双向计量+动态响应：电梯储能系统中智能电表的数据联动

什么是电梯储能系统

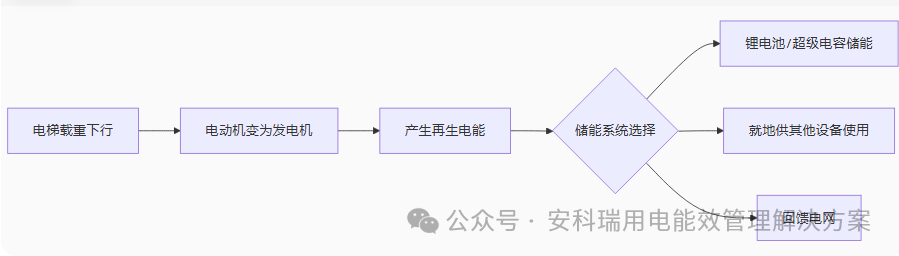

     电梯储能（Elevator Energy Storage System, EESS）是一种将电梯运行中产生的再生制动能量回收储存，并实现再利用的创新技术。它本质上将电梯系统从传统的“耗电设备"转变为具备“发电能力+储能调节"功能的综合能源单元。

系统关键组件

1.储能装置    锂电池（经济性优）或超级电容（瞬间大功率充放电）

2.能量回收单元    变频器改造，支持四象限运行（驱动+发电）

3.智能电表    精准计量再生电量、自用电量、上网电量（核心计量与结算依据）

4.并网接口装置    满足GB/T 34120标准的逆变器，实现安全并网

电梯储能系统中智能电表的作用

    智能电表在电梯储能系统中扮演着的角色，它犹如智能管家，精准把控电能的流动与管理，为电梯储能系统的稳定、高效运行提供坚实保障。

具体应用可概括为以下四点：

1.数据监测：实时计量电网→储能→电梯的双向电能流动，统计充放电量及节能效率。

2.智能控制：通过通信接口与储能系统联动，支持 “谷电充、峰电放" 策略，降低用电成本。

3.安全保护：监测电压、电流、温度等参数，异常时自动报警或切断回路，防止过充 / 过放。

4.能效分析：生成能耗报表，量化储能系统的节能效果，辅助投资收益评估。

通过电表的准确计量与智能管理，电梯储能系统可实现 “节能 + 安全 + 降本" 三重价值。

安科瑞电梯储能交流电表

交流电表

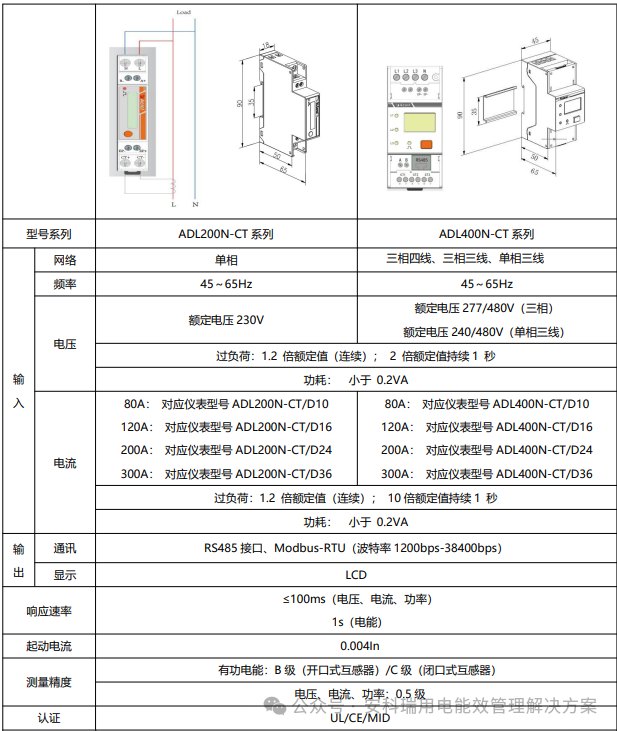

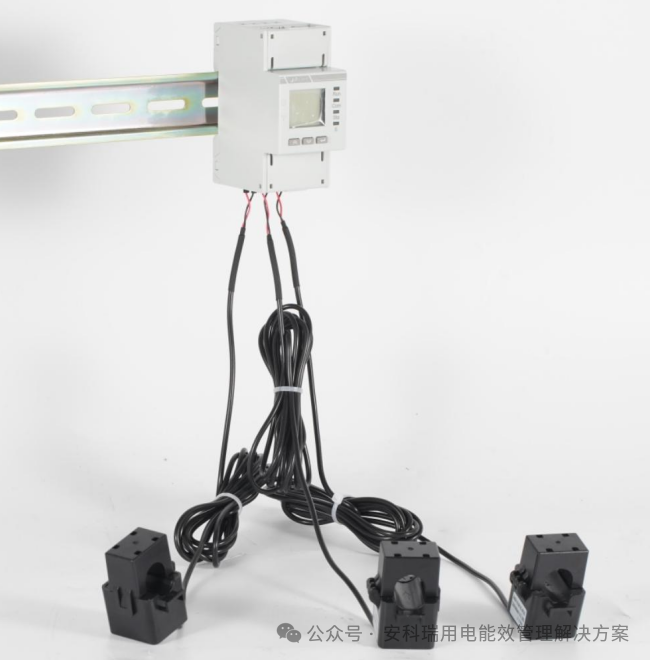

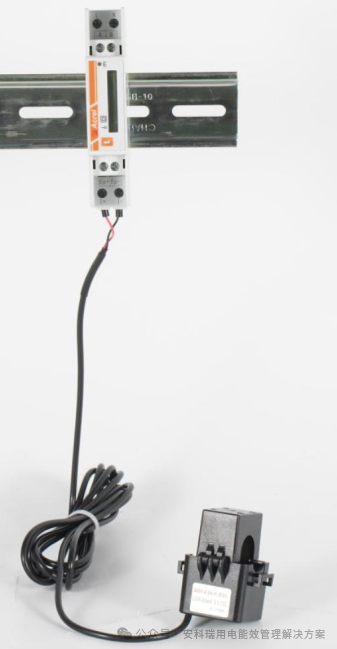

ADL200N单相/ADL400N三相外置互感器智能电表方案

1.对电力参数进行采样计量和监测，逆变器或者能量管理系统（EMS）与之进行通讯，根据实时功率及累计电能实现防逆流、调节发电量、电池充放电等功能;

2.采用标准 DIN35mm 导轨式安装，具有体积小、安装方便、易组网等优点;

3.具有双向计量功能，实现户用分布式光伏能量管理;

4.可应用于光伏并网系统、微逆系统、储能系统、交流耦合系统等新能源发电系统

认证证书

UL/CE/MID

安科瑞电梯储能直流电表

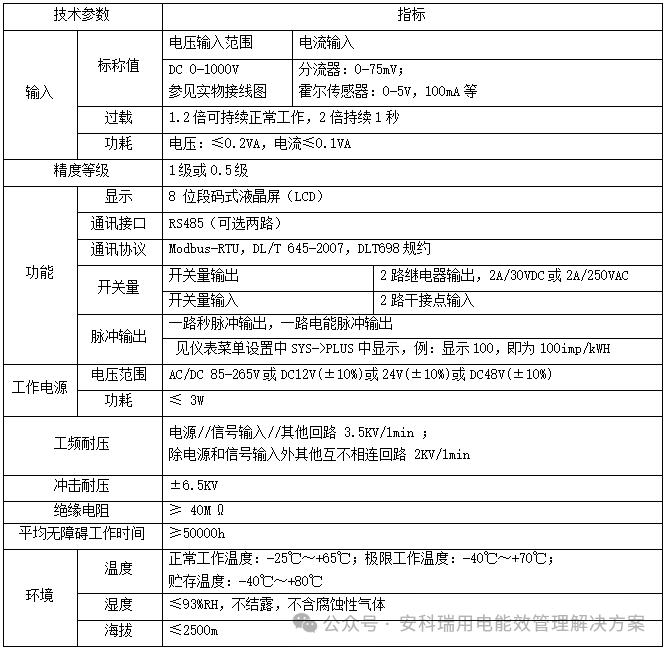

     DJSF1352-RN导轨式直流电能表带有双路直流输入，主要针对电信基站、直流充电桩、太阳能光伏等应用场合而设计，该系列仪表可测量直流系统中的电压、电流、功率以及正反向电能等。在实际使用现场，即可计量总电能，又可计量规定时间段内的电能。检测的结果既可用于本地显示，又能与工控设备、计算机连接，组成测控系统。

资质证书

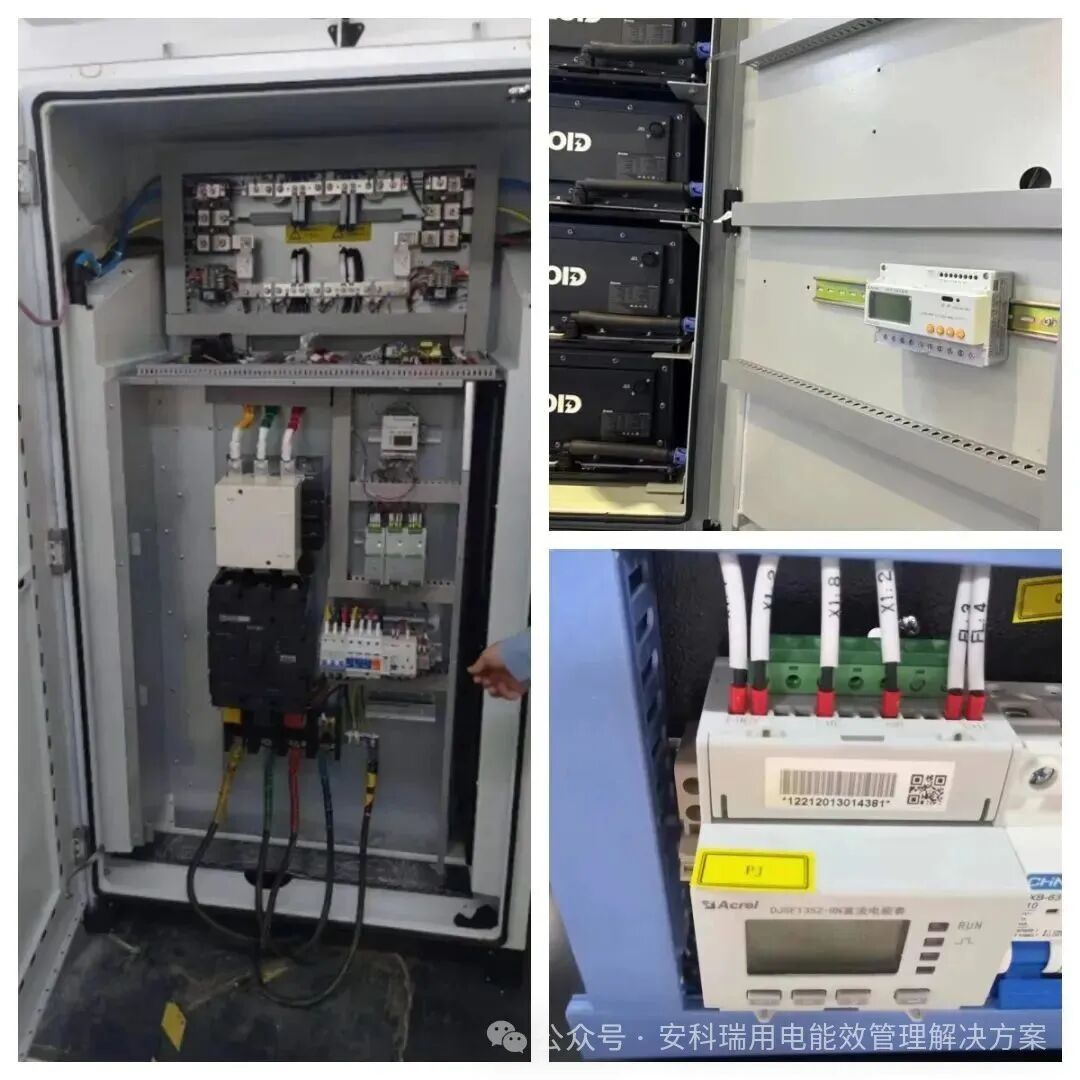

新能源、储能配套电表安装图

结语

      电梯储能不仅是节能技术，更是将建筑垂直交通系统重构为“垂直能源网络"，成为智慧城市能源互联网的关键细胞单元。
