双路输入！光伏+充电桩+基站DJSF1352-RN-6直流电能表多场景解决方案

在当今科技飞速发展的时代，能源管理与监测在各个领域都占据着至关重要的地位。随着太阳能光伏、直流充电桩、电信基站等行业的蓬勃发展，对于准确测量直流系统中的各项参数的需求也日益增长。特别是在大型储能电站等场景中，电池组的充放电状态和效率是决定整个系统性能和经济效益的关键因素。

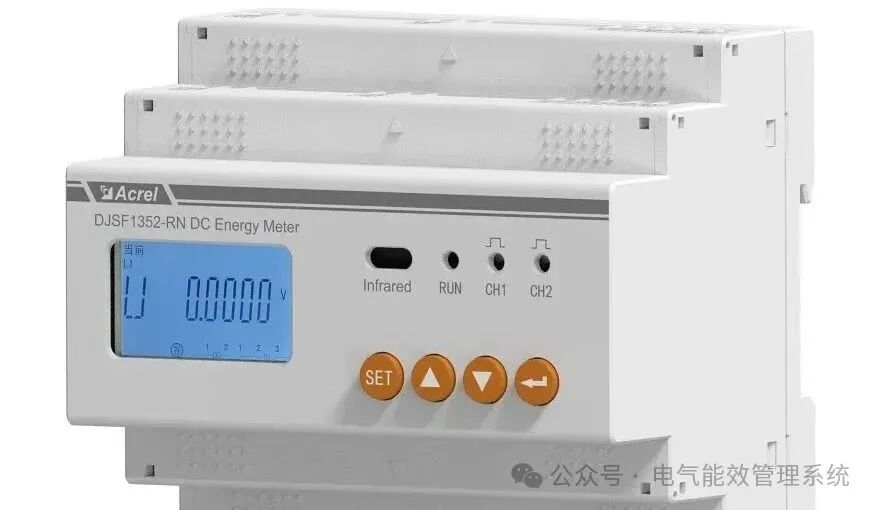

 传统的电能测量设备往往难以满足复杂多变的应用场景需求，如精度测量、双路输入以及与其他设备的高效通讯等。而DJSF1352 - RN - 6导轨式直流电能表的出现，为解决这些问题提供了理想的解决方案。它不仅能够准确测量直流系统中的电压、电流、功率以及正反向电能，还具备一系列先进的功能和特性，能更好地适应现代能源系统的发展需求。

1.大型储能电站的 “准确计量专家"

在大型储能电站中，电池组的充放电状态和效率是关键指标。DJSF1352-RN-6 电能表就像储能电站的 “准确计量专家"，能够实时监测电池组的充放电状态，准确测量充放电过程中的电能变化。通过准确的电能计量，电站管理人员可以清晰地了解电池组的充放电效率，及时发现并解决潜在问题，确保储能系统的有效运行。

2.充放电状态的准确监测

DJSF1352-RN-6 电能表能够实时监测电池组的充放电状态，准确测量充放电过程中的电能变化。在充电过程中，电能表可以准确测量电能的输入量，帮助管理人员了解电池组的充电进度。在放电过程中，电能表可以准确测量电能的输出量，帮助管理人员了解电池组的放电状态。通过准确的电能计量，管理人员可以及时调整充放电策略，优化储能系统的运行效率。

3.充放电效率的准确分析

DJSF1352-RN-6 电能表能够提供详细的充放电数据，帮助管理人员分析电池组的性能。通过对比不同电池组的充放电效率，管理人员可以发现性能较差的电池组，及时进行维护或更换，确保整个储能系统的有效运行。电能表还可以帮助管理人员制定合理的充放电策略，进一步提高储能系统的整体效率。

1 电压信号输入

输入电压不得高于产品的额定输入电压的 120%，在电压输入端须安装 1A 保险丝；4

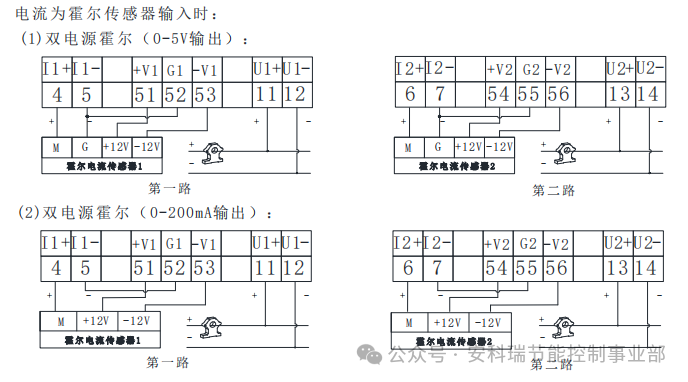

2 电流信号输入

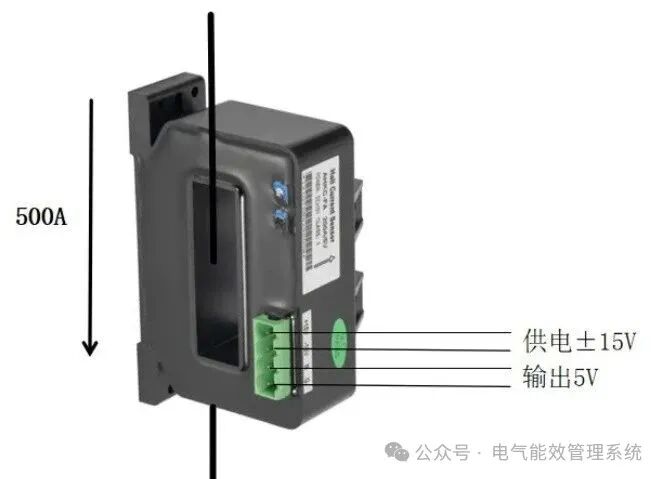

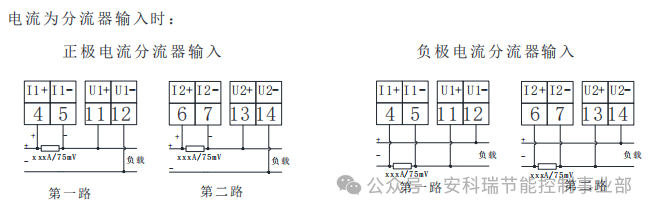

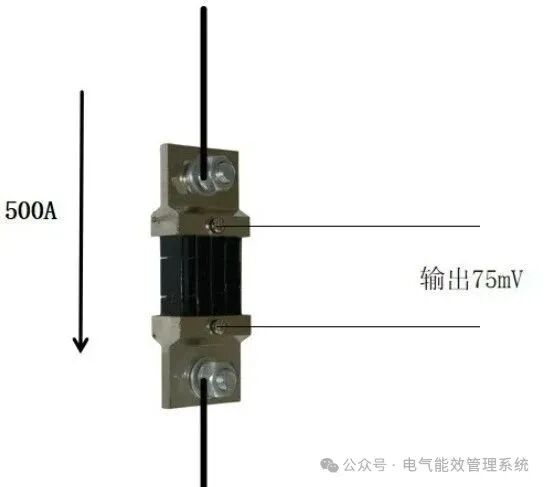

电流输入应使用外部分流器或霍尔电流传感器；

3 端子螺丝扭力

端子螺丝紧固的扭力不得超过 0.5Nm（3.5Lb-In）。

4 通讯接口接线

该仪表提供异步半双工 RS485 通讯接口，采用 MODBUS-RTU 协议，各种数据信息均可在通讯线路上传

送。理论上在一条线路上可以同时连接多达 128 个仪表，每个仪表均可设定其通讯地址（Addr）、通讯速率（baud）也可通过设置选择。

通讯连接建议使用三芯屏蔽线，每芯截面不小于 0.5mm2，分别接 A、B，屏蔽层接大地，布线时应使通讯线远离强电电缆或其他强电场环境。

建议起始端和最末端仪表的 A、B 之间均加匹配电阻，阻值范围为 20Ω～10kΩ。
