安科瑞抗晃电技术标准与接触器、变频软启治理方案双轮驱动

一、抗晃电的相关标准

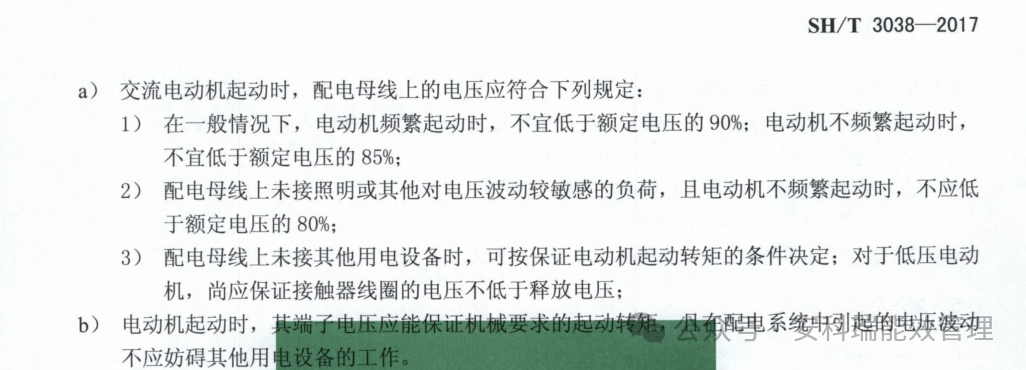

1.相关标准

2.晃电的原因

• 短路故障

• 绝缘闪络

• 大功率电机启动

• 雷击浪涌

• 备自投或快切装置切换

3.晃电的危害

电压骤降（晃电）对公共及民用建筑用户影响较小，因持续时间短，需专用仪表（如 APM830）监测。

但对石化、半导体、电子制造等敏感行业危害显著：

设备停机：超阈值暂降致控制设备重启或跳闸，引发自动化产线停运。

生产中断:产线重启需数小时，在制品报废，等效非计划停电后果。

经济风险：单次事件含物料浪费、维修成本及安全隐患，损失严重。

数据显示，敏感用户 90% 电能质量问题源于暂降，欧美 80% 投诉与此相关，远超谐波等其他扰动，凸显其治理紧迫性。

4.低压敏感设备

• 开关电源类负载设备

• PLC、计算机、DCS等

• 电磁线圈类负载设备

• 接触器、继电器等

• 电力电子类负载设备

• 变频器、软启动器等

5.晃电的治理

电压暂降的治理：

从理论上来说，在任何一级设备上治理都可以改善电能质量，而花费的费用与时间却不同。

电压骤降从电力供应源头治理到整条生产线的治理、设备级的治理，再到设备控制级的治理，治理费用以数量级的比例下降。因此从治理成本及有效性来说，更提倡在设备末端进行治理，甚至是深入到设备内部的电气控制元器件处治埋。越是靠近末端进行治理，所花费成本越少，亦能达到同样的治理效果

因此，治理的关键就在于解决低压系统敏感设备的晃电问题

二、晃电治理-接触器篇

1.选型说明

2.典型的电动机回路包含的元件

3.接触器特性

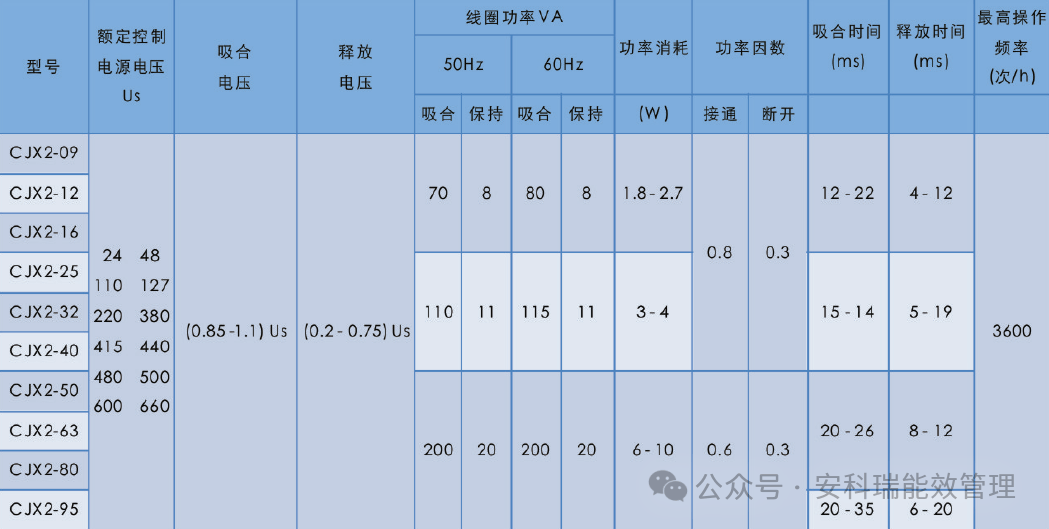

接触器可以分为电磁式线圈(普通)和电子整流式(节能型)。

接触器的一般技术特性：

吸合电压：0.8Ue；

释放电压：0.3~0.7Ue；

释放时间：4~20ms；

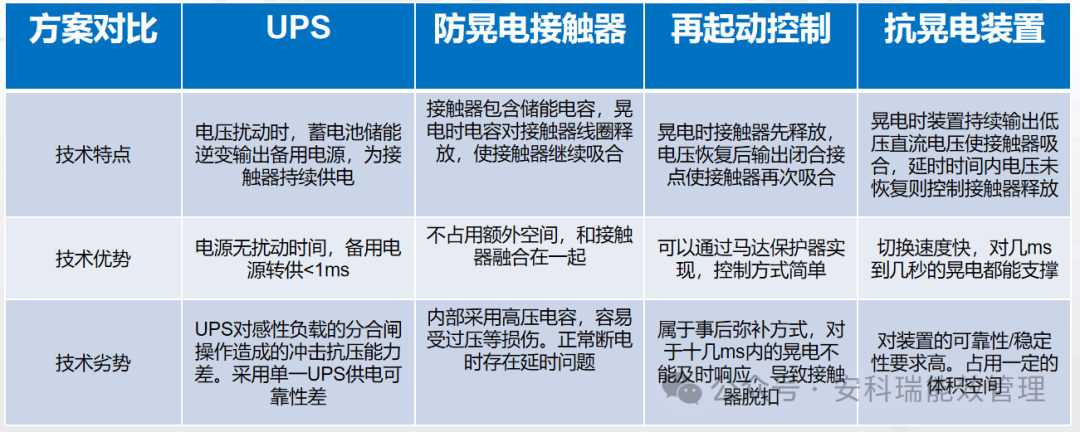

4.接触器回路常见晃电治理方案

• UPS供电-通过UPS保障电源侧供电

• 防晃电接触器-采用带防晃电功能的接触器

• 再起动控制-通过电动机保护器等设备在二次控制回路弥补

• 抗晃电装置-通过专用模块对接触器进行保持和控制

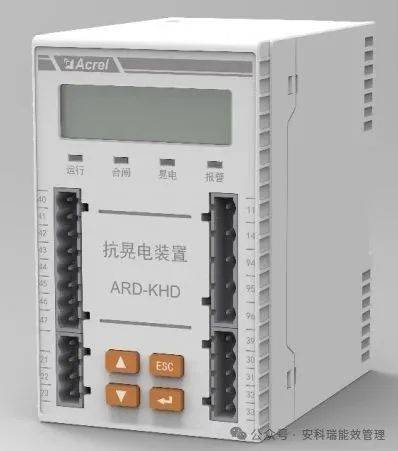

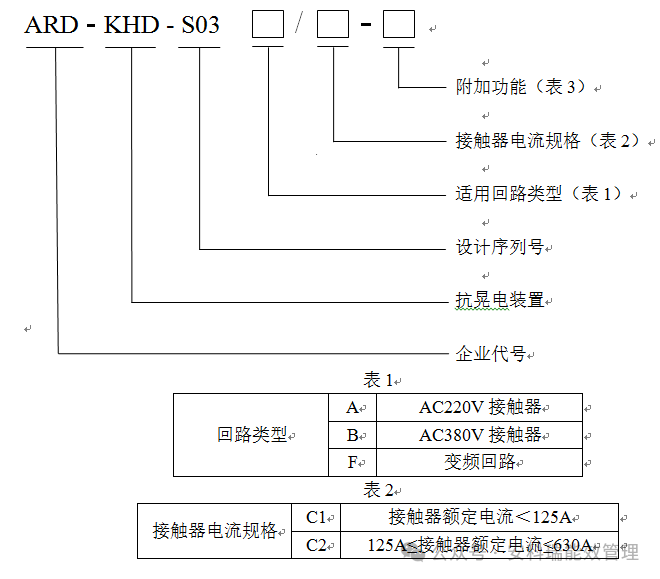

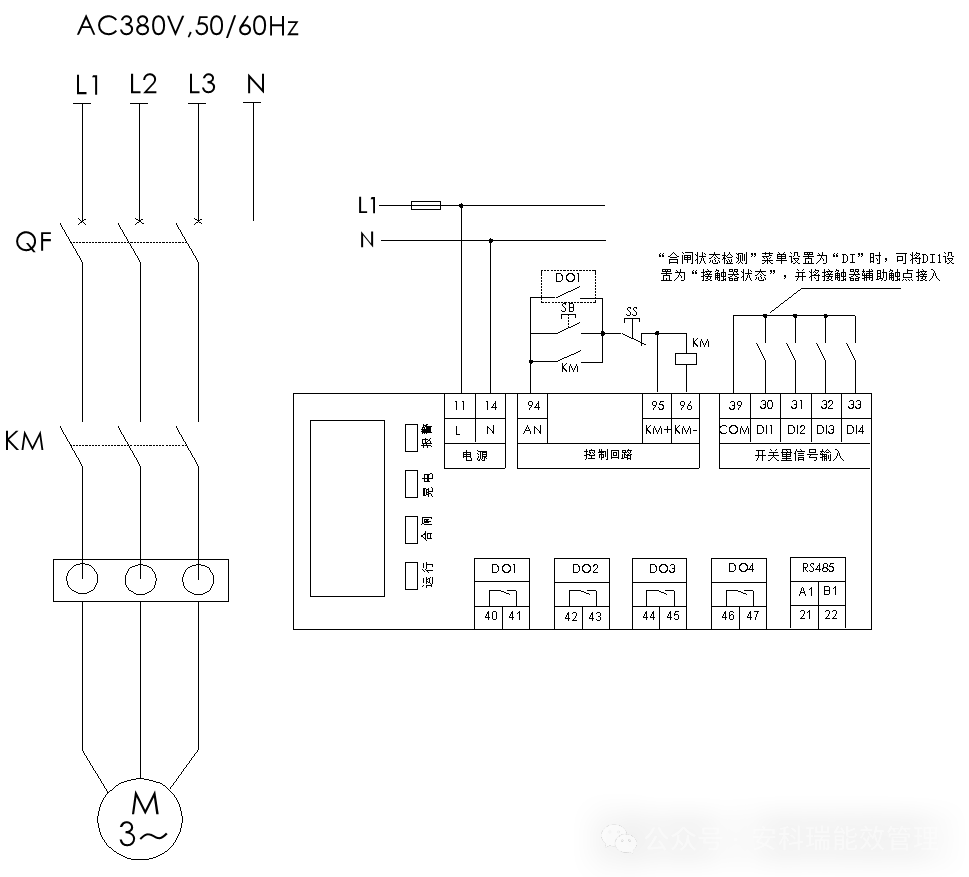

5.ARD-KHD-S03A/B

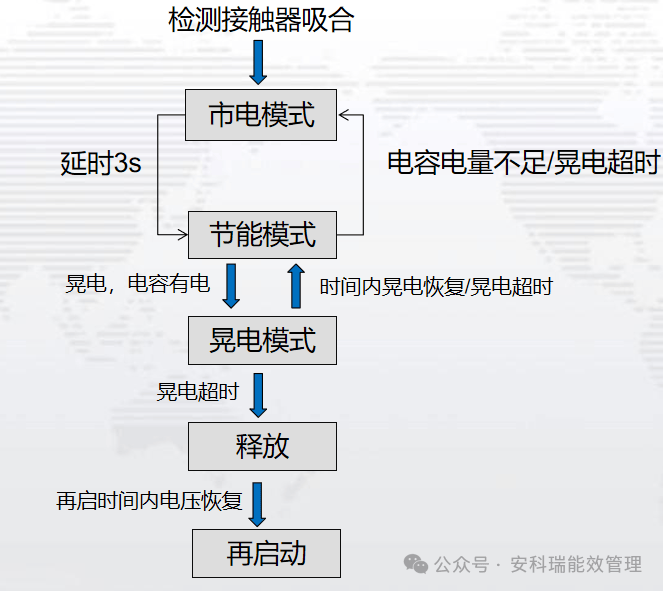

6.ARD-KHD-S03A/B动作逻辑

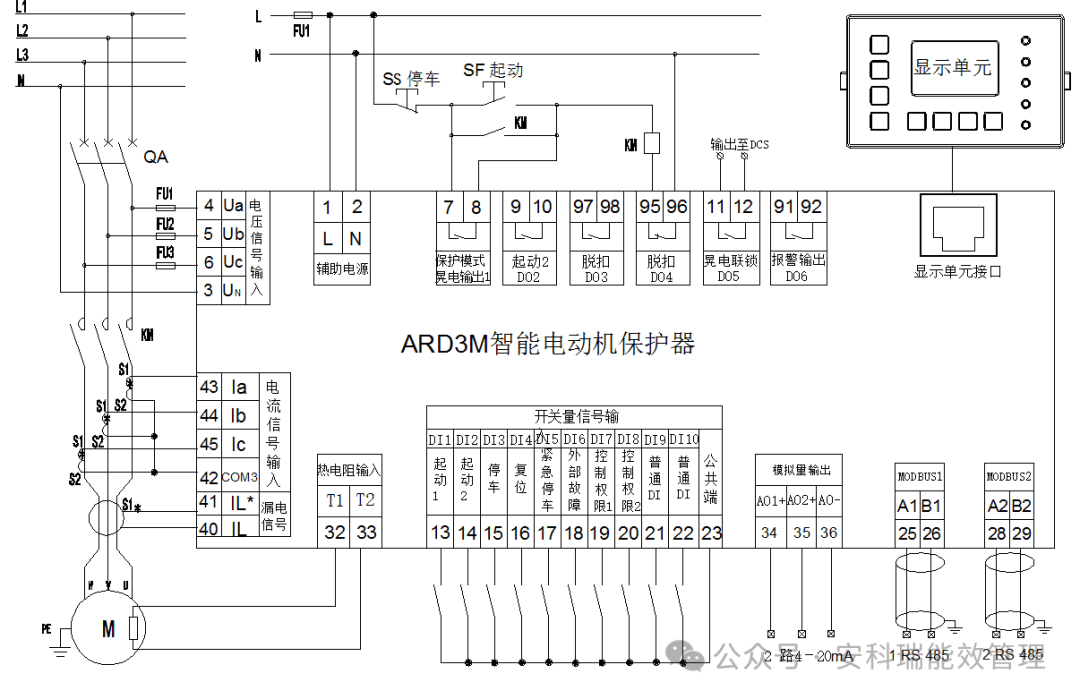

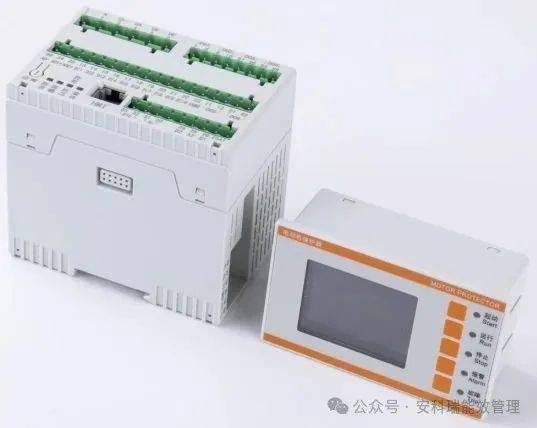

7.马达保护器带抗晃电功能

三、晃电治理-变频软启

1.变频器的功能

• 可调的转矩限度。

• 受控的停止方式。

• 节能

• 可逆运行控制

• 减少机械传动部件

• 启动时需要的功率更低

• 可控的加速功能

• 可调的运行速度

• 控制电机的启动电流

• 降低电力线路电压波动

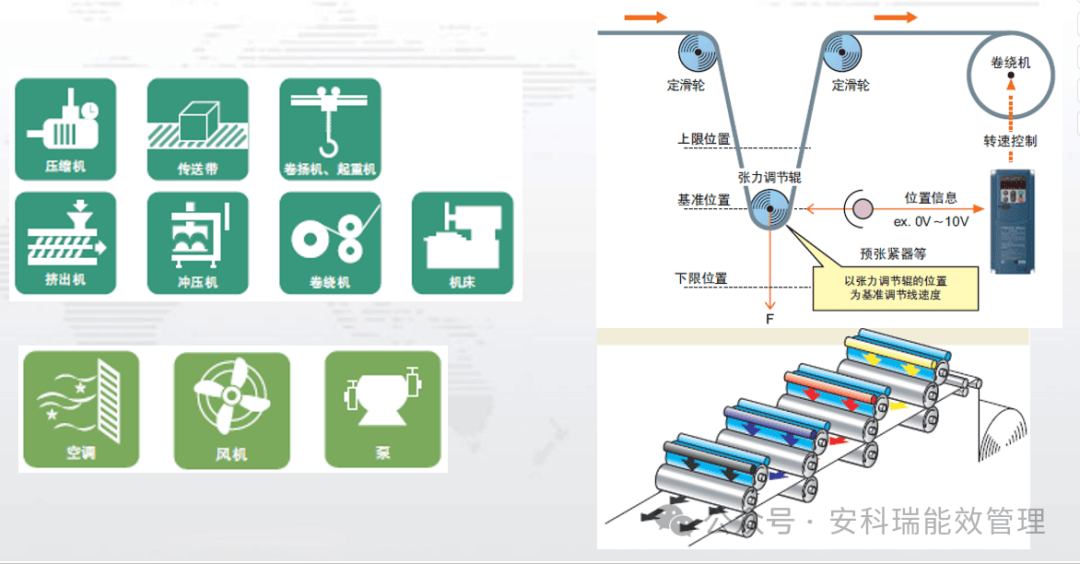

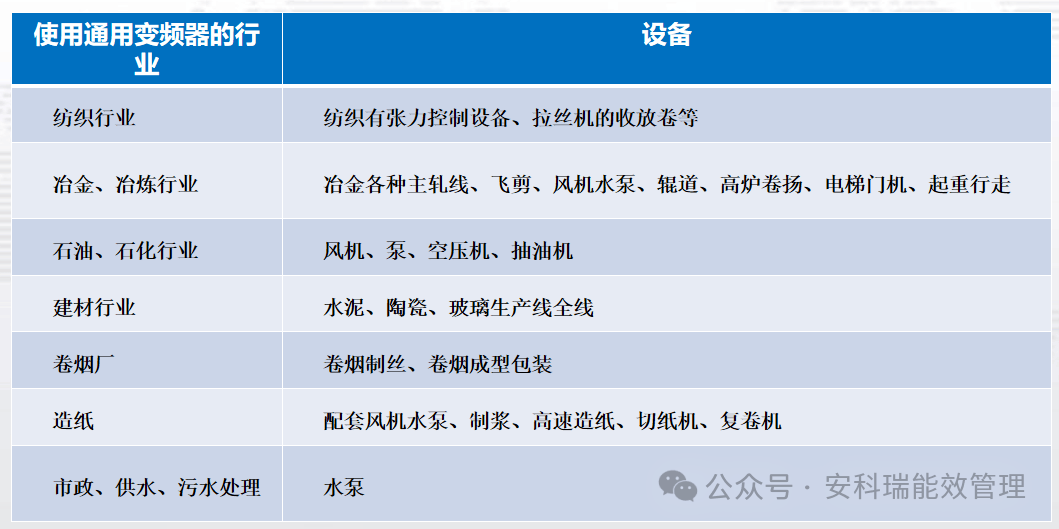

2.常见变频器应用行业

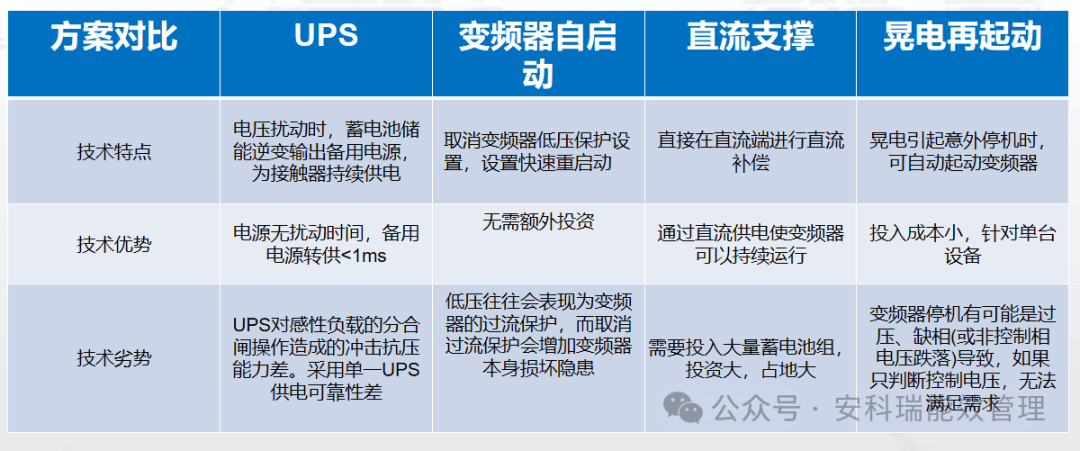

3.变频回路晃电治理方案

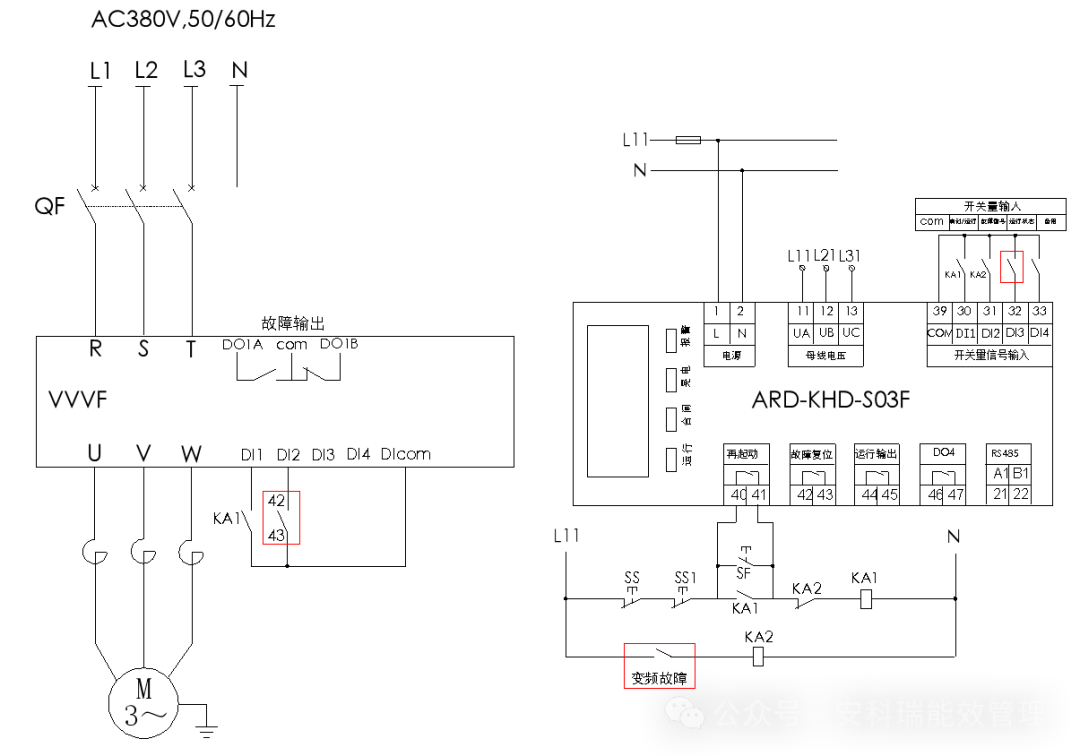

4.ARD-KHD-S03F变频回路

5.软启动器

软启动器在工业现场多用于45kW以上的大功率电机，具备软启动、软停车和各类保护功能。其作用是实现在整个启动过程无冲击而平滑的起动电机，防止起动阶段出现大电流，保障大功率电机的正常起停和使用寿命

相比变频器，软启动器本质上是一个调压器，无法调频调速，变频器几乎具备软起动器的所有功能，因此适用于变频器晃电再启动的ARD-KHD-S03F同样适用于软启动器的晃电再启动。

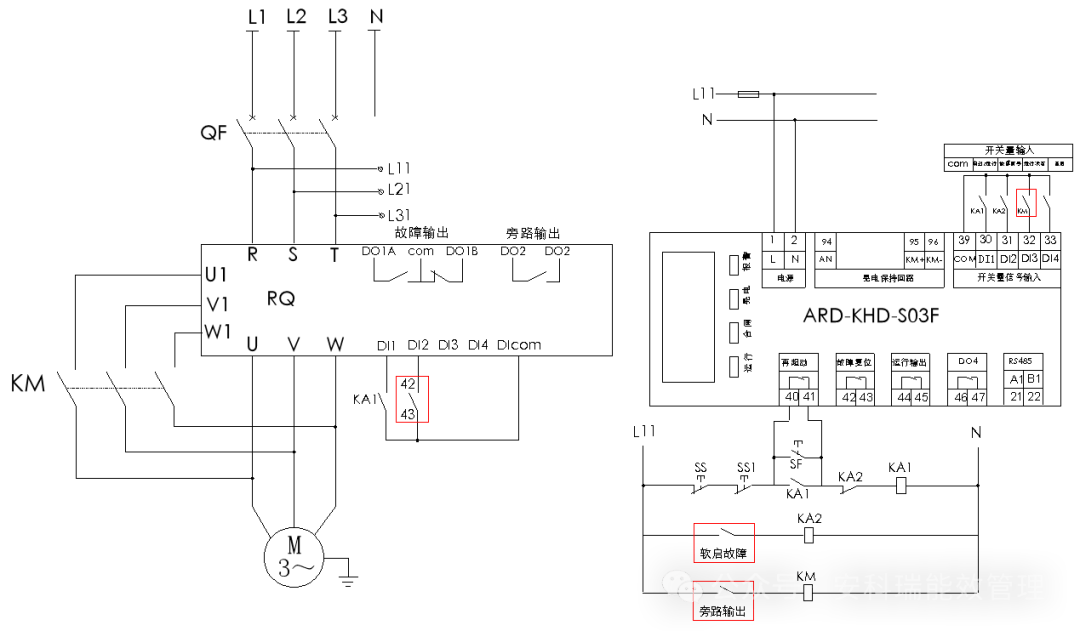

6.ARD-KHD-S03F软启回路
