安科瑞绝缘监测系统及故障定位产品，保障码头岸电安全用电及可靠性

随着岸电系统写入“十二五"规划，码头岸电系统成为建设绿色，智慧港口的重要组成部分。在港口码头，岸电系统是船舶靠泊时的重要供电保障。然而，低压配电IT系统的绝缘故障却如同“隐形杀手"——一旦发生漏电或接地故障，不仅可能导致供电中断，甚至引发安全事故。随着船舶大型化，电力系统容量变大，对码头岸电的供电容量要求也越来越高，绝缘在线监测对码头岸电的供电可靠性提供了有效支持，船舶停泊时对船舶电网绝缘状态进行在线监测也可以依靠岸电绝缘监测实现。传统的人工巡检和被动维修模式效率低、成本高，如何实现实时监测、快速定位故障，成为码头运营方的迫切需求。绝缘监测及故障定位既可以避免一些事故的发生，也减少了码头工作人员和船员检查配电网络是否绝缘良好的工作量。

故障发现滞后：人工巡检无法实时监测绝缘阻值变化，故障难以及时预警。

定位耗时费力：电缆线路复杂，故障点排查依赖经验，耗时长达数小时甚至数天。

运维成本高：突发故障导致停机损失，频繁检修增加人力与时间成本。

当岸电电网是TN-S系统时，船体未接专用接地线且船舶电网未与岸电零线接通，船舶电网发生单相接地故障时，人站在岸上触及船体会有触电危险，零线上可能出现高电压，单相接地电流大。当船体接专用接地线且船舶电网接入岸电零线，船舶电网发生单相接地故障时，保护装置跳闸，保障了人身安全，但是供电连续性无法保证。

当岸电电网是IT系统时，船舶电网发生单相接地故障时，单相对地短路电流取决于船舶电网对地绝缘和对地分布电容大小，短路电流较小，人站在岸上触及船体不会有触电危险。一旦船舶电网或者岸电另一相再出现对地短路故障，将会导致两相短路，引起岸电保护装置动作，有可能造成危害。所以进行绝缘监测，及时发现单相接地故障时非常必要的。

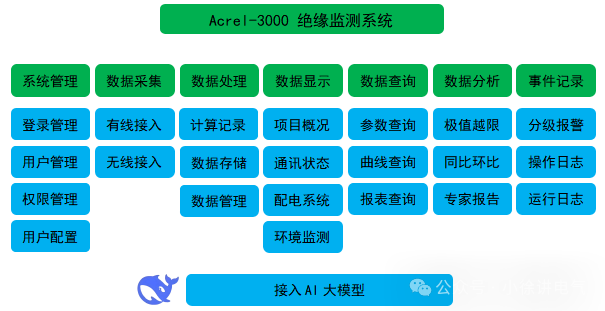

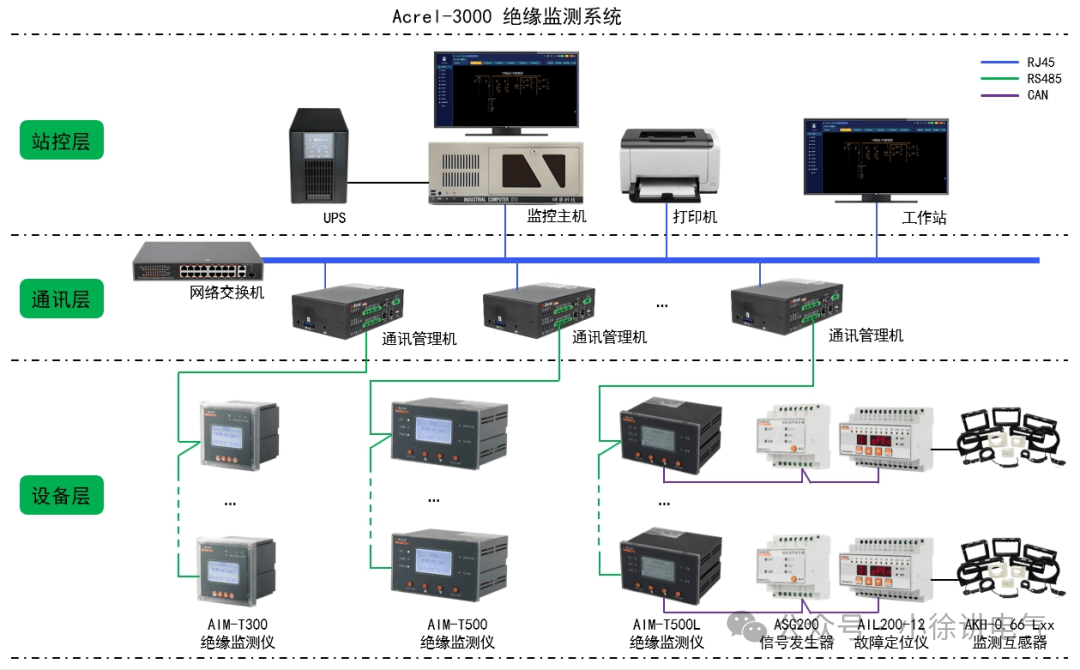

安科瑞解决方案：Acrel-3000绝缘监测系统

实时监测与预警

绝缘阻值下降至阈值时，系统自动触发分级报警（预警/告警），并通过短信、APP推送通知。

故障秒级定位

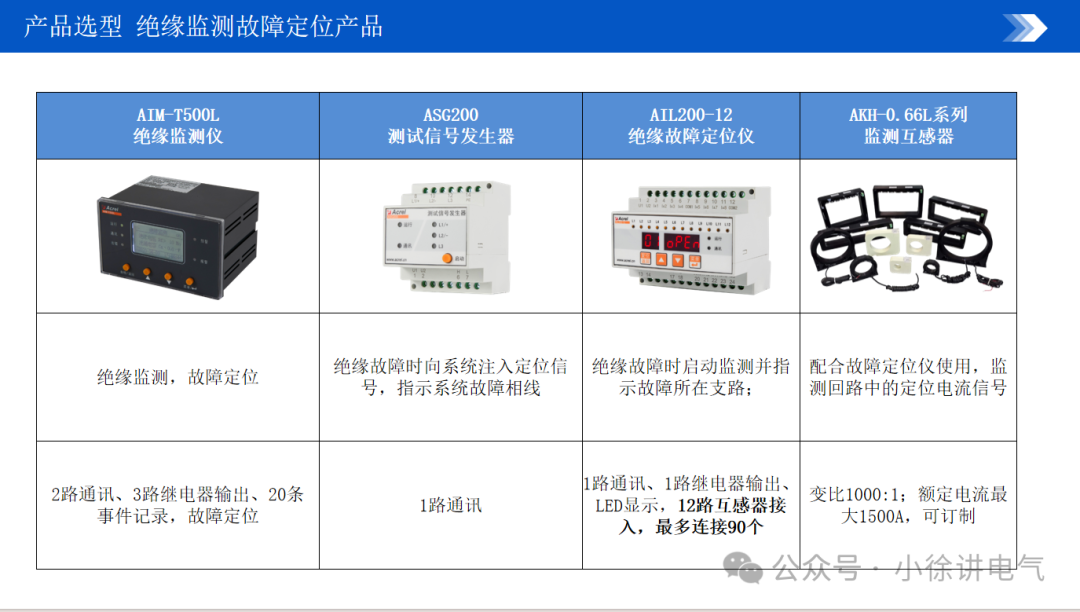

信号发生器与定位仪联动，20秒内锁定故障回路，支持单台定位仪覆盖12个回路。显示屏直接显示故障相线及支路，大幅缩短抢修时间。

智能数据分析

支持历史数据查询、同比环比分析，生成专家报告，预判电缆老化趋势。

自定义报表（日报/月报/年报），一键导出图表，辅助决策优化。

移动运维管理

通过手机APP实时查看配电系统图、绝缘阻值曲线、事件记录，打破空间限制。操作日志、运行日志全记录，满足安全审计需求。

码头岸电及船舶供电具有特殊性，对电网要求较高。接岸电时，一方面要采用安全可靠的接地型式的电网供电，另一方面对船舶电网绝缘在线监测问题不能忽视，应注重岸电及船舶的绝缘在线监测。绝缘监测仪的使用，为岸电和船舶的安全可靠运行提供有力的支持。
