中性线电流过大易起火？安科瑞中线安防产品为你守住用电安全第一道关

本文通过分析中性线电流过载的危害及成因，结合安科瑞中线安防保护器（ANSNP）的技术原理与实际应用案例，系统阐述了该产品在治理中性线电流异常、降低电气火灾风险方面的核心价值。研究表明，ANSNP 系列产品通过实时监测、谐波补偿与智能保护机制，可将中性线电流中的 3 次谐波补偿率提升至 97% 以上，显著降低线路温度，为工业、商业等场景提供可靠的用电安全保障。

关键词：中性线电流；谐波治理；电气火灾；安科瑞中线安防保护器；ANSNP

一、中性线电流过大：被忽视的电气火灾元凶

在低压配电系统中，中性线（N 线）承担着平衡三相电流的关键作用。然而，随着 LED 照明、变频器、UPS 电源等非线性负载的广泛应用，中性线电流过载问题日益凸显。研究数据显示，当非线性负载产生的 3 次谐波电流在中性线叠加时，其幅值可达相线电流的 1.7 倍，导致线路温度急剧升高，加速绝缘层老化，可能引发短路和火灾。

1.1 火灾风险的三重传导路径

绝缘老化：长期过载使中性线绝缘层温度超过 60℃时，老化速度加快 3-5 倍，绝缘层碳化后易引发短路。

设备损坏：三相电压失衡加剧，导致仪器（如医疗设备、服务器）故障率上升 40% 以上。

保护误动作：中性线过流可能触发剩余电流保护器误跳闸，影响供电连续性。

1.2 典型事故案例

图片仅供参考

2016 年某影院因音响设备中性线过流引发火灾，直接经济损失超千万元；2019 年北京某商场因 LED 屏三相不平衡导致配电室起火，千人紧急疏散。公安部消防局统计数据显示，中性线故障引发的电气火灾占比已从 2015 年的 18% 攀升至 2024 年的 29%，成为威胁公共安全的重大隐患。

二、安科瑞中线安防产品：三重防护机制守护用电安全

针对中性线电流异常问题，安科瑞研发的 ANSNP 系列中线安防保护器通过 “监测 - 补偿 - 保护" 的全流程治理体系，构建了用电安全的一道防线。

2.1 实时监测与智能诊断

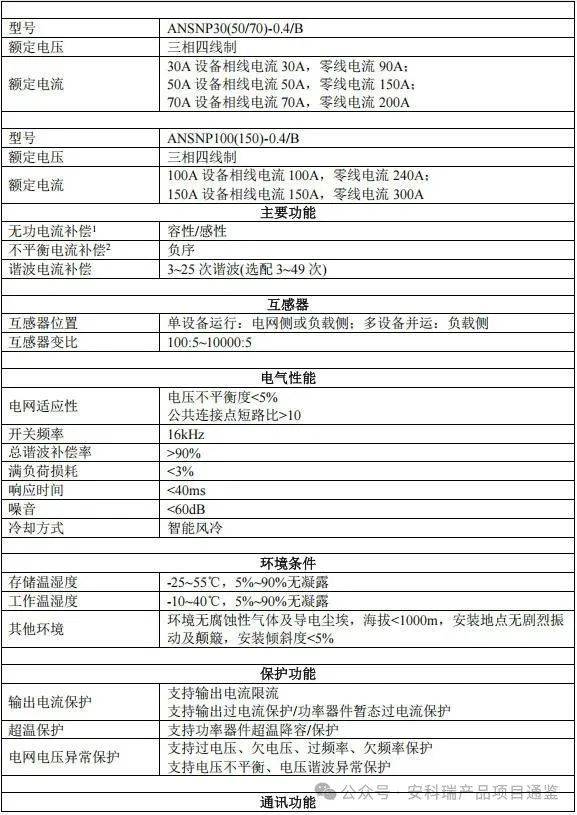

产品参数

高精度传感器：内置 0.5 级电流互感器，可实时捕捉中性线电流波形，精度达 ±1%。

谐波分析算法：采用 DSP 数字控制系统，快速识别 3、5、7 次谐波成分，THD（总谐波畸变率）监测精度≤2%。

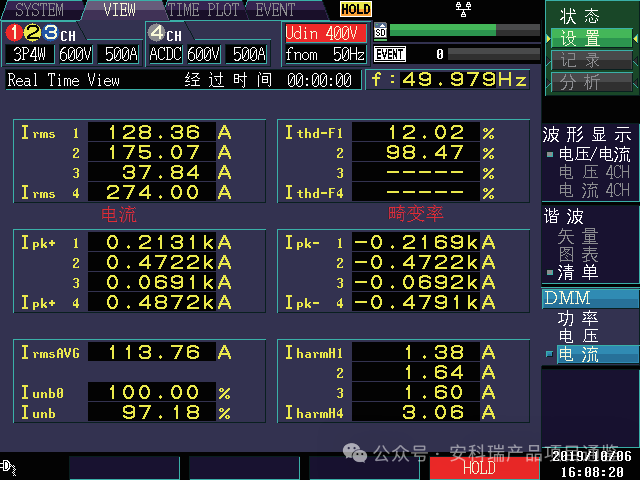

系统页面

智能预警系统：当监测到中性线电流超过额定值的 120% 时，7 英寸触摸屏立即发出声光报警，并通过手机 APP 推送实时数据。

2.2 动态谐波补偿技术

产品模块接口

反向电流注入：通过 IGBT 功率模块生成与谐波电流幅值相等、方向相反的补偿电流，注入中性线。实测数据显示，治理后 3 次谐波电流从 109.86A 降至 3.95A，补偿率达 97.3%。

三电平拓扑结构：降低模块损耗，提升系统稳定性，在满负荷运行时 IGBT 温度可控制在 75℃以下。

双 N 线端子设计：当中性线电流超过相线电流时，自动切换至双线并联模式，分流能力提升 100%。

2.3 多层次保护体系

治理界面

硬件级快速分断：内置高灵敏度断路器，在电流突变 0.1 秒内切断故障回路，响应速度比传统熔断器快 5 倍。

软件级智能决策：记录故障类型（过载、短路、相序错误），并通过 AcrelEMS 能效管理平台实现远程诊断与运维。

接地与散热保障：4mm² 专用接地线抑制电磁干扰，底部进风 - 顶部出风的对流风道设计，使设备在 40℃环境温度下仍能稳定运行。

三、应用场景与治理效果验证

产品证书

3.1 工业生产场景

安徽某电子厂引入 ANSNP100 型保护器后，中性线电流中的 3 次谐波从 125A 降至 5A，线缆温度从 78℃降至 32℃，生产设备故障率下降 65%。该案例表明，产品在治理变频器、电焊机等强谐波源负载时具有显著优势。

3.2 商业综合体场景

北京某购物中心安装 ANSNP200 型保护器后，中性线电流从 640A 降至 37A，THD 从 90.2% 降至 11.3%，配电系统能效提升 18%，并通过智能稳压功能延长了 LED 屏等设备的使用寿命。

3.3 数据中心场景

在某金融数据中心的测试中，ANSNP 系列产品将中性线电流中的 9 次谐波从 35.66A 降至 3.3A，有效解决了 UPS 电源谐波污染问题，保障了服务器集群的稳定运行。

四、用电安全管理的技术升级路径

4.1 预防性维护策略

定期检测：建议每季度使用高精度电能质量分析仪对中性线电流进行频谱分析，关注 3N 次谐波含量。

线缆选型优化：对于谐波负载占比超过 30% 的系统，中性线截面积应与相线一致，避免 “小马拉大车"。

能效审计：通过 AcrelEMS 平台建立设备健康档案，实现谐波治理效果的量化评估。

4.2 技术迭代趋势

随着物联网与边缘计算技术的发展，下一代中线安防产品将集成 AI 算法，实现谐波预测与动态补偿参数自优化。安科瑞已在部分试点项目中部署了基于数字孪生的配电系统模拟平台，可提前 72 小时预警潜在的中性线电流异常风险。

五、结论

中性线电流过载是电气火灾的重要诱因，而安科瑞 ANSNP 系列中线安防保护器通过实时监测、谐波补偿与智能保护的协同作用，为解决这一难题提供了系统性解决方案。实测数据表明，该产品可将中性线电流中的 3 次谐波补偿率提升至 97% 以上，显著降低线路温度与火灾风险。在工业 4.0 与新基建加速推进的背景下，推广应用此类先进技术，对构建安全、绿色的现代配电系统具有重要的现实意义。
