直流电表在光伏发电系统中的核心功能与应用分析

1.光伏系统中直流电表的作用

光伏系统需要使用直流电能表的主要原因在于其需要精确监测和控制直流侧（DC侧）的发电、储能和用电情况。

一、光伏系统的直流特性

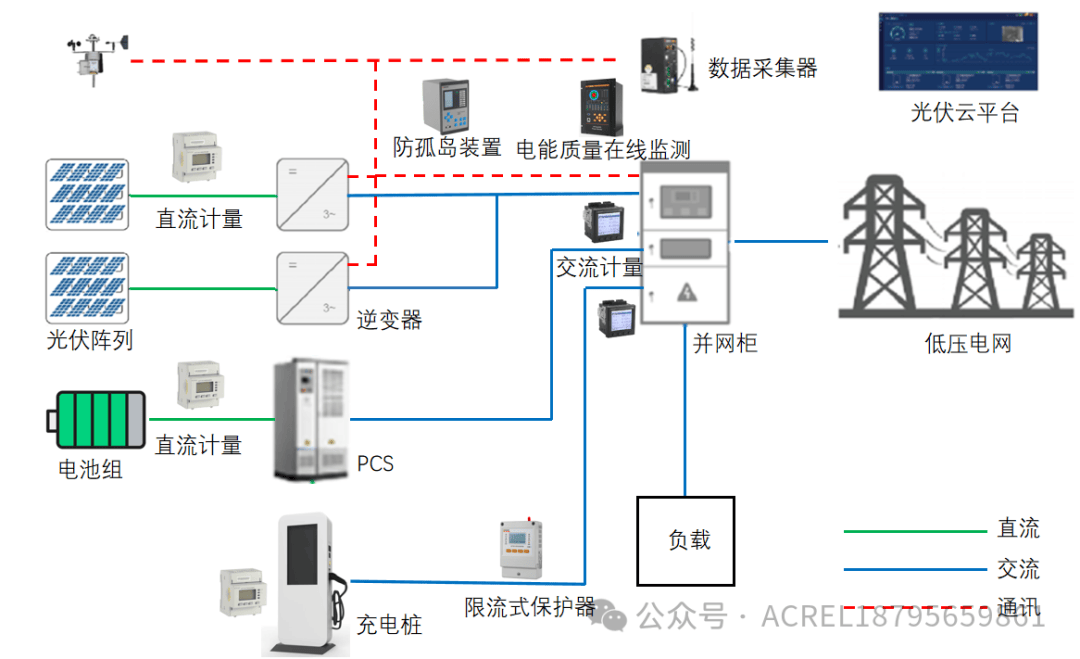

1.光伏组件（太阳能板）产生的电能是直流电（DC），而传统电网和家用电器使用的是交流电（AC）。因此，光伏系统通常包含以下关键部分：直流侧（DC侧）：太阳能板 → 直流电缆 → 汇流箱/优化器 → 直流电表 → 逆变器（DC/AC转换）。交流侧（AC侧）：逆变器 → 交流电表 → 电网/负载。

2.直流电能表的作用：

在直流侧安装电能表，可以精准测量：光伏阵列的总发电量（DC侧）。每路组串的电流/电压/功率（用于故障定位）。储能电池的充放电量（如光储系统）。

二、为什么不能用交流电表替代？

关键区别：

直流电无频率和相位概念，交流电表的计量算法（如RMS计算）不适用于直流电。

直流侧可能存在纹波电流，需专用传感器和算法保证精度。

三、光伏系统必须使用直流电能表的场景

(1) 发电量监测与效率分析

监测每块组串的实际DC发电量，对比逆变器转换后的AC电量，计算系统效率（如发现逆变器损耗异常）。

案例：某光伏电站发现组串发电量差异大，通过DC电表定位到阴影遮挡问题。

(2) 光储系统（电池管理）

电池充放电为直流电，需直流电表统计充入电量（来自光伏）和放出电量（供负载使用）。

案例：储能系统通过DC电表实现SOC（电池状态）精准估算。

(3) 直流微电网

部分离网系统直接使用DC负载（如LED照明、直流空调），需直流电表独立计量。

(4) 防逆流保护

当光伏发电过剩时，DC电表可快速检测反向电流，触发逆变器降载，避免向电网反送电。

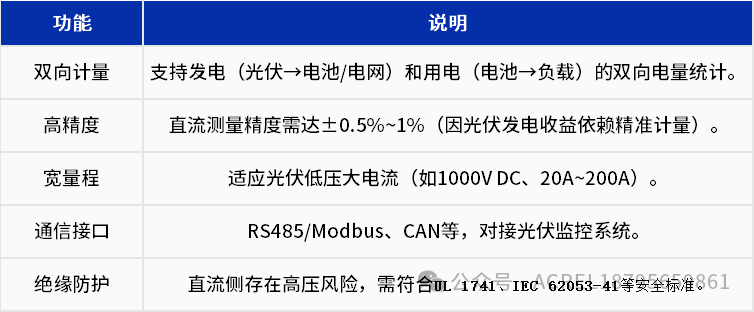

四、直流电能表的核心功能要求

五、安科瑞直流电能表型号推荐

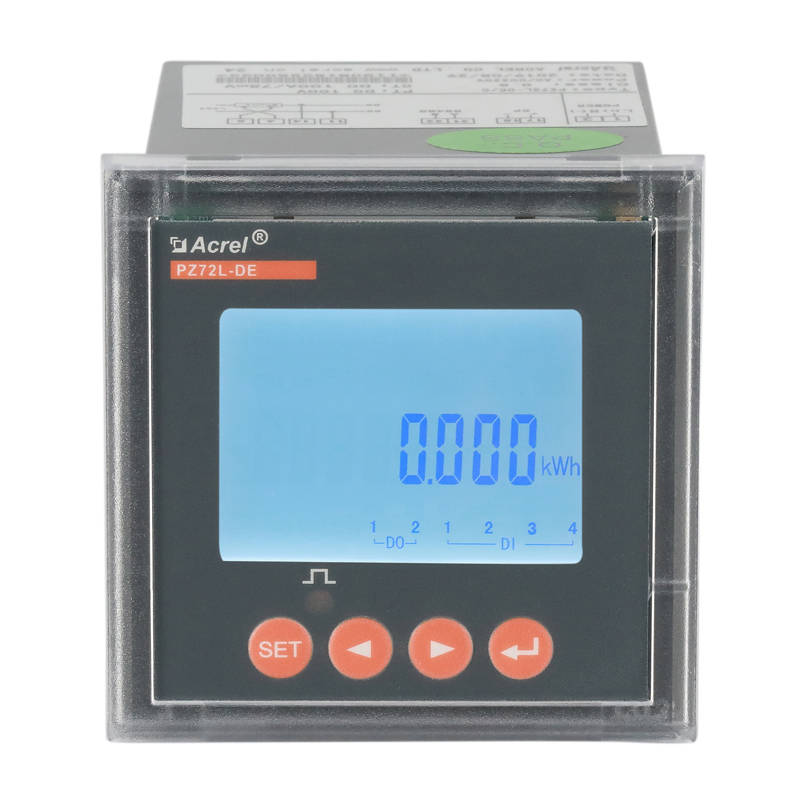

PZ72/96-DE

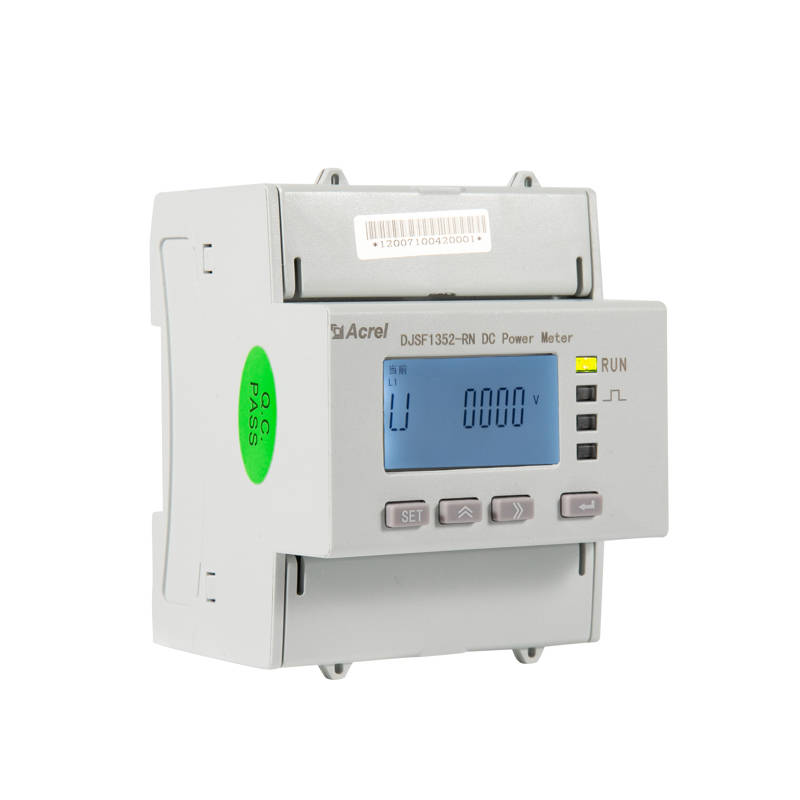

DJSF1352-RN

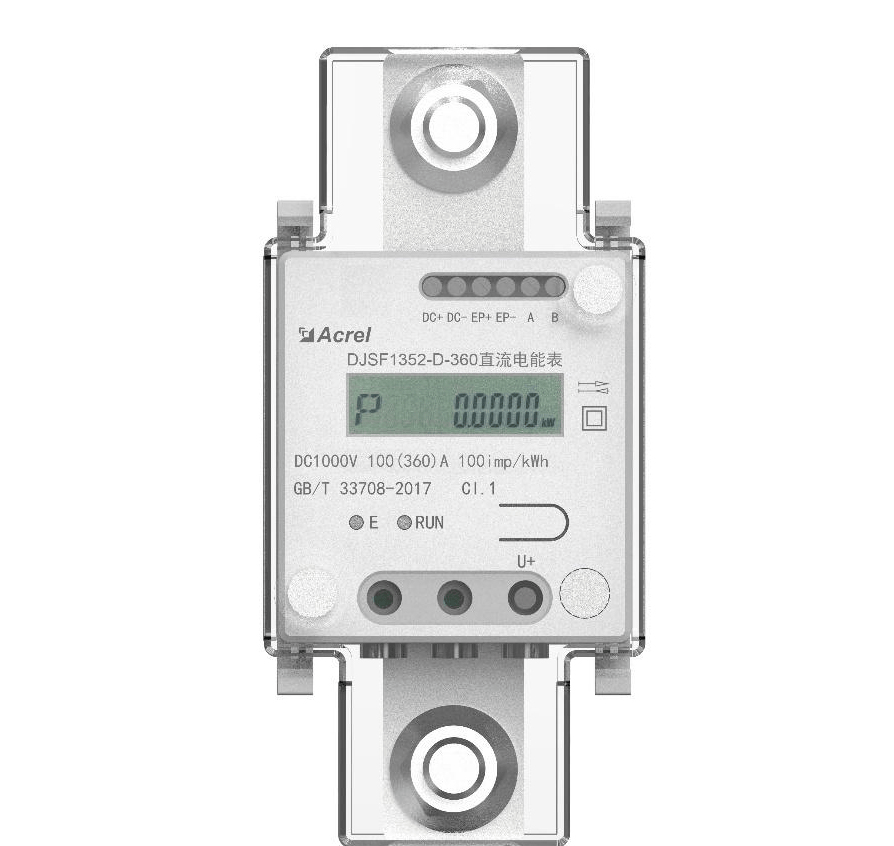

DJSF1352-D

小结 ▼

光伏系统必须使用直流电能表，原因包括：

直流发电特性：光伏组件输出为DC，需独立计量。

系统效率优化：对比DC/AC电量，定位损耗环节。

储能管理：电池充放电依赖DC侧精准计量。

安全与合规：防止逆流、过载等风险。
