如何判断自身应用场景下所需的无功补偿、谐波治理产品规格？

要判断自身应用场景下所需无功补偿、谐波治理产品的具体规格，需从负载特性分析、电能质量数据测量、治理目标设定三个维度展开，并结合行业标准与产品技术参数进行综合决策。以下是具体步骤与方法：

一、核心数据测量与分析

1. 电能质量参数实测

• 谐波含量

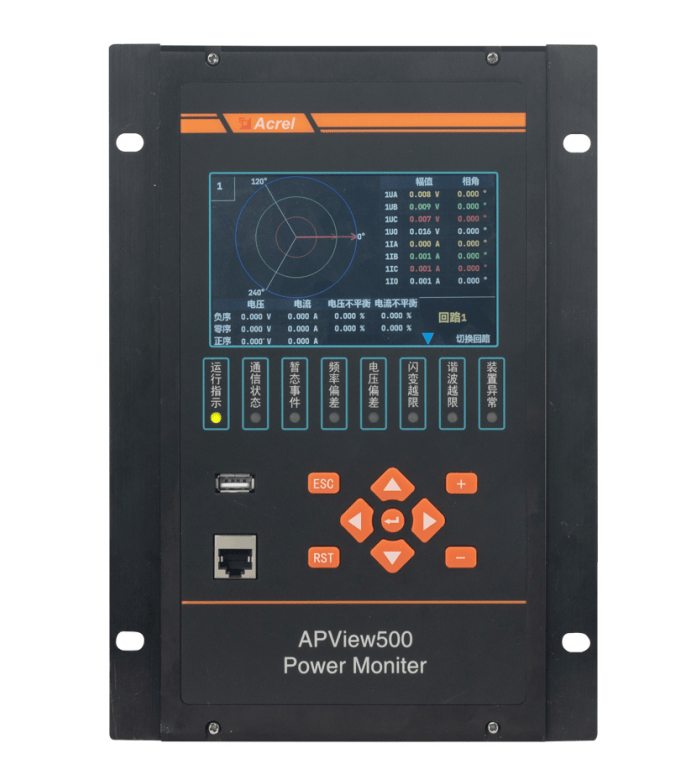

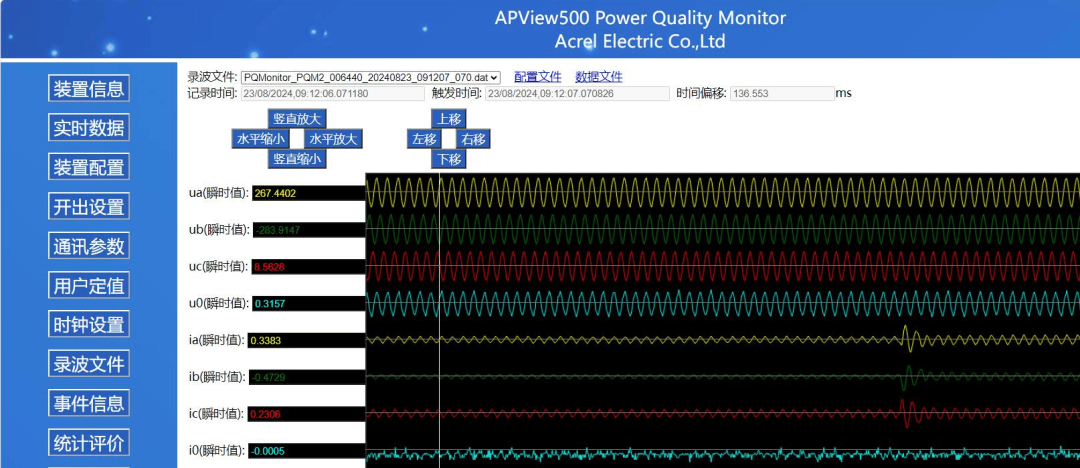

• ：通过电能质量分析仪（如安科瑞 APView 系列）测量各次谐波电流畸变率（THDi），重点关注 3 次、5 次、7 次等主要谐波分量。

• 无功功率

• ：计算当前功率因数（cosφ1），并明确目标功率因数（cosφ2，通常要求≥0.95）。

• 电压波动与三相不平衡度

• ：监测电压偏差、闪变及三相电流不平衡度，判断是否需要分相补偿或动态调节。

• 数据记录：

• 记录 24 小时内的负载变化曲线，识别动态负载（如变频器、电焊机）与稳态负载（如照明、空调）的占比。

• 统计零线电流（In）与相线电流（Ip）的比值，若 In/Ip＞0.5，需重点治理 3N 次谐波。

2. 负载特性分类

• 谐波源类型：

• 3 次谐波主导

• ：常见于节能灯、LED 照明、单相整流设备，需配置 14% 电抗率的电抗器或中线安防保护器（如 ANSNP）。

• 5 次及以上谐波主导

• ：多见于变频器、开关电源，需配置 7% 电抗率的电抗器或有源电力滤波器（ANAPF）。

• 无功需求特性：

• 静态无功

• ：负载稳定的场景（如空调、风机）可采用智能电力电容（AZC 系列）。

• 动态无功

• ：负载波动频繁的场景（如电梯、起重机）需选择静止无功发生器（ANSVG），其响应时间≤5ms，可双向调节感性 / 容性无功。

二、无功补偿产品规格计算

1. 补偿容量计算

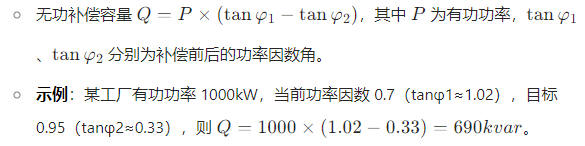

• 公式法

• 经验法

• 新项目可按变压器容量的 30%-40% 估算，如 630kVA 变压器可选 189-252kvar 补偿容量。

• 重工业场景（如冶金、化工）补偿系数取 0.55，商业场景取 0.4，写字楼取 0.3。

2. 产品类型选择

• 基础补偿

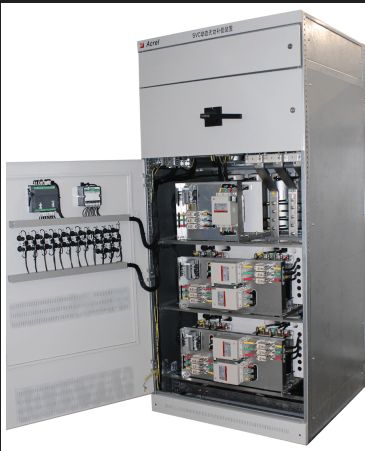

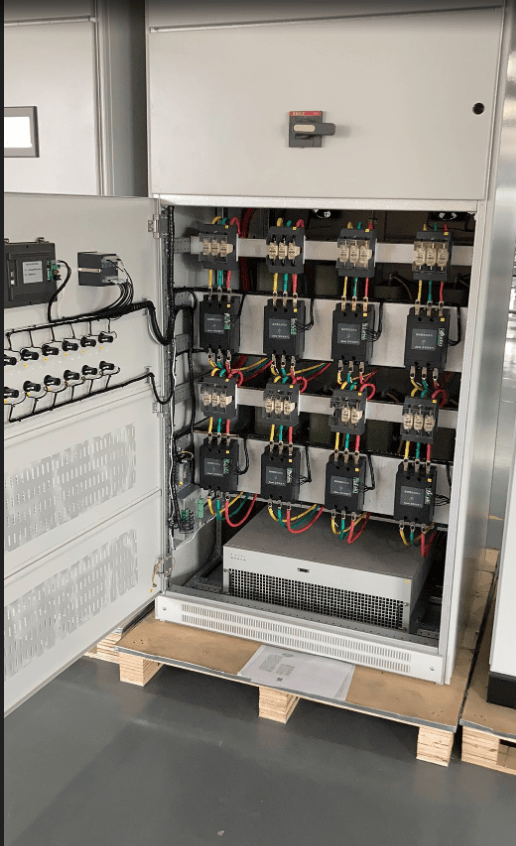

• ANSVC 低压无功补偿装置

• ：适用于负载稳定、谐波含量低的场景，支持自动投切电容器组。

• AZC 智能电力电容

• ：体积小、功耗低，适合空间有限的民用建筑。

• 动态补偿

• ANSVG 静止无功发生器

• ：动态响应快，可同时补偿无功与 5-13 次谐波，适用于变频器、电焊机等非线性负载。

• ANSVG-S-G 智慧型动态补偿装置

• ：智能分配有源与无源模块输出，适用于对补偿精度要求高的精密制造场景。

3. 电抗器电抗率匹配

• 谐波类型

• 3 次谐波

• ：选择 14% 电抗率，抑制 3 次谐波放大。

• 5 次及以上谐波

• ：选择 7% 电抗率，防止 5 次谐波谐振。

• 混合谐波环境

• 若 3 次与 5 次谐波均超标，可采用 7% 与 14% 电抗器混装，或配置 ANHPD 谐波保护器。

三、谐波治理产品规格确定

1. 谐波治理目标

• 国标限值

• 公共电网谐波电压畸变率（THDu）：0.38kV 系统≤5%，10kV 系统≤4%。

• 谐波电流注入量：根据 GB/T 14549，需结合变压器容量与负载类型查表确定。

2. 产品类型与容量选择

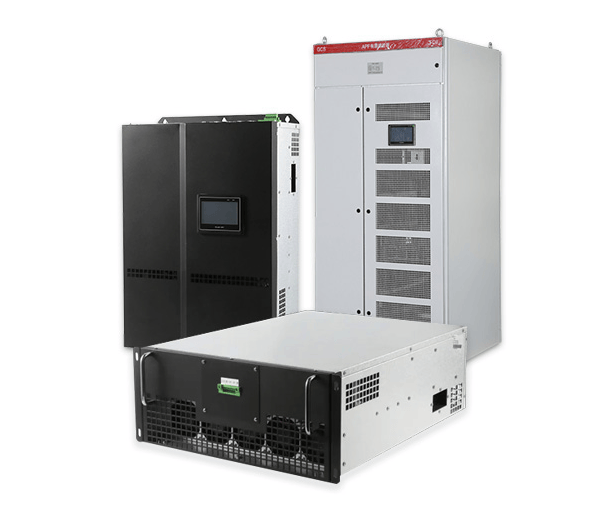

• 有源滤波方案

• 示例

：某生产线 5 次谐波电流 200A，需配置 200×1.3=260A 的 ANAPF

。

• 优势：滤除 2-51 次谐波，响应时间≤10ms，适合谐波含量高的工业场景。

• 无源滤波方案：

• AZCL 智能集成式谐波抑制电容

• ：串接 7% 或 14% 电抗器，在补偿无功的同时抑制特定谐波，成本较低。

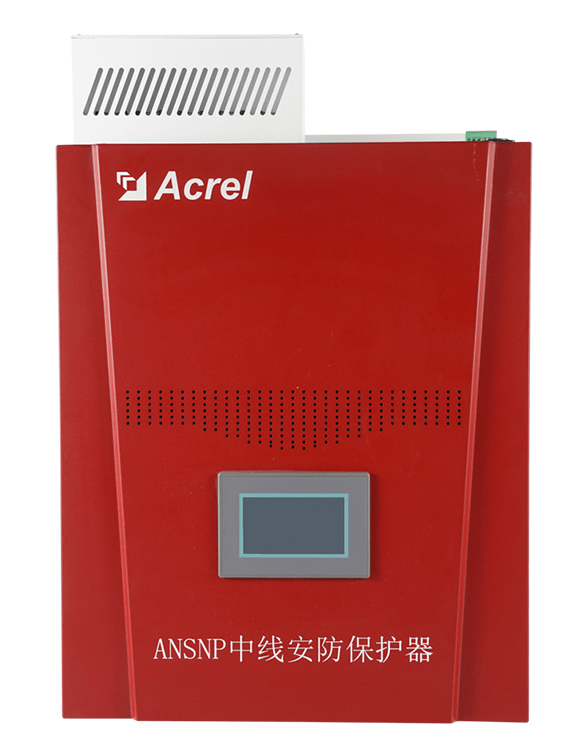

• ANSNP 中线安防保护器

• ：针对性滤除 3N 次谐波，适用于商场、医院等零线电流过大的场所，可将 N 线电流从 480A 降至 37A。

• 混合滤波方案：

• ANSVG-S-A 混合动态消谐补偿装置

• ：结合 APF 与 SVG 技术，在降低成本的同时实现谐波治理与无功补偿，适用于对经济性敏感的中小型企业。

3. 安装方式与布局

• 集中治理

• ：在配电房部署大容量 APF 或混合补偿装置，预留谐波监测接口，适用于谐波源集中的工厂。

• 分散治理

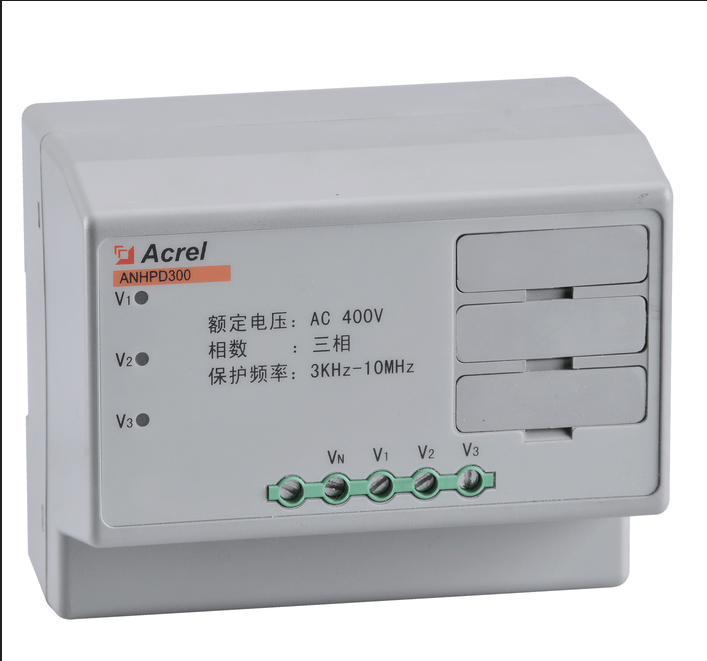

• ：在末端配电箱安装 ANHPD 谐波保护器或中线安防保护器，针对性解决局部谐波问题。

数据中心采用 ANAPF 壁挂式滤波器，节省机柜空间并提高防护等级（IP40 以上）。

四、综合方案设计与验证

1. 系统兼容性评估

• 电压匹配：

• 确保设备额定电压与系统电压一致（如 0.4kV、10kV），避免因电压偏差导致容量损失（如电容器额定电压选择不当可能损失 1/3 容量）。

• 谐波放大风险：

• 采用仿真软件（如 ETAP）模拟投切电容器组时的谐波放大情况，必要时调整电抗器电抗率或增加 ANAPF。

3. 典型应用场景参考

问题：变频器群导致 THDi=18%，功率因数 0.65。

方案：ANSVG（100kvar）+ANAPF（150A），补偿后 THDi≤5%，功率因数≥0.95。

五、选型验证与实施建议

1. 数据复核：

• 委托第三方检测机构（如电力科学研究院）进行电能质量测试，确保数据准确性。

1. 模拟测试：

• 对关键设备（如 ANSVG、ANAPF）进行带载试运行，验证补偿效果与稳定性。

1. 冗余设计：

• 重要场所（如数据中心）采用双机并联或冗余电源，避免单点故障。
