安科瑞ADL200W/ADL400W阳台光储专用无线表：防逆流快速响应解决方案

1.概述

ADL200W/ADL400W系列外置互感器双回路无线电能表，是专为光伏并网、微逆系统、储能系统、交流耦合系统等新能源发电系统而设计的智能计量仪表。

该系列产品具备高精度、小体积、快速响应、安装便捷等优点，可实时监测并计量功率等电力参数，支持Modbus-TCP、http等通信协议，并通过Wi-Fi、Lora等方式与逆变器或能量管理系统（EMS）进行通信，实现防逆流、发电量调节、电池充放电管理等功能。

其双向计量能力适用于户用分布式光伏能量管理，广泛应用于户储系统、光储一体化系统、双逆变器混合系统及阳台光伏系统等场景，尤其适用于有防逆流需求的户用光储应用，具备相序自调整和无线通信等多重优势

2.产品特点

结构小巧Acrel1P，18mm标准导轨式设计，支持一路单相、两路单相、一路三相、两路三相四种应用场景可选。

无线通讯

Acrel支持485和WF以及Lora通讯。485支持Modbus RTU规约，一条数据读取全部所需电参量。WIFI通讯可支持ModbusTCP协议或Http协议，支持内置天线或外置天线可选。Lora频段为433MHZ。

插拔式电压端子

Acrel电压端子插拔方便安装，端子接线采用按压珈式固阄慑定设计降低接线难度，提高效率。

接线自适应调整

Acrel支持接线诊断，可识别异常接线情况，可与逆变器配合实现CT失效诊断、电压电流错相调整、电流反向调整。电参量快速更新Acrel实时捕捉电压电流变化，50ms更新。

认证齐全

3.应用场景

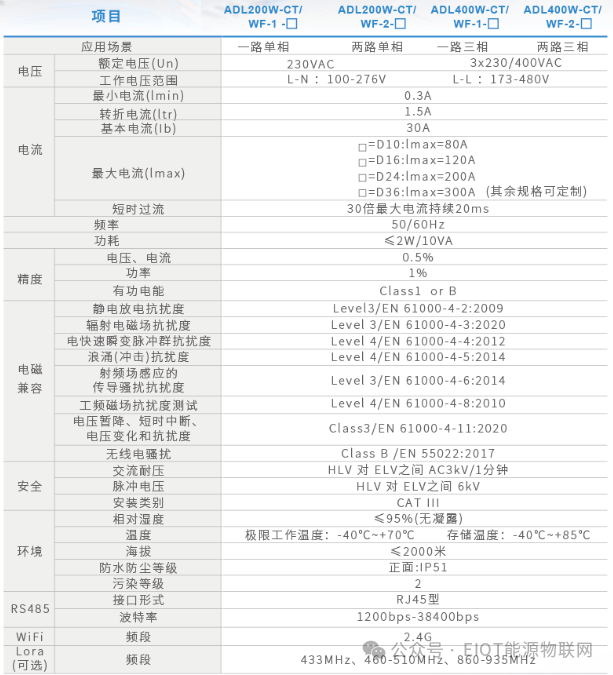

4.技术参数
