医疗建筑电气隐患克星：安科瑞电弧故障探测系统的部署策略

1、医院应用故障电弧探测器的重要性

火灾风险与灾难性后果：

• 生命威胁： 医院内有大量行动不便的患者（尤其是重症监护、手术中、新生儿科）、医护人员和访客，火灾疏散极其困难，极易造成群死群伤。

• 关键设备中断： 火灾会导致生命支持设备（呼吸机、透析机、监护仪）、手术设备、实验室设备、信息系统的供电中断，直接危及患者生命。

• 财产损失巨大： 昂贵的医疗设备、药品、建筑结构、病历资料等损失巨大。

• 社会影响恶劣： 医院火灾会引发严重的社会恐慌和信任危机。

复杂的电气环境与高发隐患：

• 用电设备繁多且持续运行： 医疗设备、照明、空调、IT设备、实验设备等24小时不间断运行，线路负载大、老化快。

• 线路复杂且改动频繁： 医院经常进行改造、新增设备，线路敷设复杂（吊顶内、地板下、管道井），容易出现接线松动、绝缘磨损、挤压等问题，是故障电弧的高发区。

• 特殊区域风险高： 手术室、ICU、CCU、影像科（MRI/CT）、实验室（含易燃试剂）、供氧站/负压站、药房、信息机房等区域，设备价值高、风险敏感或存在助燃物（如氧气），对电气安全要求。

• 老旧线路隐患： 许多医院建筑年代久远，电气线路老化问题突出。

传统保护装置的局限性：

• 断路器和漏电保护器主要针对过载、短路和漏电，对串联型故障电弧（如线路接触不良）和部分并联型故障电弧（如对地低能量击穿）无法有效检测和分断。这些隐患可能持续存在并发热，最终引燃周围可燃物。

配电系统的关键节点：

• 楼层配电箱/竖井内配电箱： 监测主干线路和分支回路的电弧风险。

• 老旧线路集中区域： 针对性地安装在已知或怀疑存在线路老化问题的区域配电箱。

• 改造频繁区域： 近期进行过装修改造区域的配电回路。

2、项目介绍

某医院，是某市经济技术开发区一所集教学、科研、预防、康复、急救、社区卫生服务于一体的三级综合医院。

配置GE1.5T核磁共振、GE64排128层螺旋CT、西门子1250mA数字减影血管造影机（DSA）等50万元以上设备近百台。建立区域影像、检验、病理、心电诊断中心，与武汉协和医院建立了远程会诊教学网络联系。按三级甲等医院标准新建的院区投入使用，占地面积170亩，建筑面积18万平方米，规划开放床位1500张。

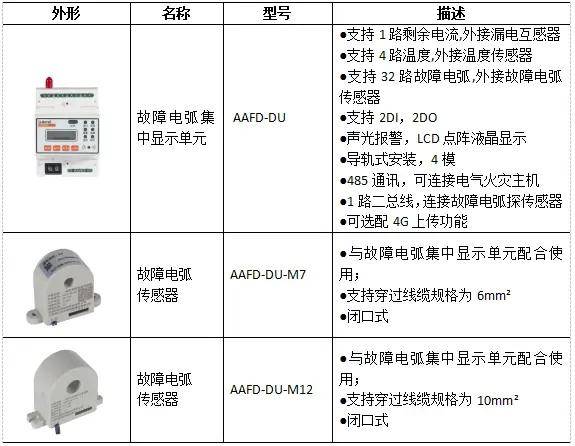

3、选型配置

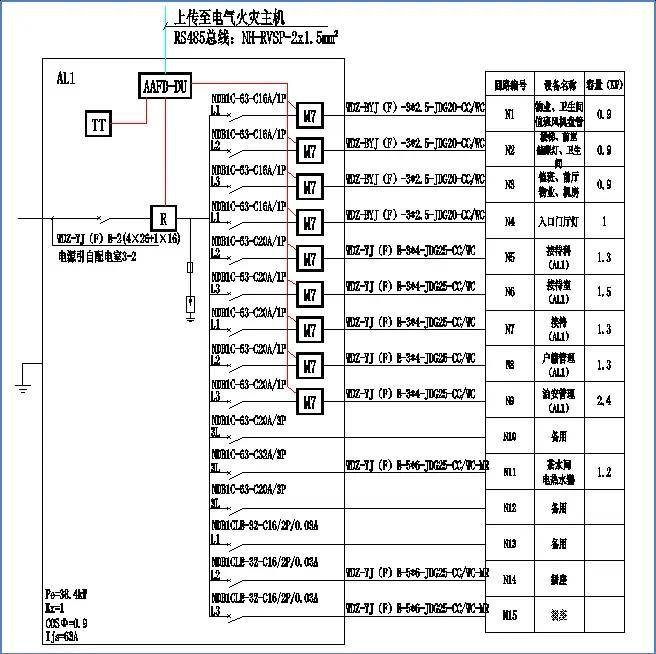

4、图纸设计

5、现场安装图

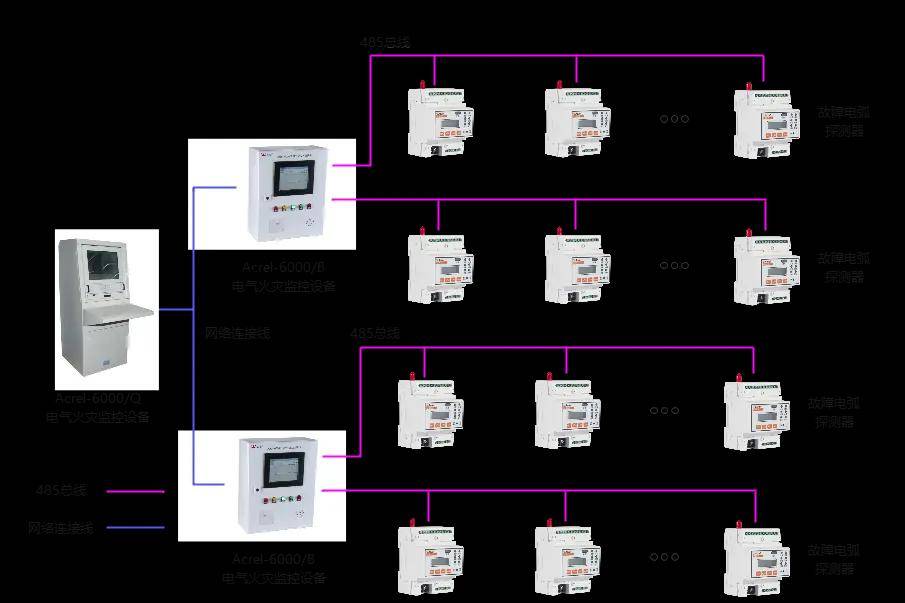

6、系统组网

7、平台界面

首页主要展示的内容有：项目总览、设备状态、探测器分类、设备报警信息、报警状态、报警统计等。其中地图可以选配成3D建筑模型。

实时数据页面，可以查看探测器电参量实时数据，历史曲线，巡检记录，报警信息，控制日志，视频监控
