安科瑞ABAT100系列“感-采-知-控”一体化蓄电池监测系统设计研究

摘要

蓄电池作为电力系统的"最后一道屏障"，在通信基站、工业控制等关键领域发挥着不可替代的作用。然而，传统蓄电池运维管理方式存在实时性差、预警能力不足、维护成本高等问题。本文基于安科瑞ABAT100系列蓄电池在线监测系统，深入研究了其系统架构、监测原理、功能特点以及实际应用效果。

产品介绍

安科瑞公司ABAT100系列蓄电池在线监测系统是在线电池监测产品，可以提前对失效的电池进行预警及电池均衡，符合ANSI/TIA-942标准要求。

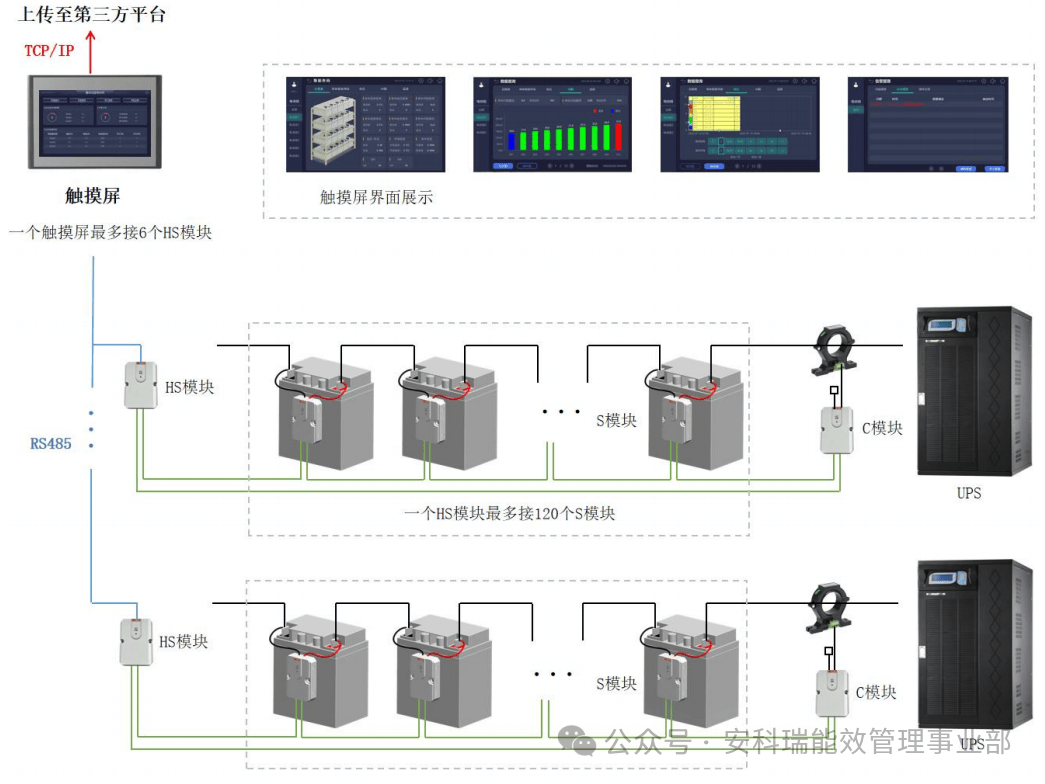

该系统具有监测电池的电压、内阻与内部温度功能，安装、维护与接入非常方便。系统主要由ABAT100-S模块、ABAT100-C模块、ABAT100-HS采集器、ATP010KT触摸屏组成，可通过采集器查询告警与实时数据、设置参数等，可选配监测平台实现网络化集中管理。

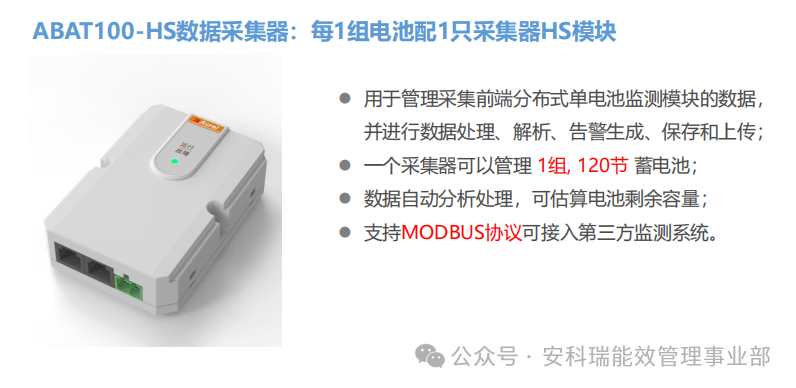

ABAT100-HS数据采集器：作为一组电池组的管理核心，用于读取前端单电池监测子模块的电池监测数据，并对数据进行分析处理，可估算每节及整组电池的剩余容量。一个采集器可以管理1组（不多于120节）蓄电池，支持MODBUS协议可接入第三方监测系统。

ABAT100-S单电池监测模块：专门设计用于监测单节电池的性能参数，可以嵌入到现有的监测系统中实现对每节后备电池的电压、内阻与电池负象限温度的在线监测，符合ANSI/TIA-942标准要求。每个S模块都有一个可设置的地址，安装与接线简单方便。

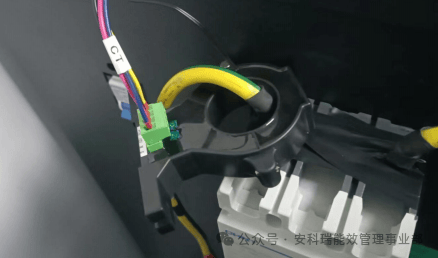

ABAT100-C单组电池监测模块：每天24小时在线监测充放电电流与环境温度，带光电隔离，支持MODBUS协议，易接入第三方监测系统，性能高可靠稳定。

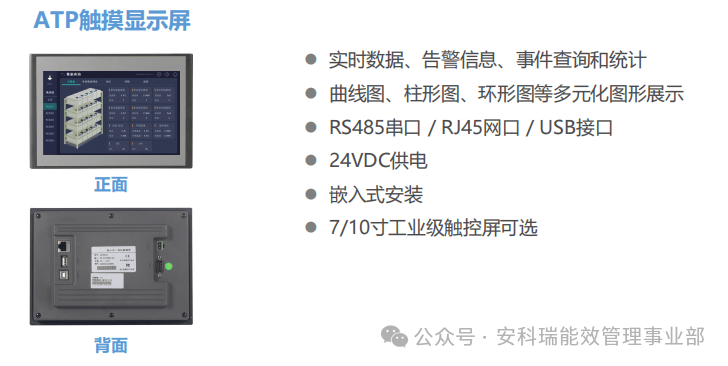

ATP触摸显示屏：提供人机交互界面，用于实时数据、告警信息、事件查询和统计；支持曲线图、柱形图、环形图等多元化图形展示；具有RS485串口/RJ45网口/USB接口等多种接口方式。

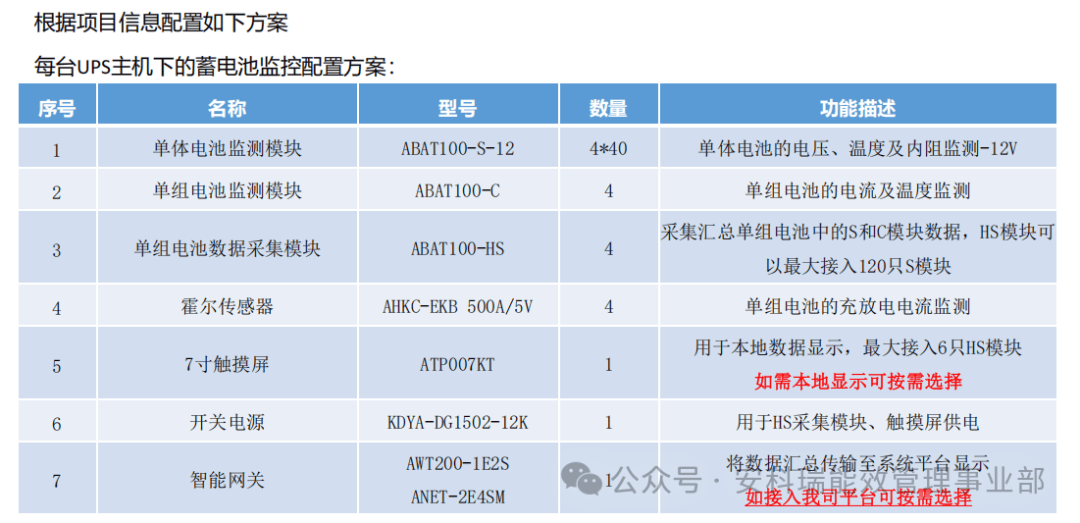

选型示例

未来，蓄电池在线监测系统将朝着更加智能化、集成化的方向发展。人工智能技术的应用将使系统具备更强的数据分析能力和故障预测精度。通过机器学习算法，系统可以学习不同品牌、不同类型电池的衰减特性，提供更加准确的健康状态评估。

无线传输技术的应用将进一步提高系统的安装便捷性和适用范围。无线监测模块可以避免复杂的布线工作，特别适合已经投入运行的蓄电池组的改造项目。

多维度融合监测是另一个重要发展方向。除了现有的电压、内阻、温度监测外，未来系统可能会增加压力、电解液密度、气体浓度等监测参数，从多个维度评估电池状态，提高监测的准确性。

案例分享

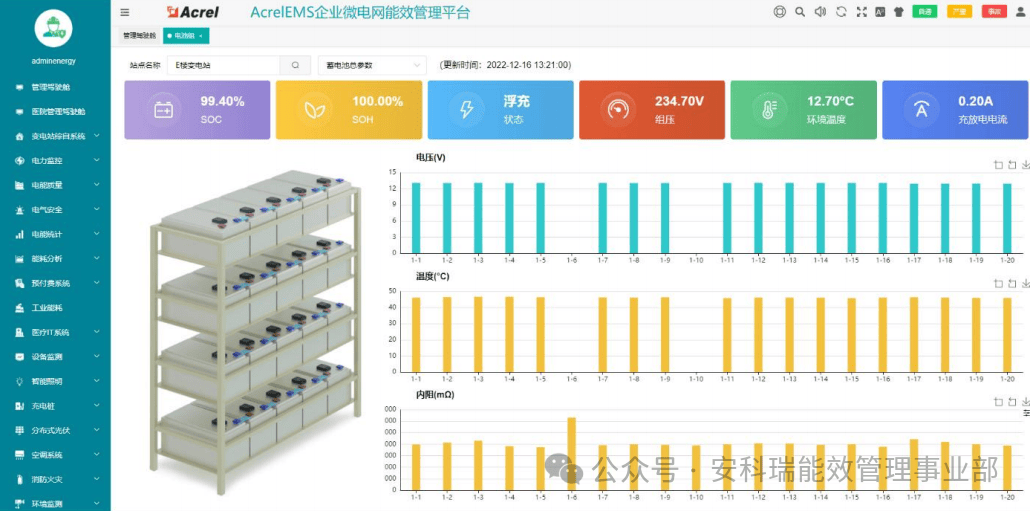

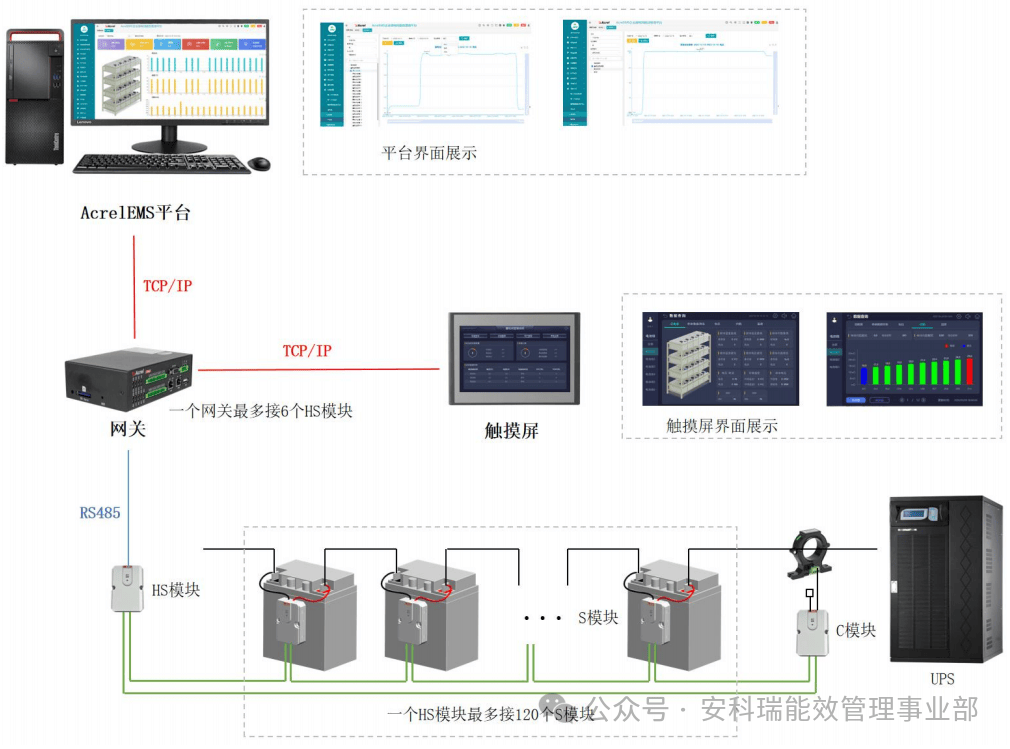

AcrelEMS企业微电网能效管理平台

案例1

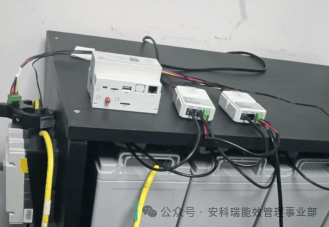

某医院蓄电池在线监控系统为医疗设施的稳定运行保驾护航，可实现电池参数实时在线监测，对电池故障和风险及时发出预警，安装、维护和接入方便，确保电池安全运行。

案例2

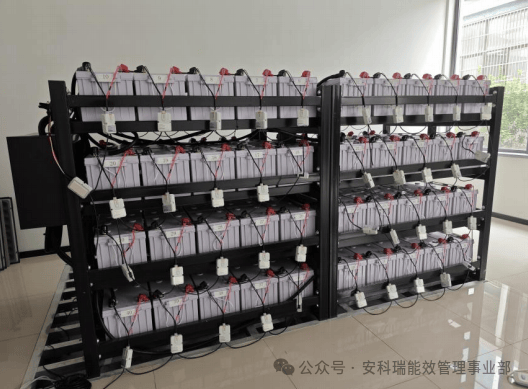

某企业数据机房蓄电池两组UPS带80节12V铅酸蓄电池，需要监测蓄电池电压、电流、温度、内阻等参数。实时在线监测电池性能指标，预警安全风险电池，确保备电系统长期安全稳定运行。

总结

安科瑞ABAT100系列蓄电池在线监测系统通过多参数综合监测、智能预警、模块化设计等技术创新，有效解决了传统蓄电池管理中的难点问题，为现代电力系统中蓄电池组的可靠运行提供了有力保障。系统的应用实践表明，它在数据场、通信基站、石油石化和轨道交通等多个领域都取得了显著成效，能够提高蓄电池组的可靠性，延长使用寿命，降低维护成本。
