安科瑞智慧安全用电方案：构建校园安全用电新生态，为师生安全保驾护航

电力系统的安全保障一直是学校不可忽视的内容。因为用电问题引起的火灾，不仅会造成财产损失，还会酿成惨剧。一场场火灾事故发生的背后，是一个个悲伤的故事，更是一份惨痛的教训。用电安全无小事，防与控相融合，是校园智慧安全用电的重要方向，要想解决这个问题，首先要了解一下电气火灾究竟是如何发生的，我们应采取怎样的措施来预防它。

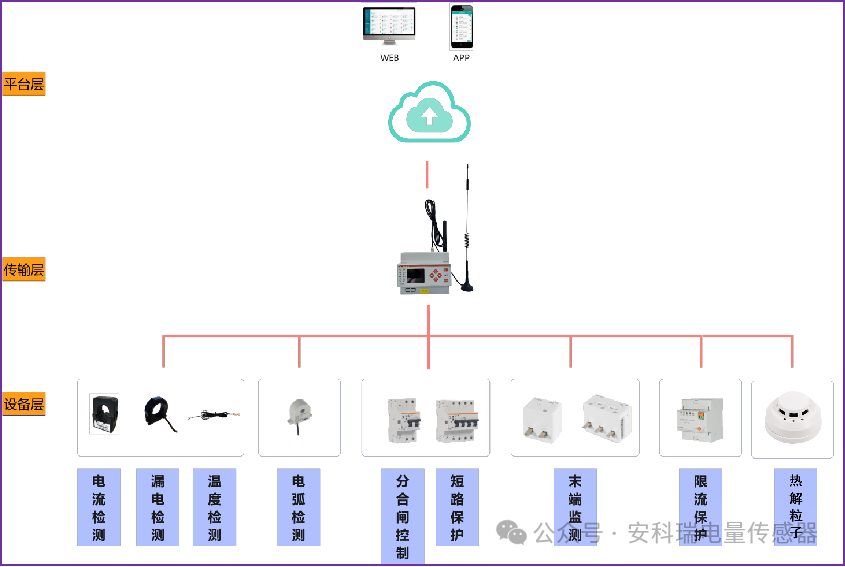

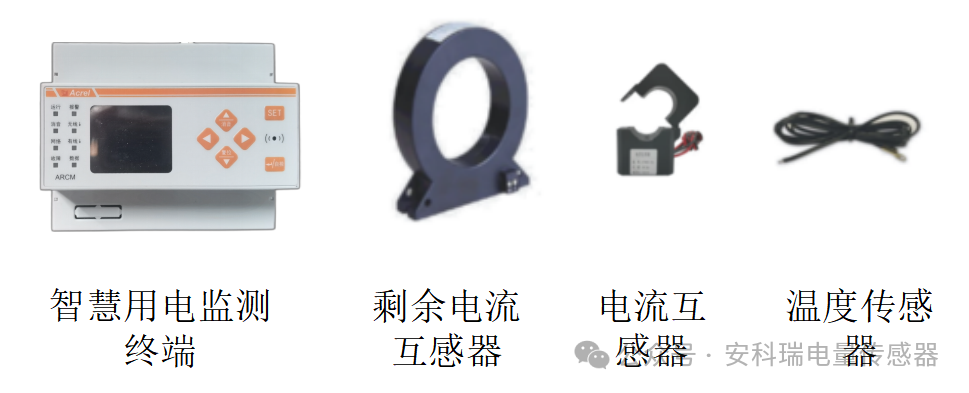

1.1主要产品

1.2方案特点

1）实时采集配电主回路剩余电流、温度、电流、电压、功率等电气参数，及时发现漏电、过载、过压、欠压、升温异常等电气安全隐患并按照严重等级报警；

2）安装简单、快捷，采用非侵入式安装方式；

3）满足电气火灾监测预警功能，具备漏电监测、温度监测、电压、电流等电参数监测功能；

4）智慧用电终端采集模块可扩展接入32路故障电弧，64路智能终端配电传感器，支持64路智能空开接入。同时支持限流式保护器、热解粒子探测器接入。

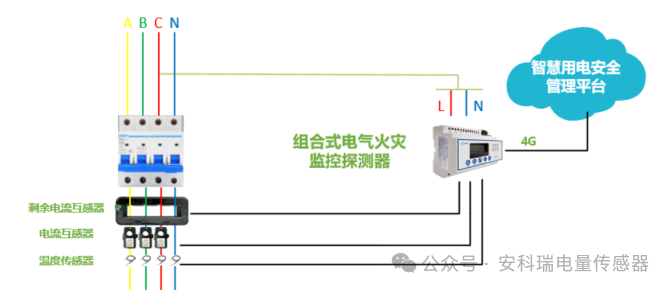

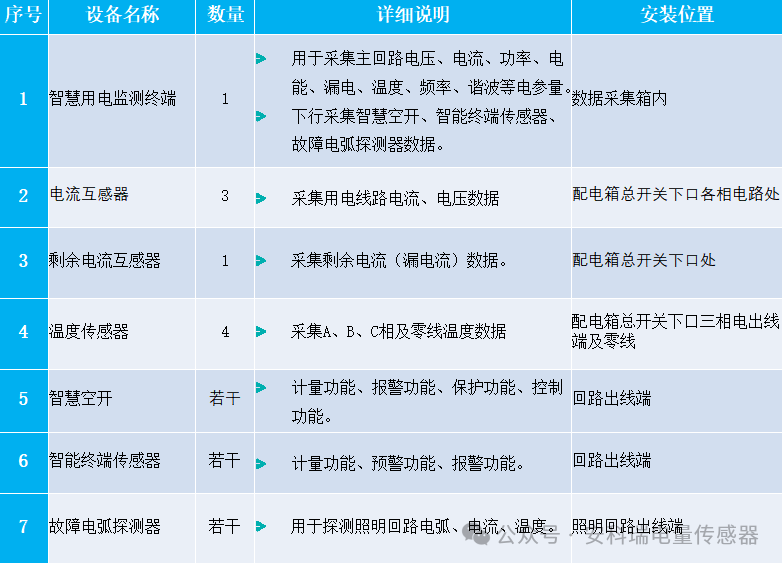

1.3主回路电箱配置参考

2.1主要产品

ASCB1智能微断

ARCM620智能终端传感器

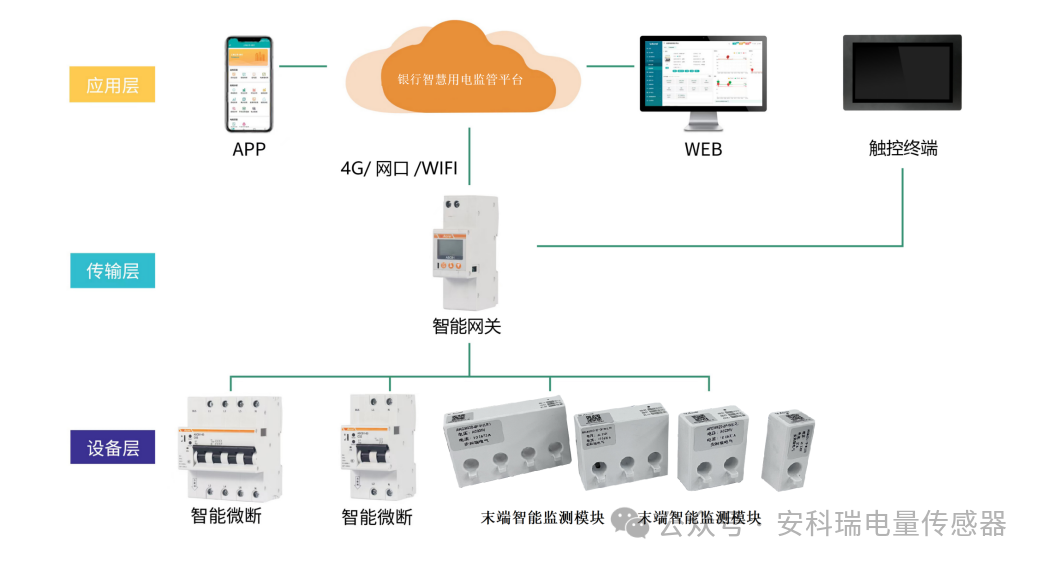

2.2方案特点

1）实时采集剩余电流、温度、电流、电压、功率等电气参数，及时发现漏电、过载、过压、欠压、升温异常等电气安全隐患并按照严重等级报警；

2）同一智能网关可接入智能空开，实现电气安全数据监及控制。

3）安装简单、快捷，采用非侵入式安装方式；

4）模块和主机之间采用lora无线通讯方式，免去布线问题；

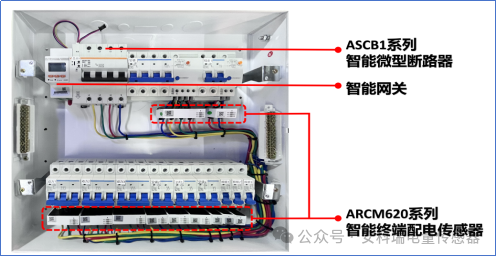

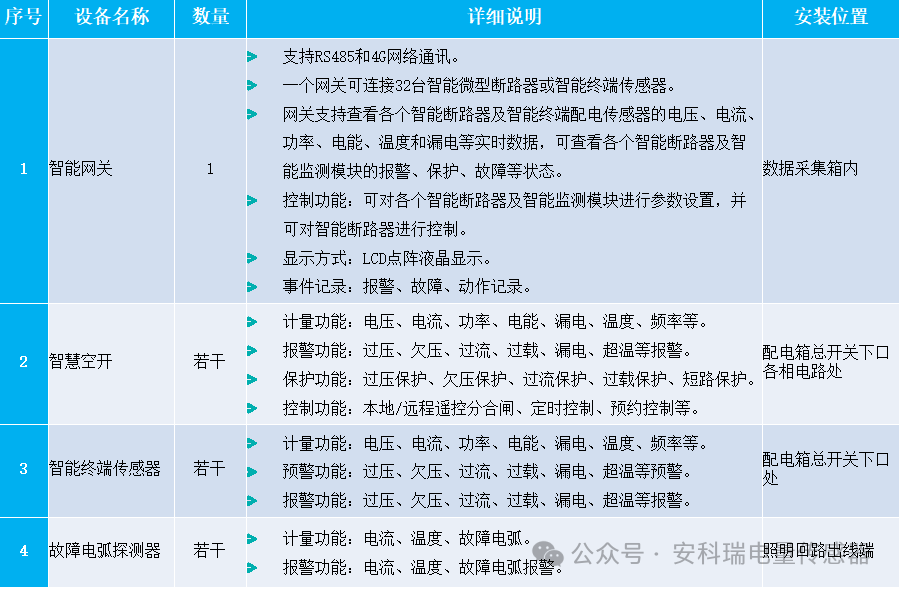

2.3终端回路电箱配置参考

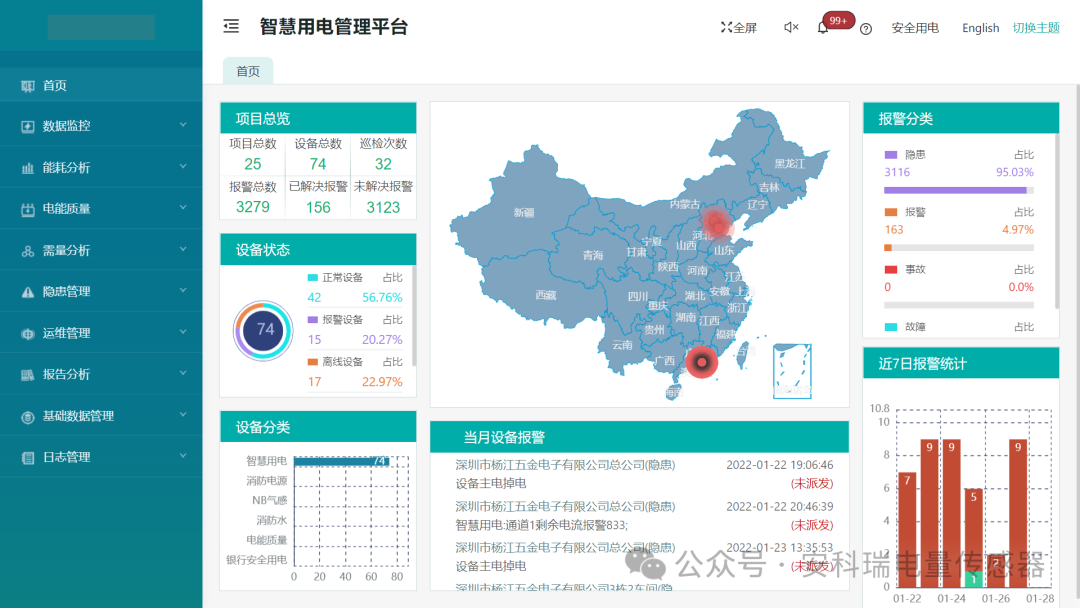

3.1首页

首页主要展示的内容有：项目总览、设备状态、探测器分类、设备报警信息、报警状态、报警统计等。其中地图可以选配成3D建筑模型。

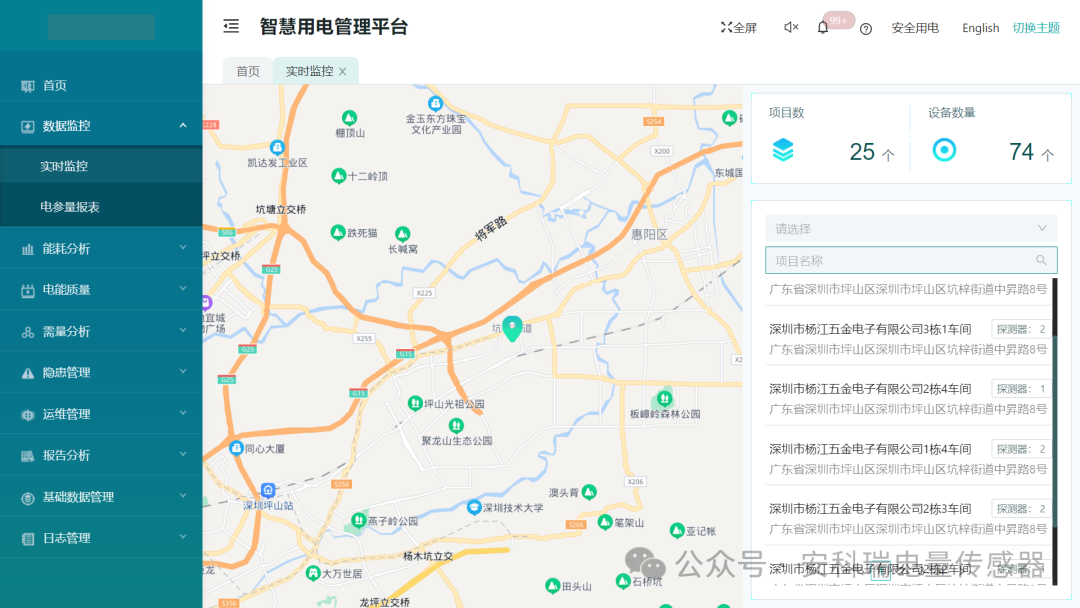

3.2数据监控

实时监控页面展示了当前用户关联的项目数量，项目位置，探测器数量；

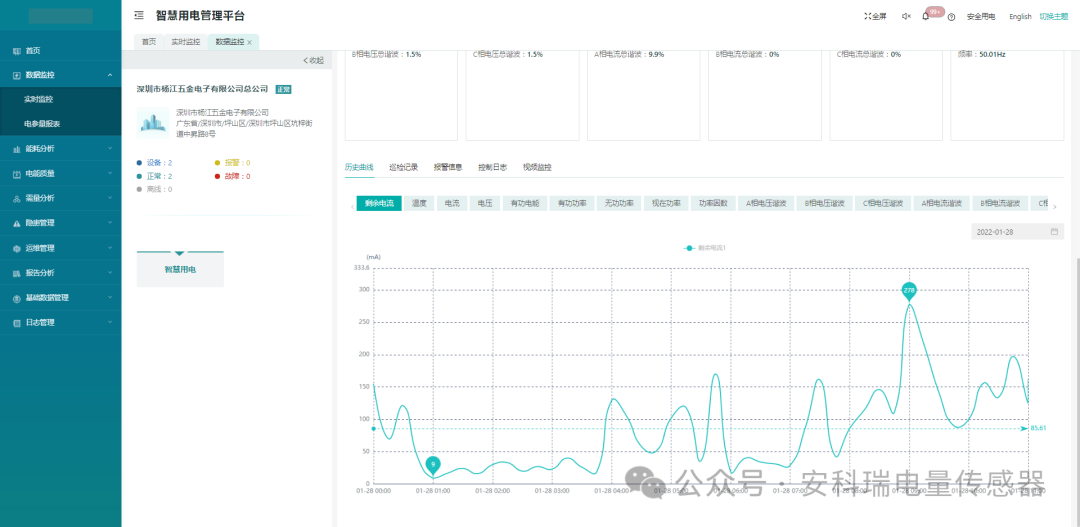

3.3实时数据

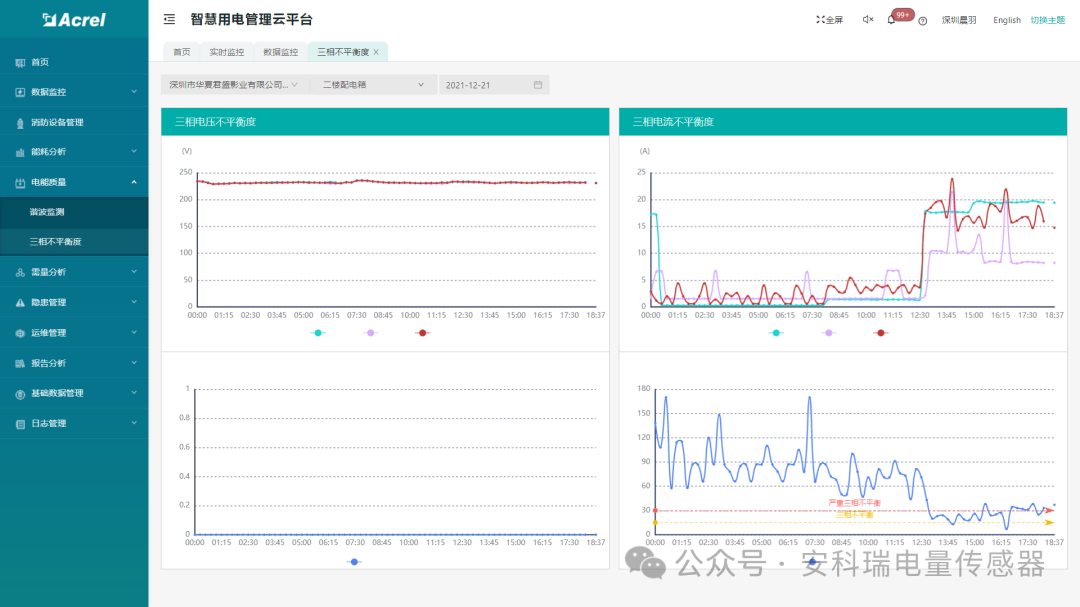

实时数据页面，可以查看探测器电参量实时数据，历史曲线，巡检记录，报警信息，控制日志，视频监控；

3.4配电图

可生成配电图，显示设备实时数据和状态，支持秒级刷新配电图支持远程操作，能实现对用电设备的控制；

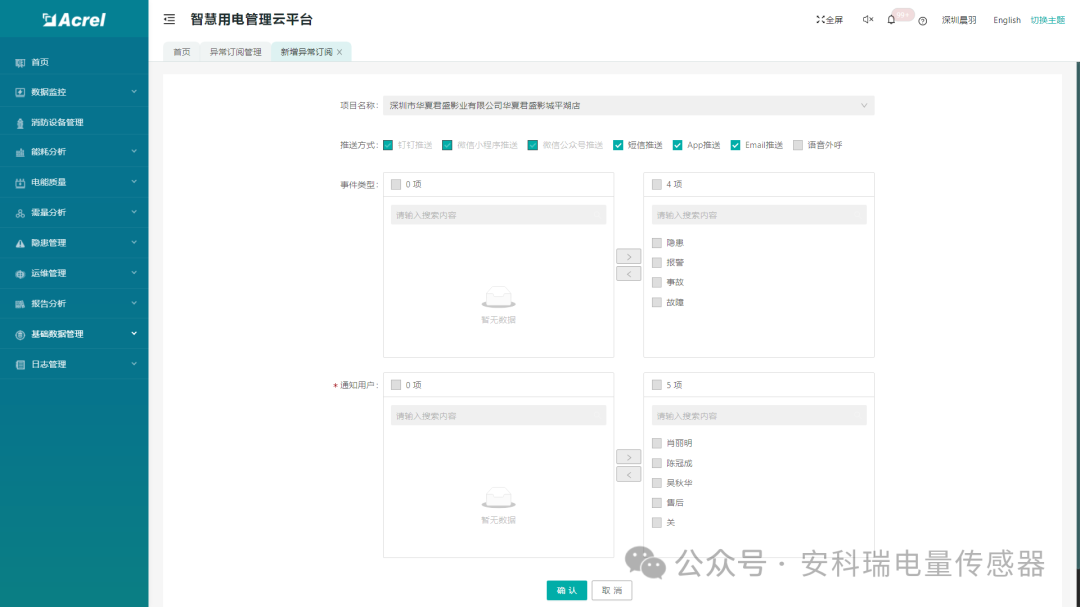

3.5报警推送

可提供短信、邮件、APP推送、语音外呼、语音播报、微信小程序推送、微信公众号推送、钉钉推送通知等多种方式进行异常通知；

3.6隐患管理

隐患查询→隐患派发→隐患处理，通过隐患的完整流程，形成闭环，跟踪每一个隐患的工单状态。

3.7远程控制

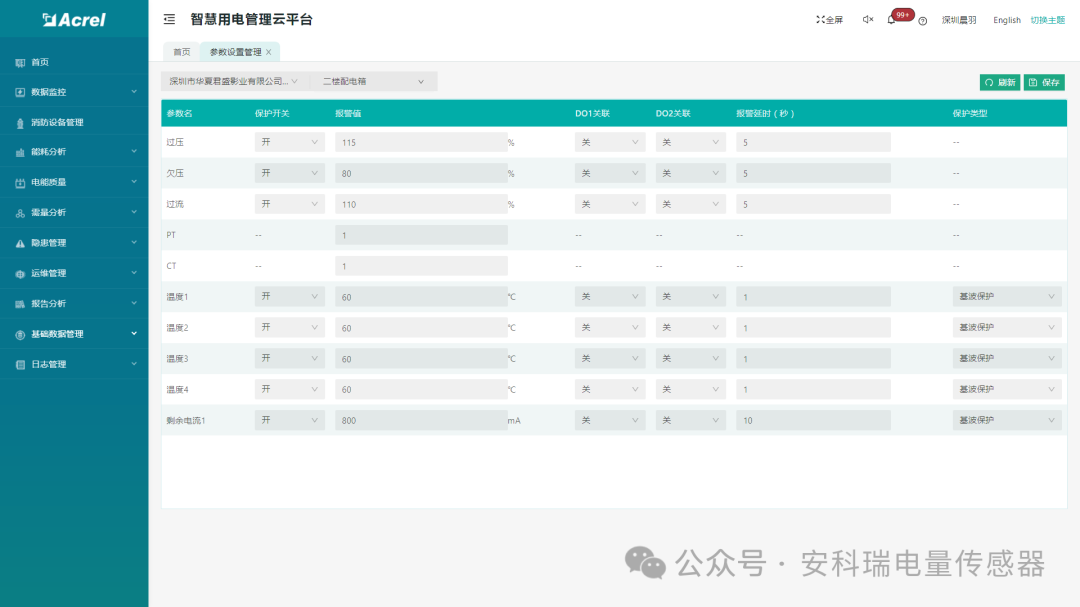

管理人员可以远程设定探测器的各种参数值，或者对监控设备进行分闸、合闸、复位、消音、自检和远程设置等操作，方便管理，同时提高工作效率。

本项目涉及对某小学99个末端PZ30箱进行智慧用电升级，实现校园855末端用电回路全覆盖式监控管理，为校园安全用电提供保障。

总计：三相智慧空开109个；用电精灵526个。

4.1功能效果

①PZ30箱总开回路：监测+预警+控制

计量功能：实时监测并上报电压、电流、功率、电能、漏电、温度、频率等电参量。

报警功能：过压报警、欠压报警、过流报警、过载报警、漏电报警、超温报警、三相电缺相报警等。

保护功能：过压保护跳闸、欠压保护跳闸、过流保护跳闸、过载保护跳闸、短路保护   跳闸、漏电保护跳闸、超温保护跳闸、三相电缺相保护跳闸。

控制功能：支持本地手柄通断、本地电动分合闸、本地锁定、远程遥控分合闸、定时控制、预约控 制等多种控制功能。

②空调、插座、照明用电回路：监测+预警

计量功能：实时监测并上报电压、电流、功率、电能、漏电（标准2P）、温度、频率等电参量。

报警功能：过压报警、欠压报警、过流报警、过载报警、漏电报警、超温报警、三相电缺相报警等。

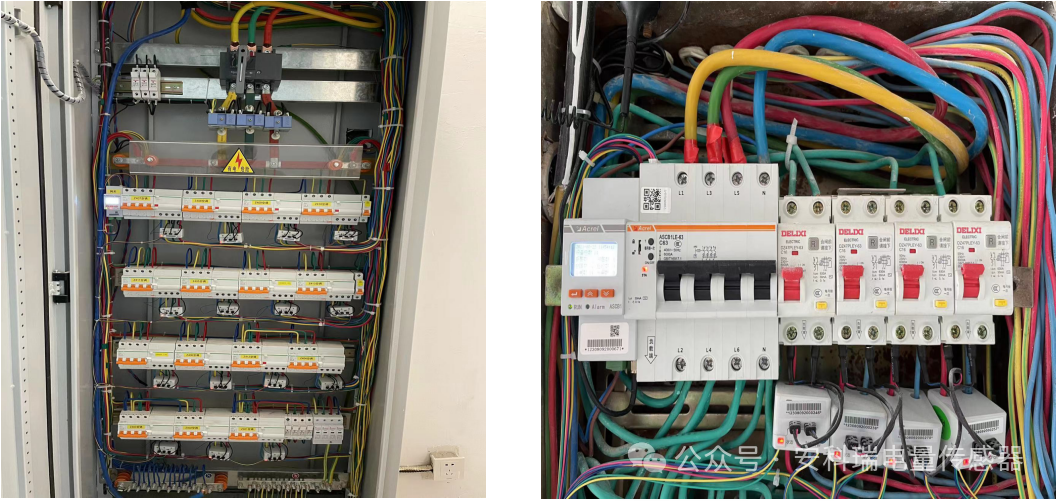

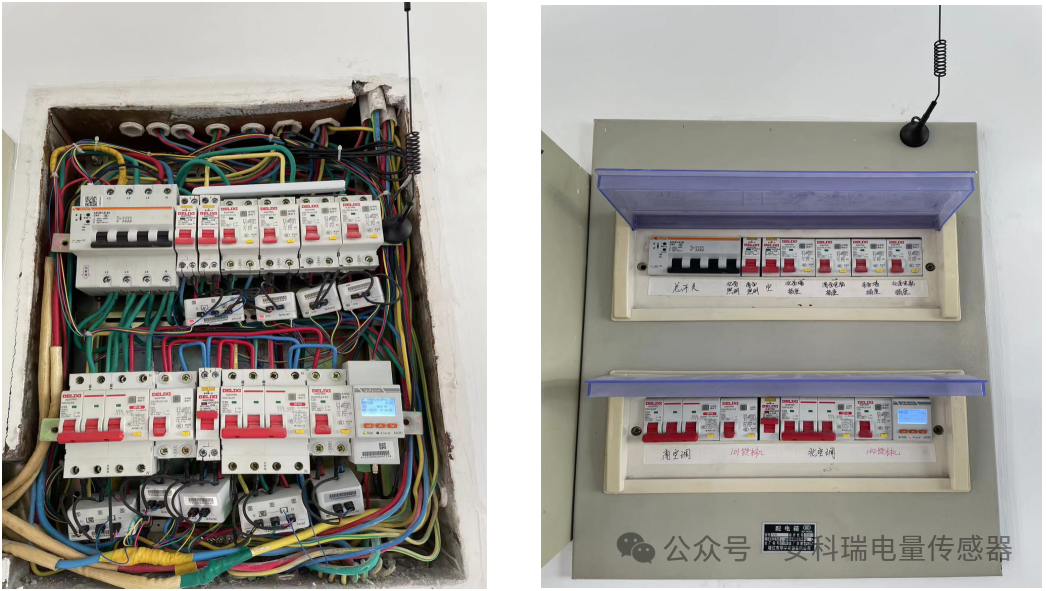

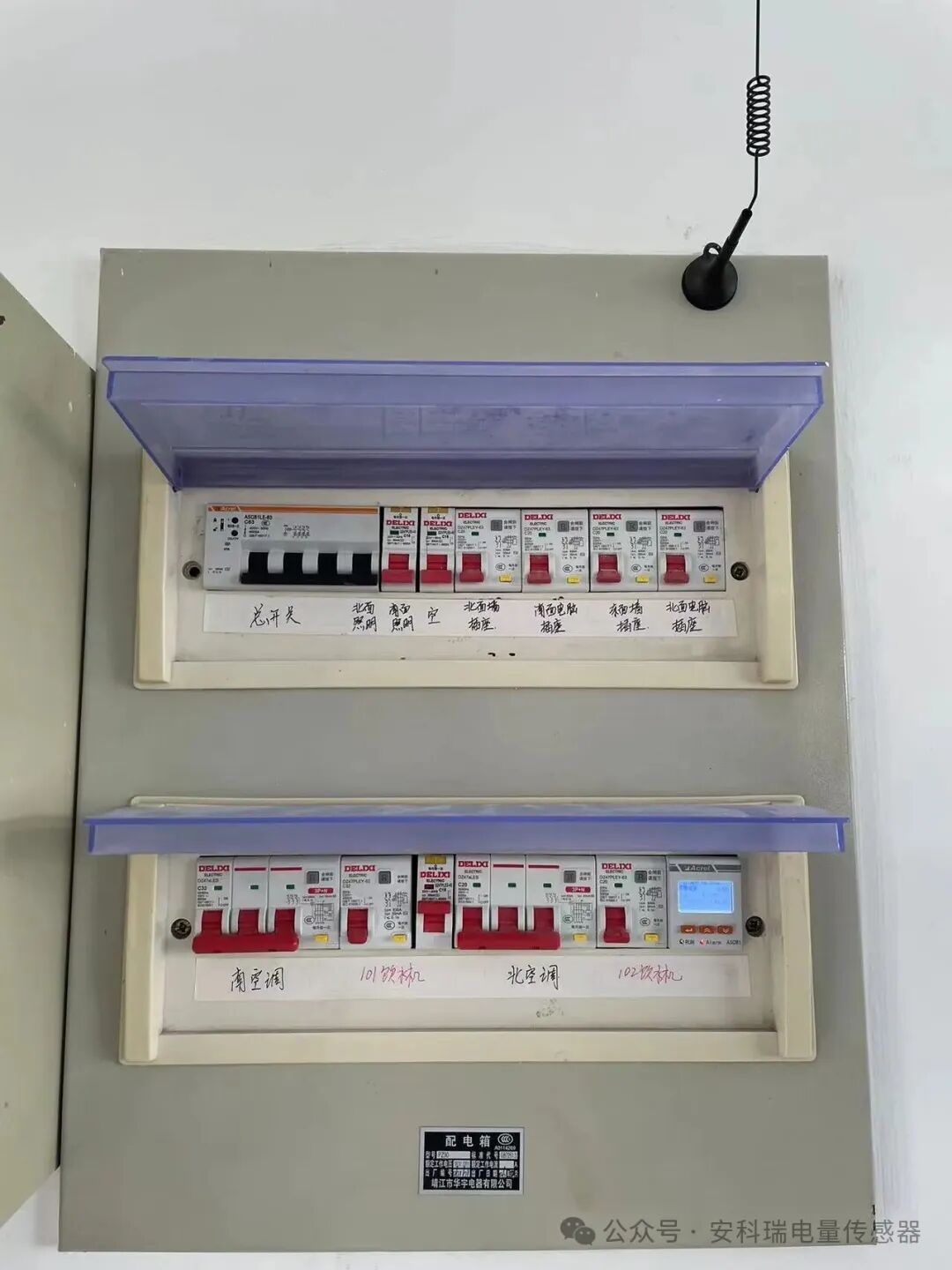

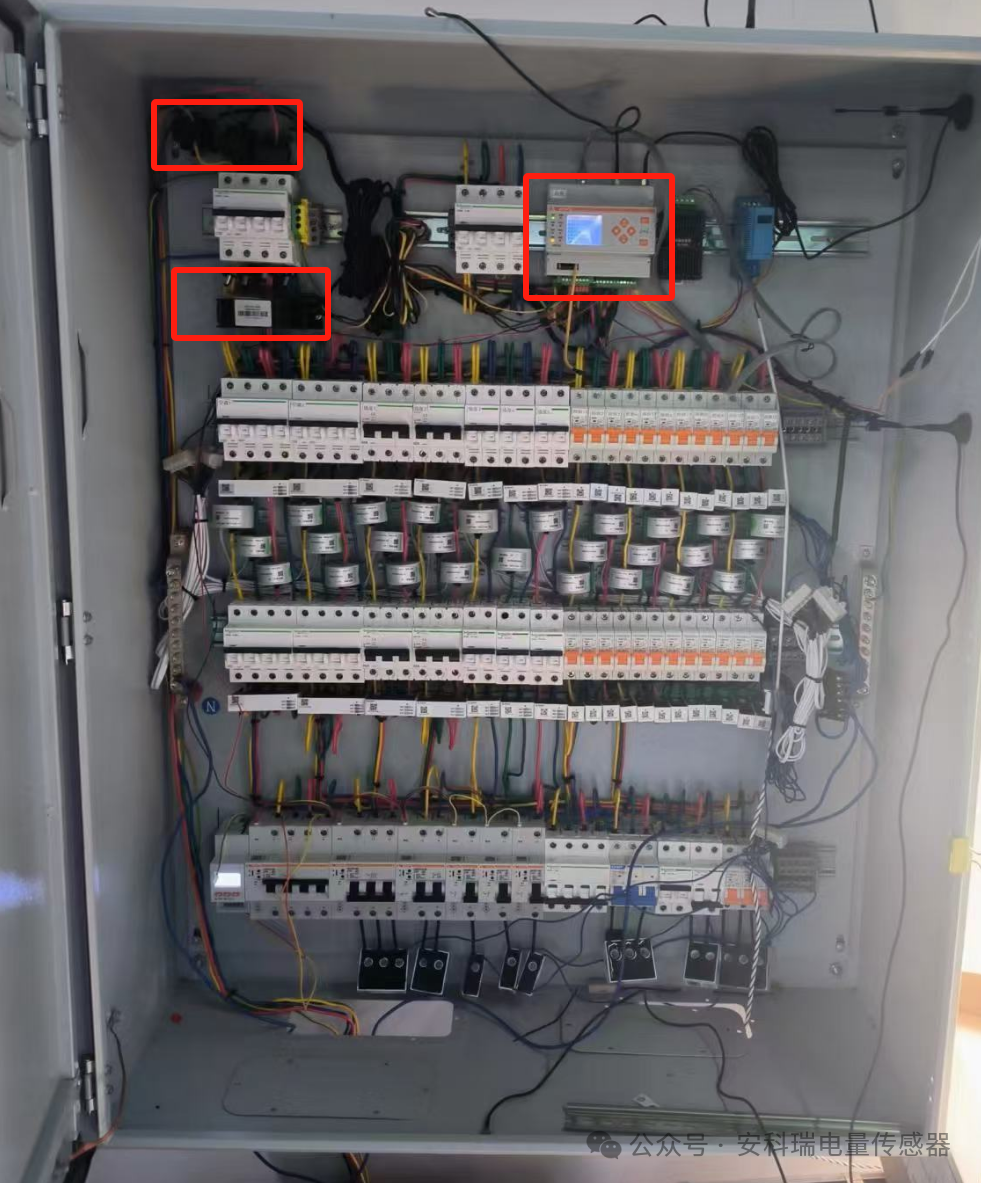

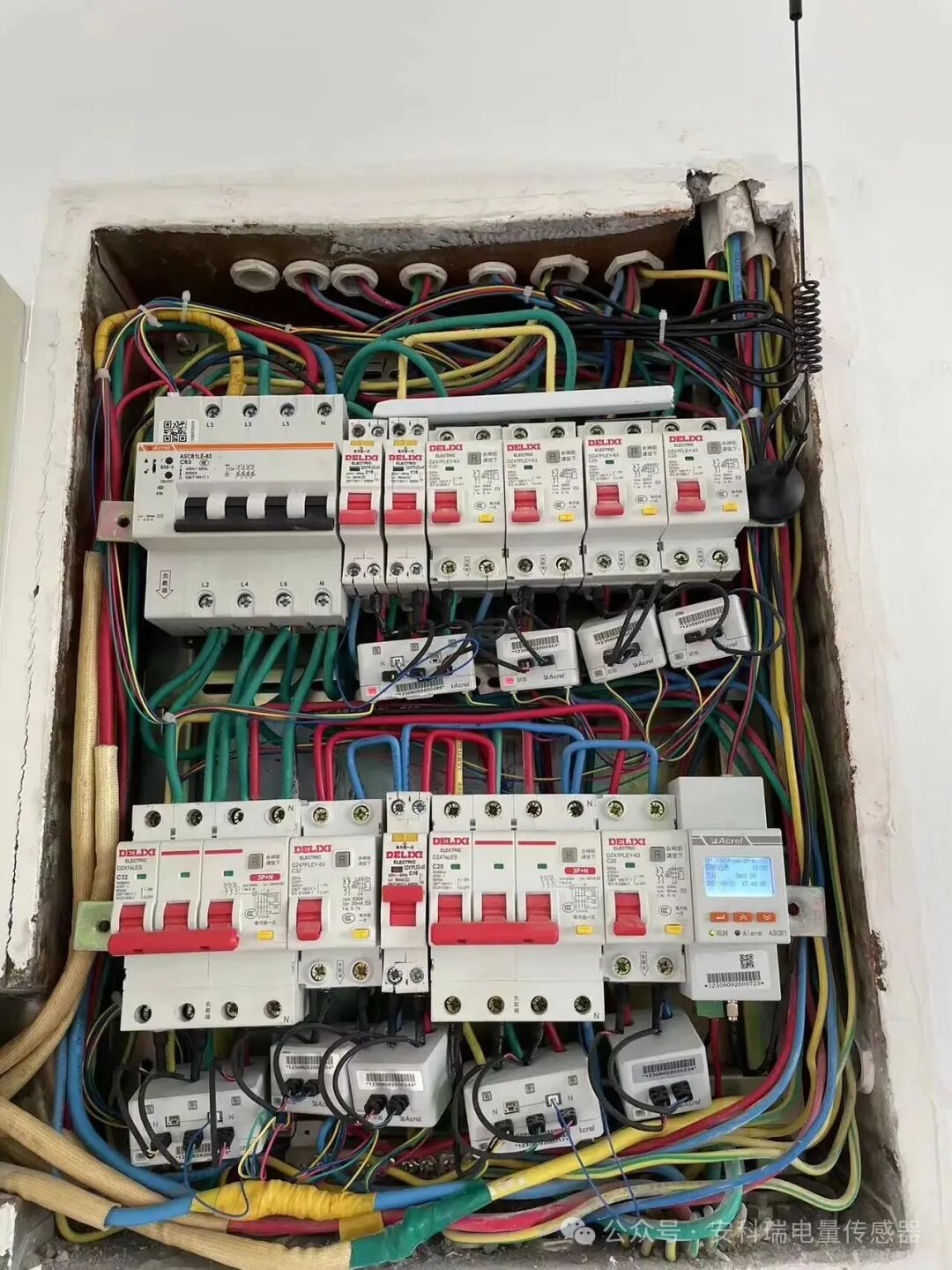

4.2现场安装图片
