城中村电气隐患猛如虎？安科瑞安全用电解决方案让漏电、短路 “现原形”

一、居住场所电气安全突出问题

电力系统的安全保障一直是居民生活不可忽视的内容。因为用电问题引起的火灾，不仅会造成财产损失，还会酿成惨剧。一场场火灾事故发生的背后，是一个个悲伤的故事，更是一份惨痛的教训。用电安全无小事，防与控相融合，是居民安全用电的重要方向，要想解决这个问题，首先要了解一下电气火灾究竟是如何发生的，我们应采取怎样的措施来预防它。

城中村人员密度大、商业集中、老旧建筑棚户区多，用电设备质量参差不齐，存在大量电气火灾隐患。一旦发生火灾事故，这类场所人员自身很难组织实施有效的应对措施，容易造成严重后果。

二、解决方案

①方案一智能微断+末端智能监测

1.解决思路

2.产品优势

智能网关≤36mm，可查看各个智能断路器及智能终端配电传感器的电压、电流、功率、电能、温度和漏电等实时数据。

末端智能监测模块：尺寸厚度：产品厚度≤17mm；

孔径：传感器孔径≥8.4mm，支持16mm²线径；

防护等级：IP55

电磁兼容3级以上；

公安部监测报告。

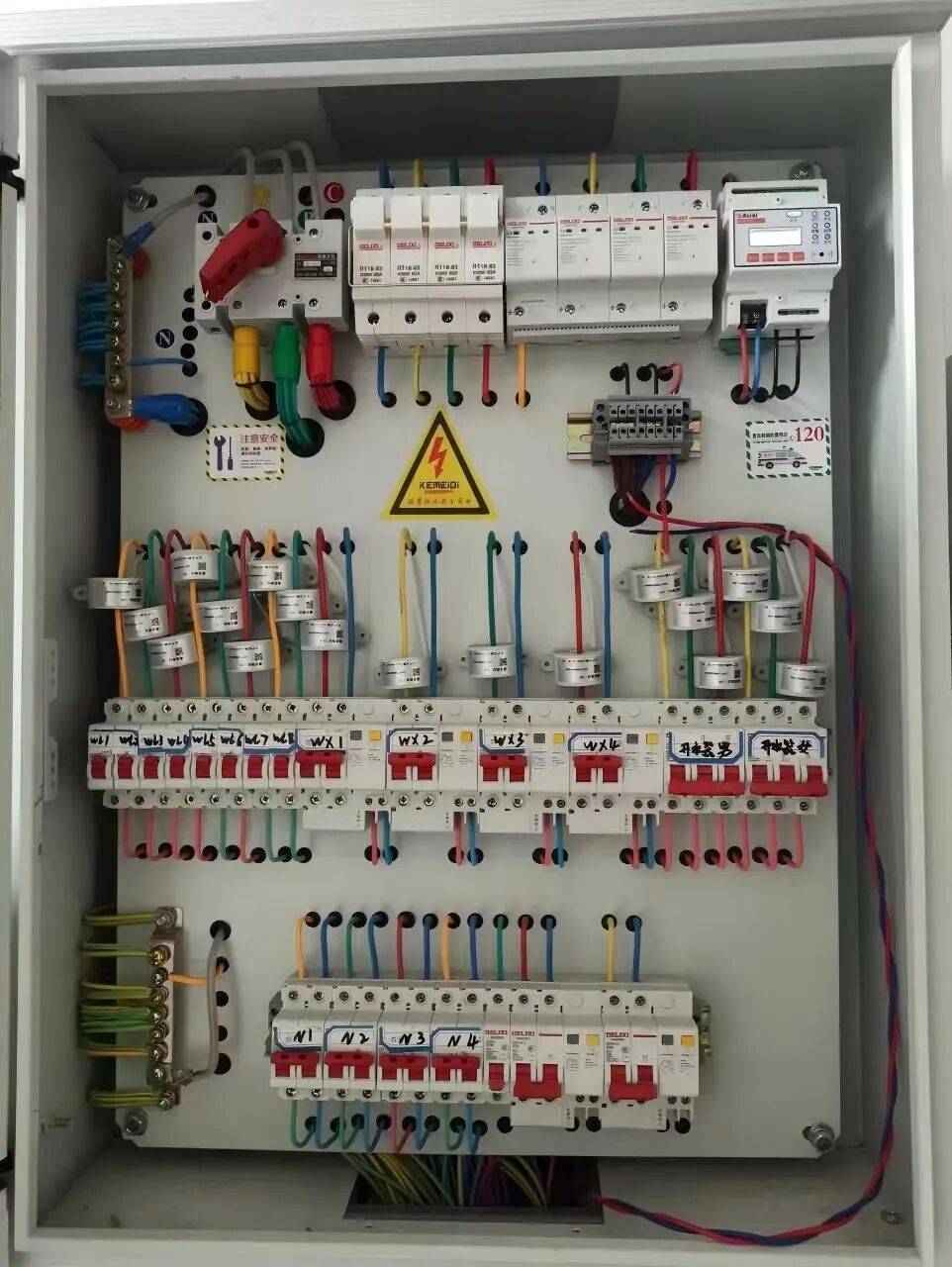

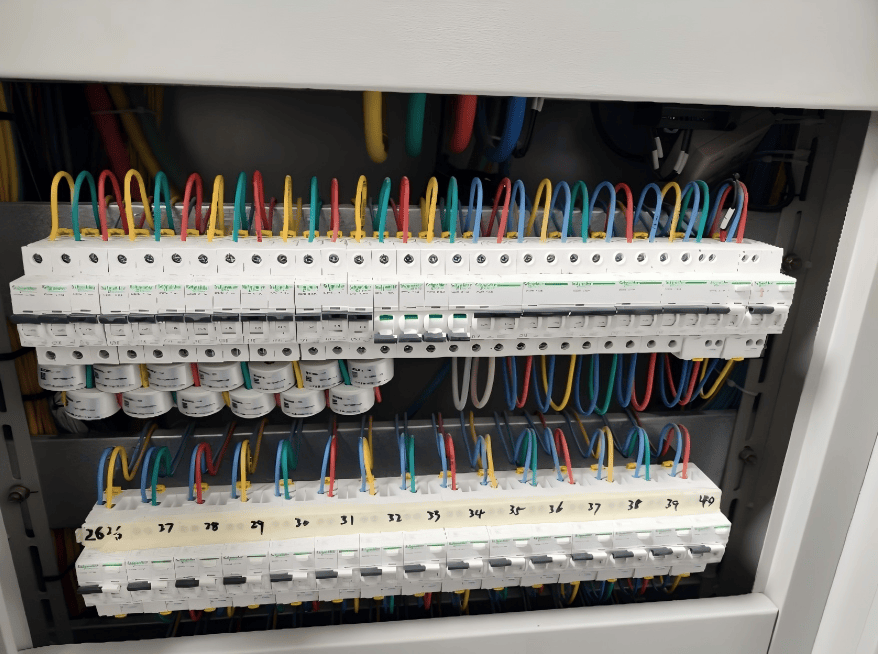

3.应用效果

4.方案特点

1）实时采集剩余电流、温度、电流、电压、功率等电气参数，及时发现漏电、过载、过压、欠压、升温异常等电气安全隐患并按照严重等级报警；

2）同一智能网关可接入智能空开，实现电气安全数据监及控制。

3）安装简单、快捷，采用非侵入式安装方式；

4）模块和主机之间采用lora无线通讯方式，免去布线问题；

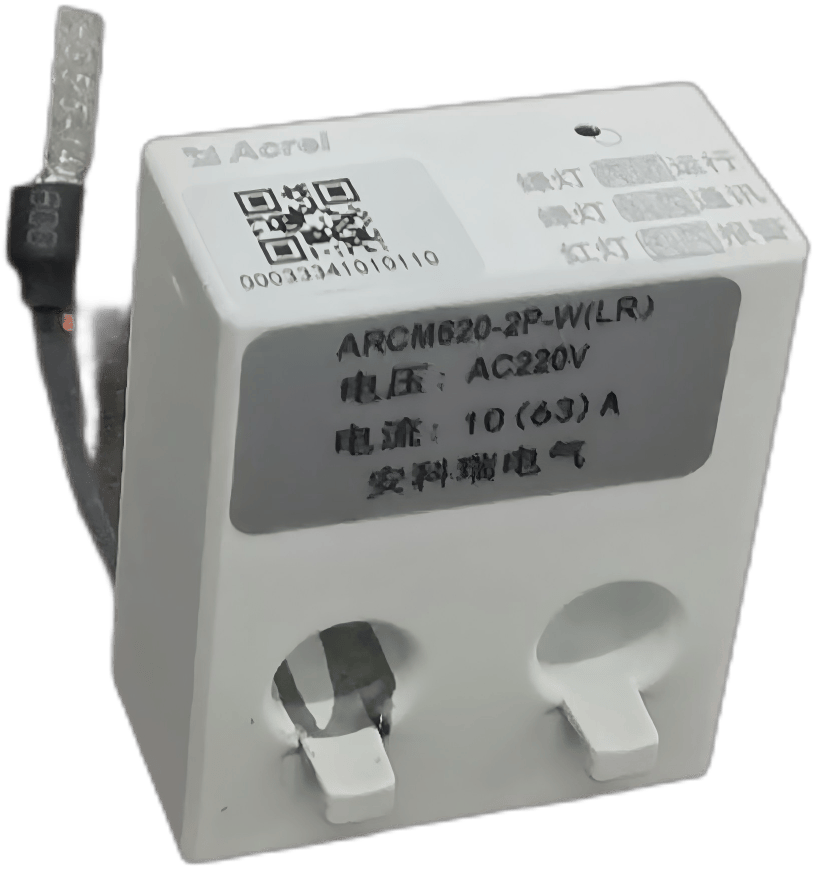

5.硬件介绍

对配电箱的末端回路进行检测。

可实时检测回路的电压、电流、功率、电能和温度等参量，可选配漏电。

具有电量计量功能，电压电流精度0.5级，有功电能1级。

产品厚度≤17mm；穿线孔直径≥8mm，支持16mm²导线线径。

具有过压、欠压、过载、过流、超温等多种报警功能（需提供CNAS检测报告），

报警参数如下：

过压报警：110%额定电压预警，120%额定电压报警，阈值可调

欠压报警：90%额定电压预警，80%额定电压报警，阈值可调

过载报警：100%额定功率预警，110%额定功率报警，阈值可调

过流报警：100%额定电流预警，110%额定电流报警，阈值可调

过温报警：50℃预警，60℃报警，阈值可调

漏电保护：20mA预警，30mA报警，阈值可调

防护等级：IP55

与智能网关配合使用，之间连接为无线通讯

防护等级：IP55

电磁兼容3级以上；

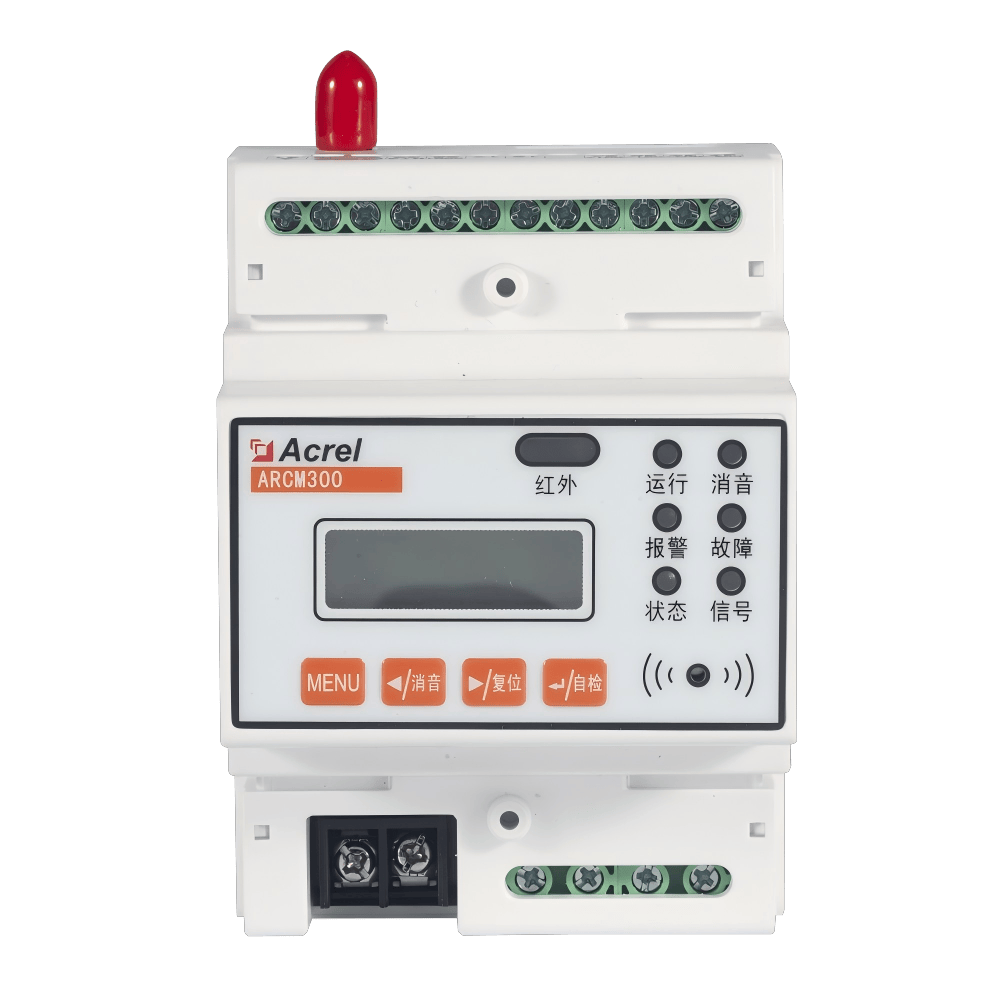

②方案二故障电弧探测器

●支持 32路故障电弧，外接故障电弧传感器

●支持 1路剩余电流，外接漏电互感器

●支持 4路温度，外接温度传感器

●支持 2DI，2DO

●声光报警，LCD点阵液晶显示

●导轨式安装，4模

●上行：485通讯，连接至电气火灾主机

●下行：1路二总线，连接至故障电弧探传感器

●可选配4G上传功能

4G:AAFD-DU-4G

AAFD-DU-M7

AAFD-DU-M12

三、平台介绍

1.数据监控

实时监控页面展示了当前用户关联的项目数量，项目位置，探测器数量。

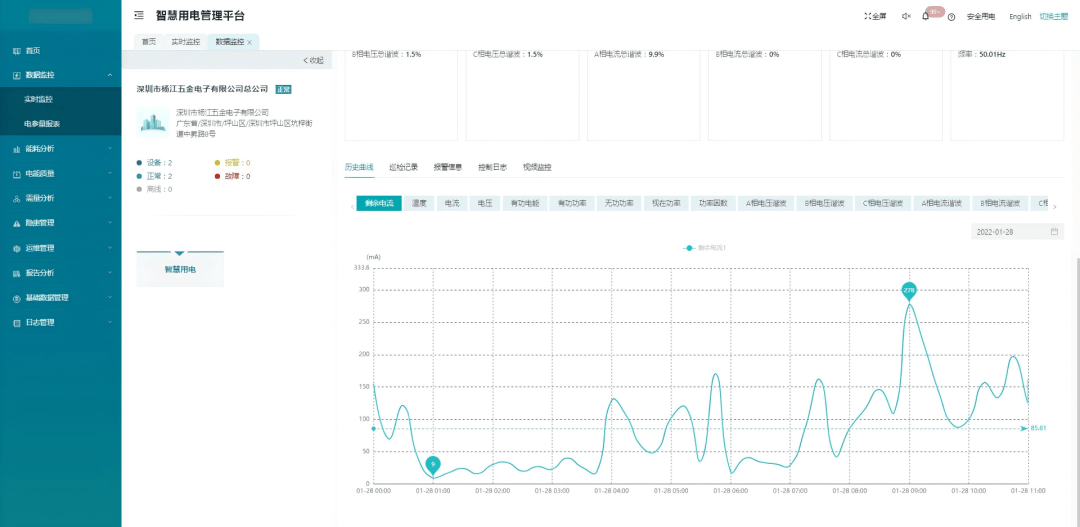

2.实时数据

实时数据页面，可以查看探测器电参量实时数据，历史曲线，巡检记录，报警信息，控制日志，视频监控。

3.配电图

可生成配电图，显示设备实时数据和状态，支持秒级刷新配电图支持远程操作，能实现对用电设备的控制。

4.报警推送

可提供短信、邮件、APP推送、语音外呼、语音播报、微信小程序推送、微信公众号推送、钉钉推送通知等多种方式进行异常通知。

5.隐患管理

隐患查询→隐患派发→隐患处理，通过隐患的完整流程，形成闭环，跟踪每一个隐患的工单状态。

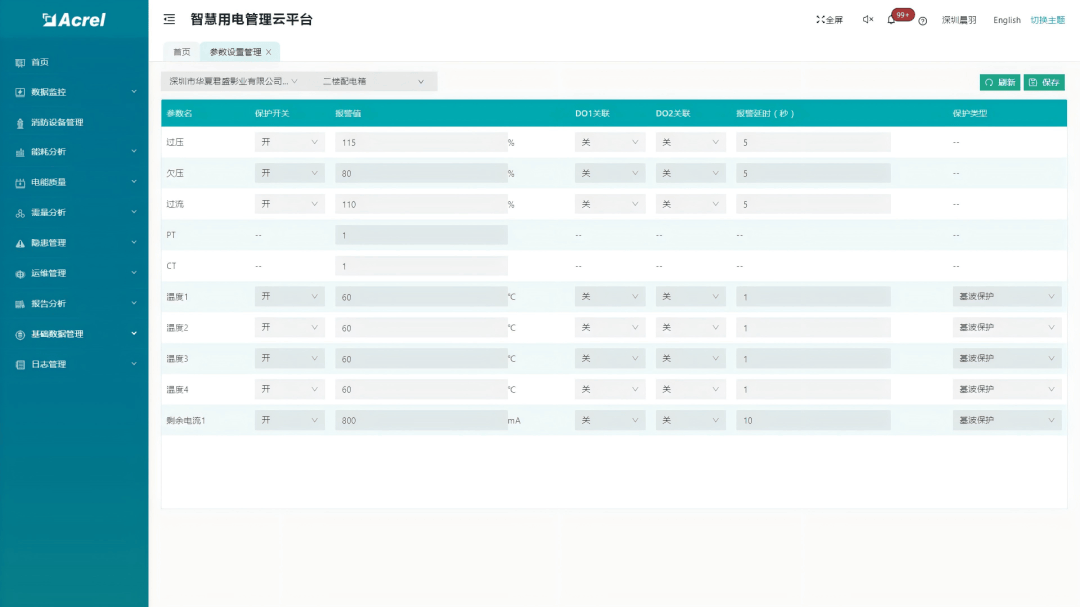

6.远程控制

管理人员可以远程设定探测器的各种参数值，或者对监控设备进行分闸、合闸、复位、消音、自检和远程设置等操作，方便管理，同时提高工作效率。
