谐波污染别忽视！如何实现电能质量的“可视、可控、可管”？

纺织生产流程中，纺纱机、织布机、印染设备等核心设备普遍依赖变频器实现准确调速，而变频器在将工频交流电转换为可调频交流电的过程中，会产生大量非线性谐波电流（以 5 次、7 次、11 次等特征谐波为主）。这些谐波电流注入电网后，本就会干扰电力设备正常运行，而纺织企业为提高功率因数、降低用电损耗配置的低压电容柜，却在无形中成为了谐波的 “放大器"。

电容柜中的补偿电容与电网电感构成谐振回路，当变频器产生的谐波频率与回路谐振频率接近时，会引发串联谐振或并联谐振，导致谐波电流在回路中急剧放大。这种 “谐波放大效应" 直接作用于变电所母排：过大的谐波电流使母排电阻损耗急剧增加，产生大量焦耳热，表现为母排持续发烫，部分企业甚至出现母排绝缘层老化、接头过热氧化等现象。同时，谐波还会导致变压器、配电柜等设备铁损、铜损增加，设备运行温度同步升高，最终使整个变电所陷入 “高温困局"—— 夏季时变电所室内温度常突破 40℃，不仅加速电力设备老化，降低使用寿命，更可能引发跳闸、设备故障等安全隐患，严重时甚至导致生产中断。

某纺织企业曾面临典型难题：车间引入 20 台高速纺纱机变频器后，变电所母排温度从 32℃飙升至 45℃，电容柜补偿电容频繁烧毁，每月因设备故障导致的生产损失超过 10 万元。传统的 “增加散热风扇"“扩大变电所面积" 等物理降温方式，仅能暂时缓解表面问题，无法从根源上解决谐波放大带来的核心矛盾，纺织企业亟需一套能直击问题本质的电能质量治理方案。

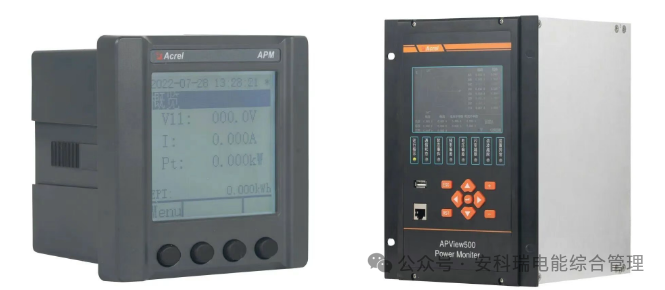

① 谐波监测类：电能质量在线检测仪、谐波表计

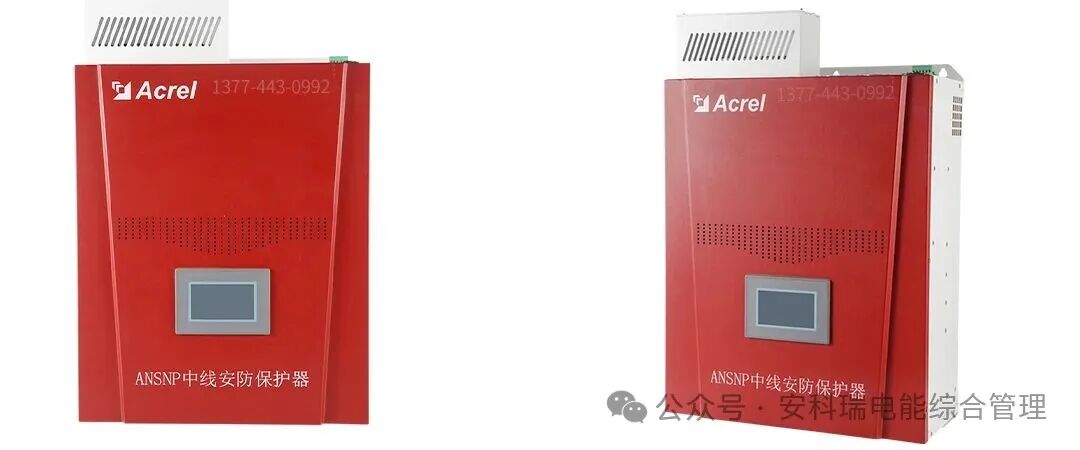

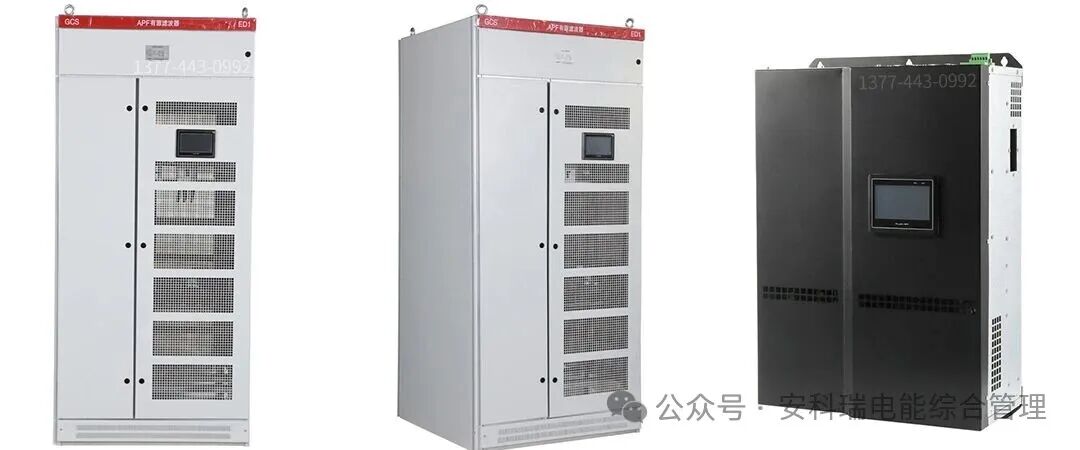

② 谐波治理类：有源电力滤波器、中线安防保护器、谐波保护器

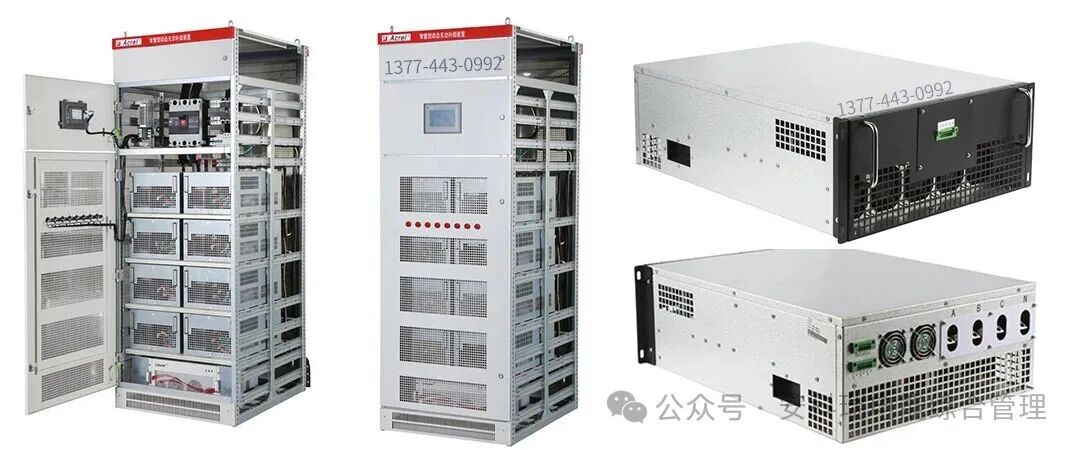

③ 有源无功补偿类：静止无功发生器

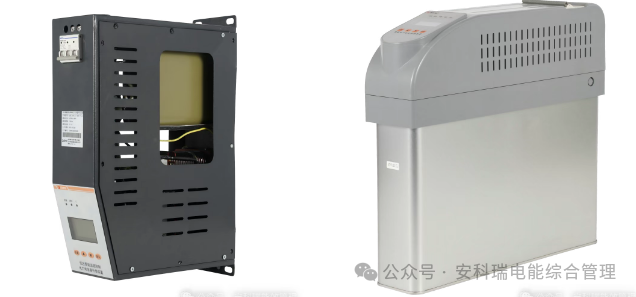

④ 传统无功补偿类：智能电容电容器/电抗器

⑤混合补偿类：混合动态滤波补偿装置、混合动态消谐补偿装置、智慧型动态无功补偿装置

2.3. 安科瑞平台功能

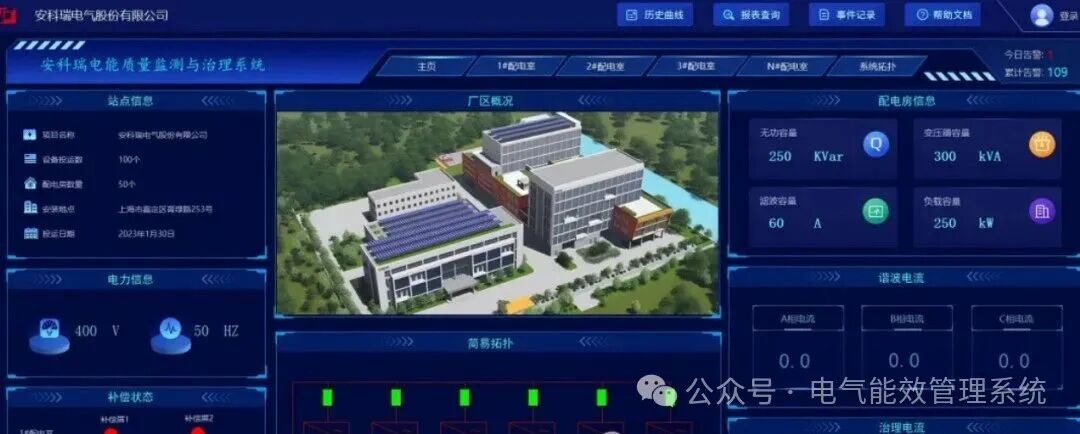

①功能展示-可视化管理

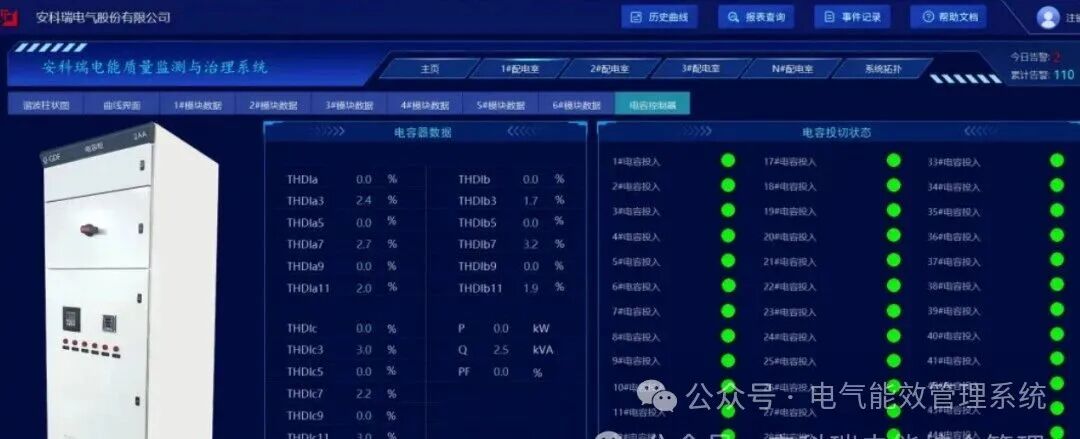

⑤ 稳态监测

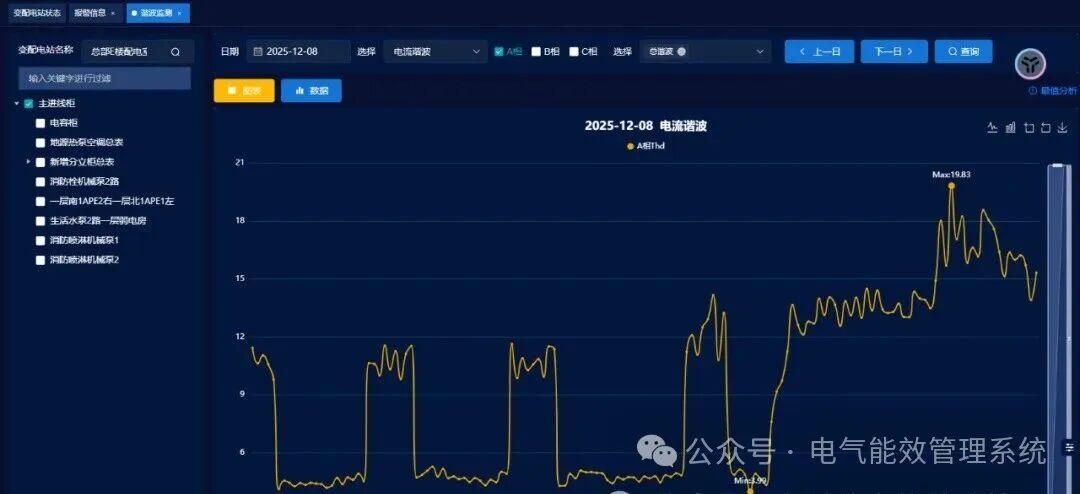

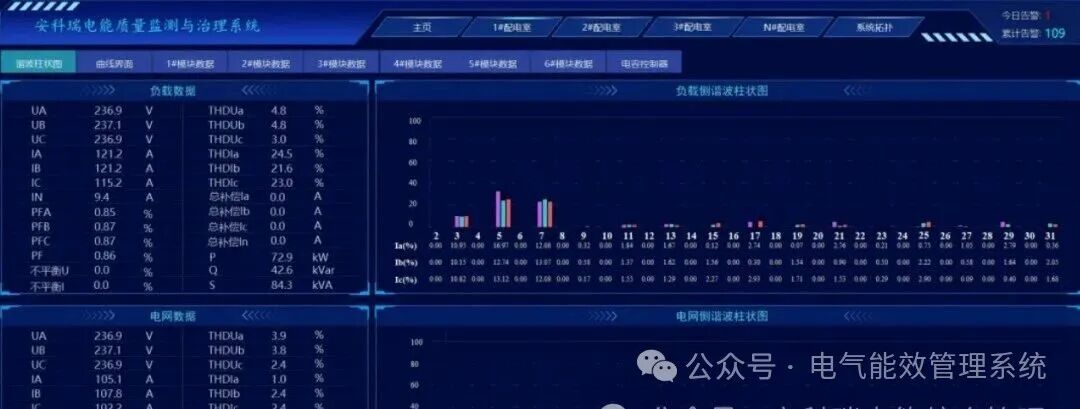

⑥ 谐波监测界面
