稳定供电“云”保障 —— 安科瑞AcrelCloud-1000变电所电力运维解决方案

①专业电力运维企业：运维企业需定期派遣专业团队前往用户变电室检查设备运行情况。

②电力三产：承包电力安装工程，提供电力服务，结合运维云平台功能大幅提升服务质量效率。

③园区物业：可使用平台电能监测与用能分析功能实现远程在线监测多个变电所环境。

④大型企业：大型企业内部往往存在多种系统，为保证各系统正常运转，需人员定期巡查设备。

⑤学校、医院等更多存在管理设备管理与电力监控需求的行业。

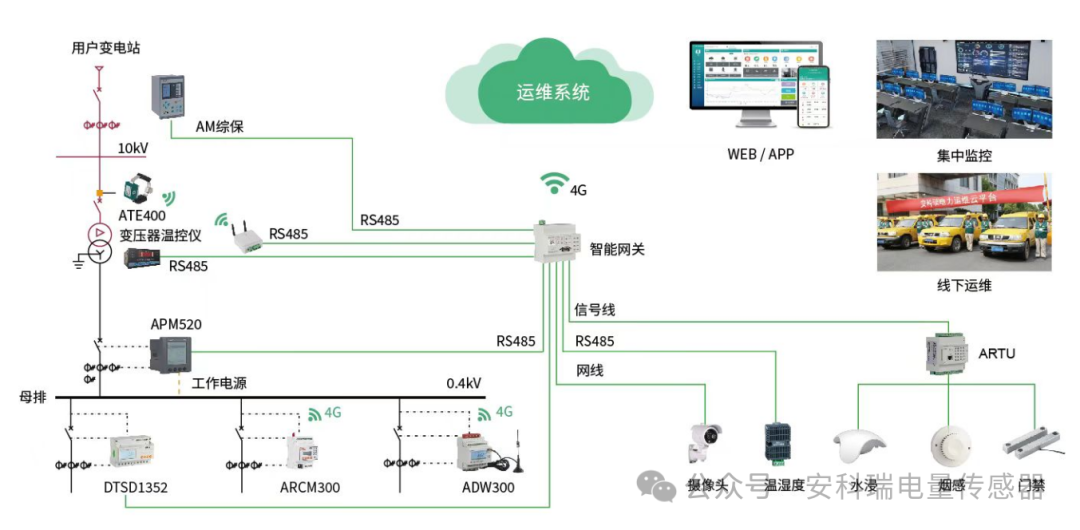

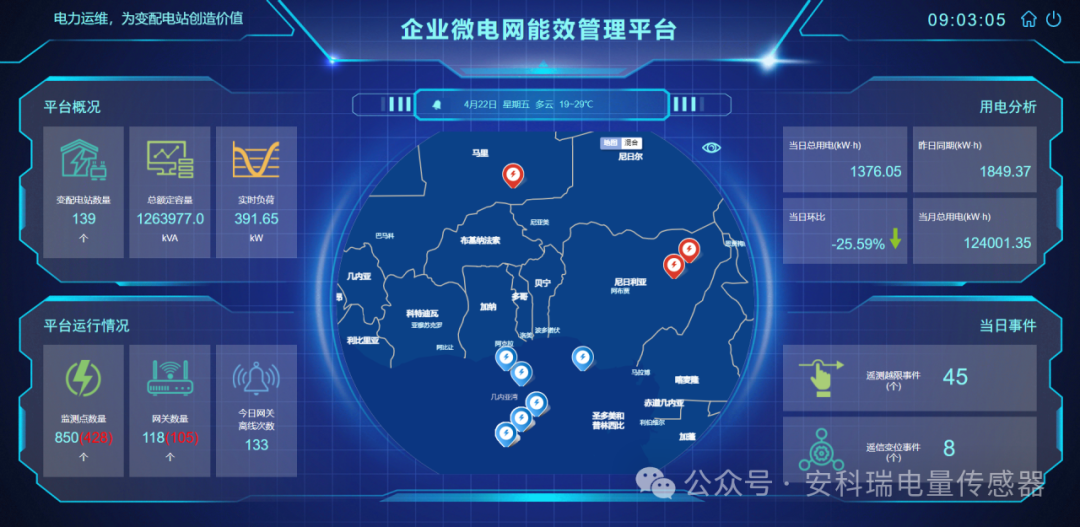

AcrelCloud-1000电力运维云平台采用现代互联网通信技术、云计算、大数据分析等流行技术开发，通过高算力边缘计算网关采集智能仪表与传感器的数据并统一化、标准化处理，上传到云服务器统一存储，并通过平台实现对电能在线实时监测、用能情况分析、设备的精益管理、任务的合理调度、月度报表展示等功能，以此来达到帮助用户分析变电所运行环境，减少故障停电时间，保障电网稳定供电与设备安全运行的目的。

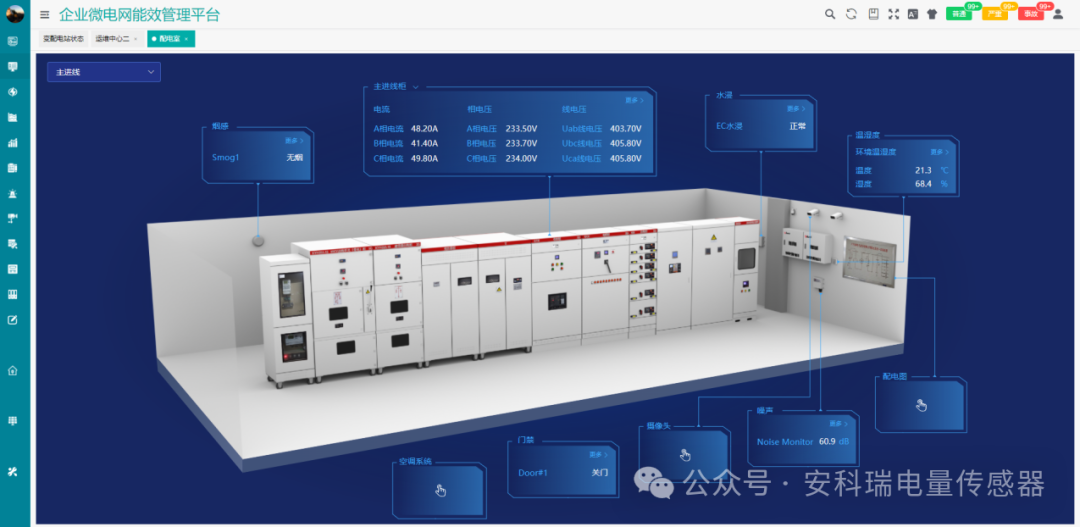

4.1 配电房3D监测

采用3D建模构图，和配电房实际环境匹配，可以实时监测配电房内安装的各类传感器和柜体状态和配电房进出线的电力运行状态；

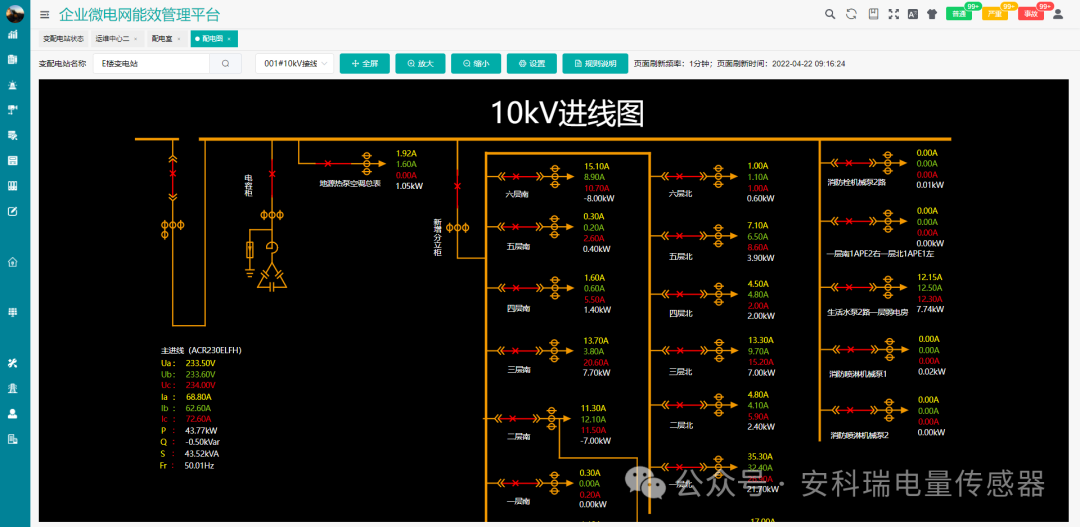

4.2 配电组态图

实时在线监测变电所内各配电回路的各项电力参数，通过配电主接线图整体了解配电运行情况。

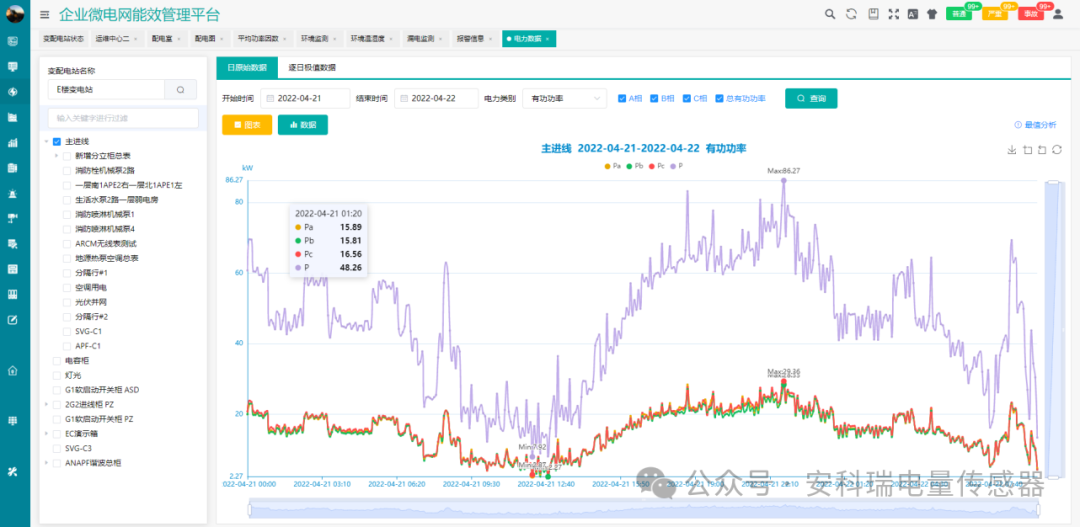

4.3 电力监测

电力数据显示选定变电所选定回路的电力数据和曲线，包括电流、相电压、线电压、频率、功率因数、有功功率、无功功率、视在功率、电压、电流不平衡度等参数；并支持支持逐日极值统计，方便用户通过用户通过表格查询数据。

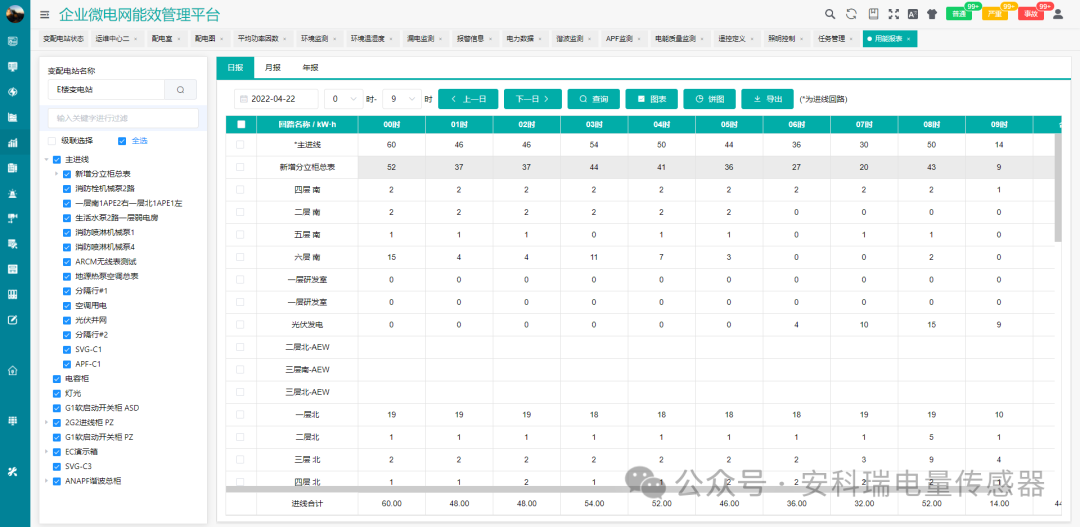

4.4 用能分析

用能报表显示各回路的用能数据，包括日报、月报、年报，日报显示分时用能，月报显示分日用能，年报显示分月用能，报表可以导出。

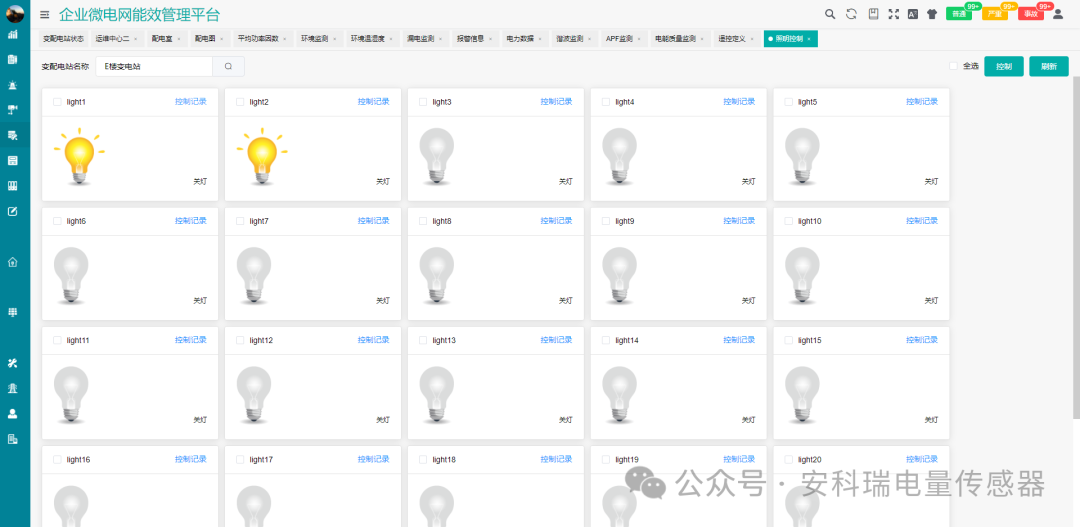

4.5 设备控制

支持遥信类设备的远程控制、支持标准协议的遥调功能；支持特定型号仪表的消音、自检、复位功能。

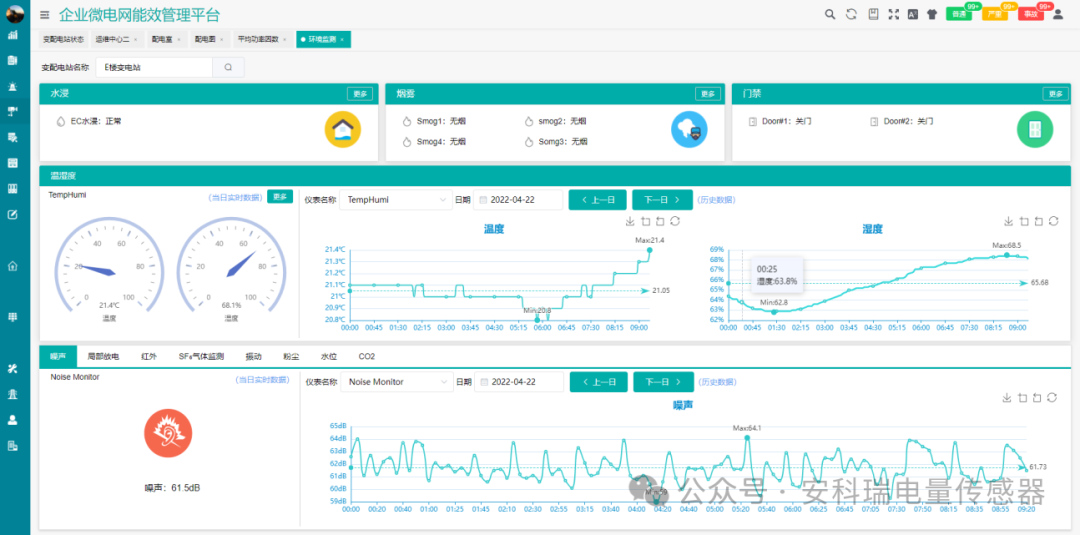

4.6 环境监测

通过在变电所中安装门禁、烟雾探 测器、水浸探测器、红外探测器， 实现变电所防侵入、火灾报警、水浸报警、小动物侵入报警等功能。

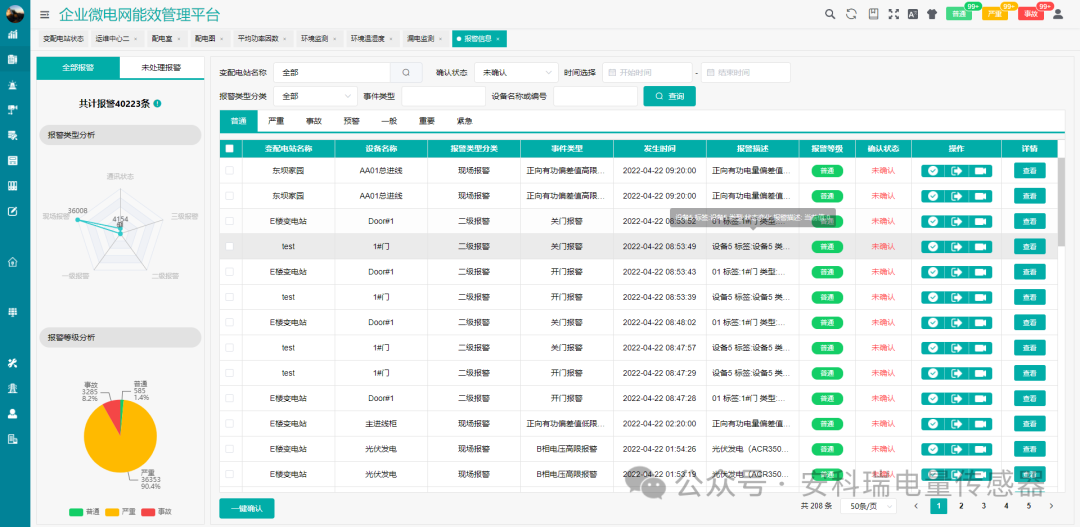

4.7 报警通知

平台可配置遥信变位报警（水浸、烟雾、门磁、开关跳闸等）、遥测越限报警（过压、欠压、过流、线缆温度过高、绕组温度过高等）、运行报警（仪表离线、网关离线等），报警上下限可根据现场情况灵活配置；

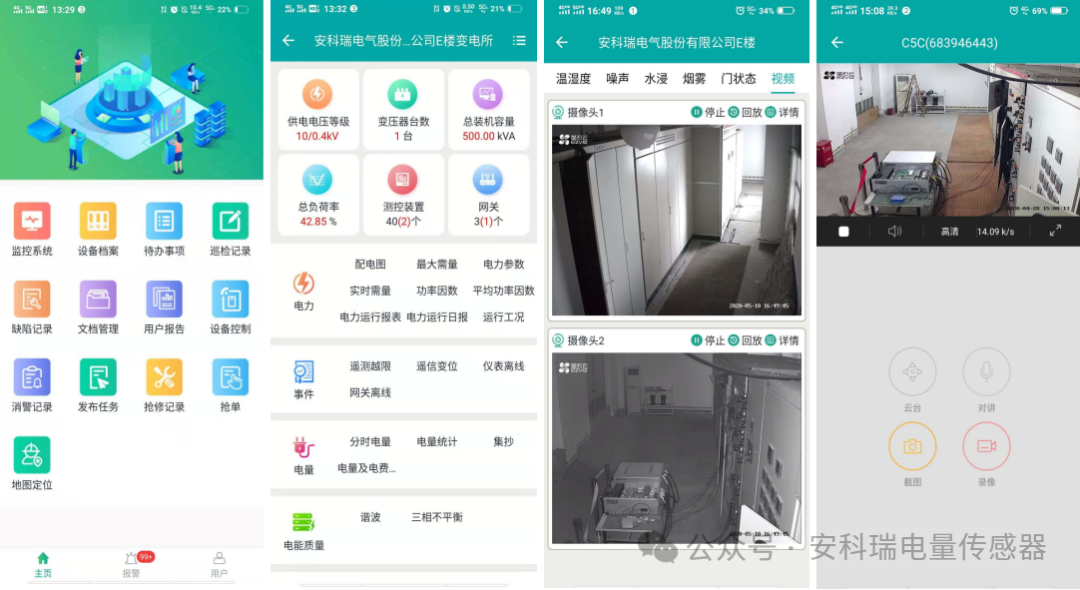

4.8 手机APP

通过手机APP实现配电图查看、视频监视及回放、电力参数查询、用能分析，并可通过手机接收报警、执行巡检、记录缺陷；

6.1 项目简介

该园区是中关村核心园林式综合商务园区，是中关村商业地产的项目，拥有众多跨国公司的入驻，是国内少数拥有LEED绿色建筑双铂金认证荣誉的写字楼园区。

园区有3个配电室，之前每个配电室有4个值班人员，2班倒，一共有12个值班人员。3个配电室已安装了第三方的仪表与监控系统，但表计类型老旧，计量不准，物业亟需一套管理平台。北京区业务员通过合作单位介绍，与物业机电部负责人就技术细节的详细沟通，对系统功能达成了一致。

6.2 建设内容

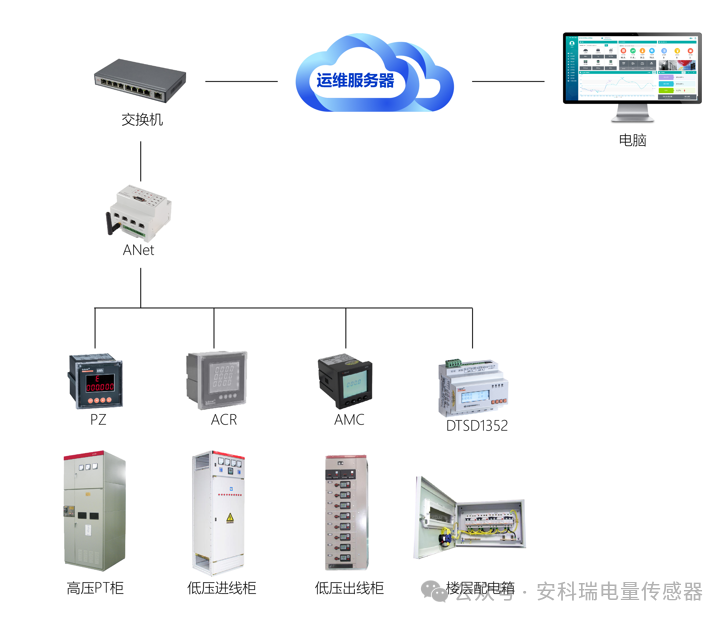

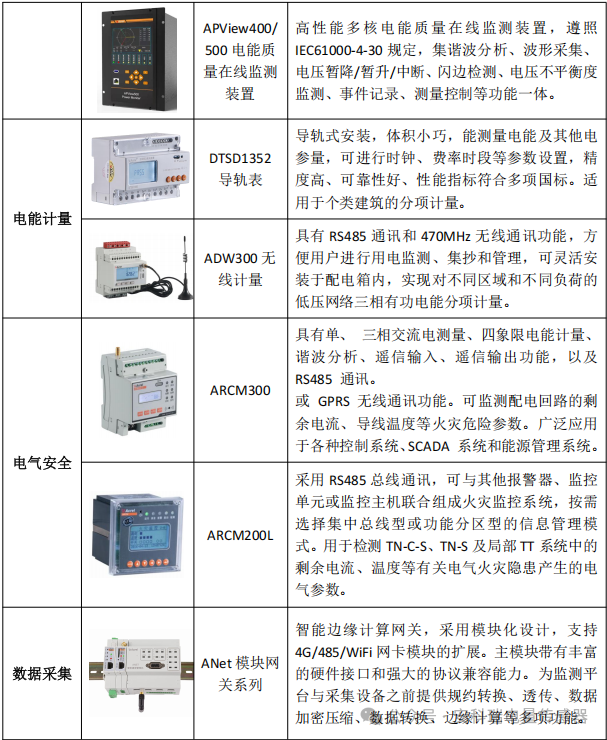

①替换原有的第三方指针表，高压PT柜装PZ表、低压进线使用带谐波监测的ACR表、低压出线使用AMC表，楼层中安装DTSD表；

②加装Anet网关，仪表数据通过Anet系列网关采集，项目总计1100多块表；加装摄像头实现在线监测；

③搭建私有服务器，Anet平台数据上传至服务器自建平台；

④数据库服务器复制同步。

6.3 项目总结

该园区通过搭建运维平台，实现了支持自动抄表、故障报警、能效分析、远程管理和在线监测等功能的智慧运维平台，弥补了原有系统的内网单机数据访问的缺点，提高了用能效率，降低了运维的成本，为园区的运维增效、能源数字化和节能降耗提供了数据支持。
