准确监测+智能保护：安科瑞ASJ系列剩余电流动作继电器及监控产品解决方案

01背景

随着电气现代化发展，人们生活发生改变，越来越多的电气设备开始进入家庭，用电设备的正常运行和人们的人身安全非常重要。而在民用建筑和工业建筑等的用电过程中，设备的安全运行和操作人员的人身安全也至关重要，因此，不仅需要对常规电压电流等电参量进行监测，还需要对漏电流进行监测。

漏电流是电器电路中的一种异常电流，指的是在电路中的部分电流从电源发出后，没有按照预定的路径通过相应的负载或元件，而是决定性地流向了地线或其他非目标路线的现象。如果未及时加以处理，漏电流可能会对人体和物体带来很大的危害。因此，控制漏电流的危害是非常重要的。

02漏电产生原因

①绝缘材料老化或破损

绝缘材料经过一段时间后，由于长期受到电场的压力、电流和温度等因素的作用，就会发生老化或破损，从而缩短器件的使用寿命。

②器件加工制造不良

在电子器件的制造过程中，如果出现挂锡、焊接不良、银浆打印不全等问题，也会导致电路中的电流局部流动不能正常，形成漏电流。

③线路设计问题

电器线路的设计也会导致漏电流的形成。例如，线路内部出现开路、短路和漏电问题，就会让电压流向地面或其他非预定的路径，使漏电流产生。

④用电误操作

在使用电器的过程中，因误操作可能导致漏电流。例如插座插头不良接触、接线方式错误等。在使用电器的时候接地不良，也会导致漏电流、感应流等现象。

03安科瑞剩余电流动作继电器产品解决方案

3.1剩余电流动作继电器的作用

①对直接接触电击事故的防护

对直接接触电击事故的防护中，剩余电流继电器（RCD）只作为直接接触电击事故基本防护措施的补充保护措施（不包括对相与相、相与N线间形成的直接接触电击事故的保护）。

用于直接接触电击事故防护时，应选用无延时的RCD，额定动作电流不超过30mA。

②对间接接触电击事故的防护

间接接触电击事故防护的主要措施是采用自动切断电源的保护方式，以防止由于电气设备绝缘损坏发生接地故障时，电气设备的外露可接近导体持续带有危险电压而产生有害影响或者电气设备损坏事故，当电路发生绝缘损坏造成接地故障，接地故障电流值小于过电流保护装置的动作电流值时，应安装RCD。

3.2应用场所及位置

3.2.1末端保护

下列设备和场所应安装末端保护剩余电流继电器：

1）术语I类的移动式电气设备及手持式电动工具；

2）工业生产用的电气设备；

3）施工工地的电气机械设备；

4）安装在户外的电气设备；

5）临时用电的电气设备；

6）机关、学校、宾馆、饭店、企事业单位和住宅等除壁挂式空调电源插座外的其他电源插座或插座回路；

7）游泳池、喷水池、浴室、浴池的电气设备；

8）安装在水中的供电线路和设备；

9）医院中可能直接接触人体的医用电气设备；

10）农业生产用的电气设备；

11）水产品加工用电；

12）其他需要安装RCD的场所。

3.2.2线路保护

低压配电线路根据具体情况采用二级或者三级保护时，在电源端、负荷群首端或线路末端（农业生产设备的电源配电箱）安装RCD。

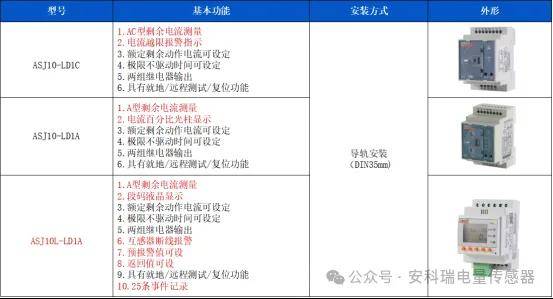

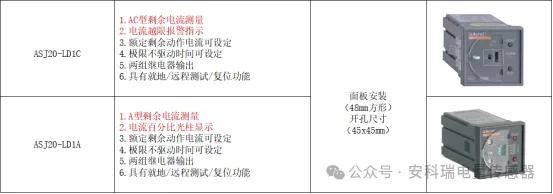

3.3产品选型

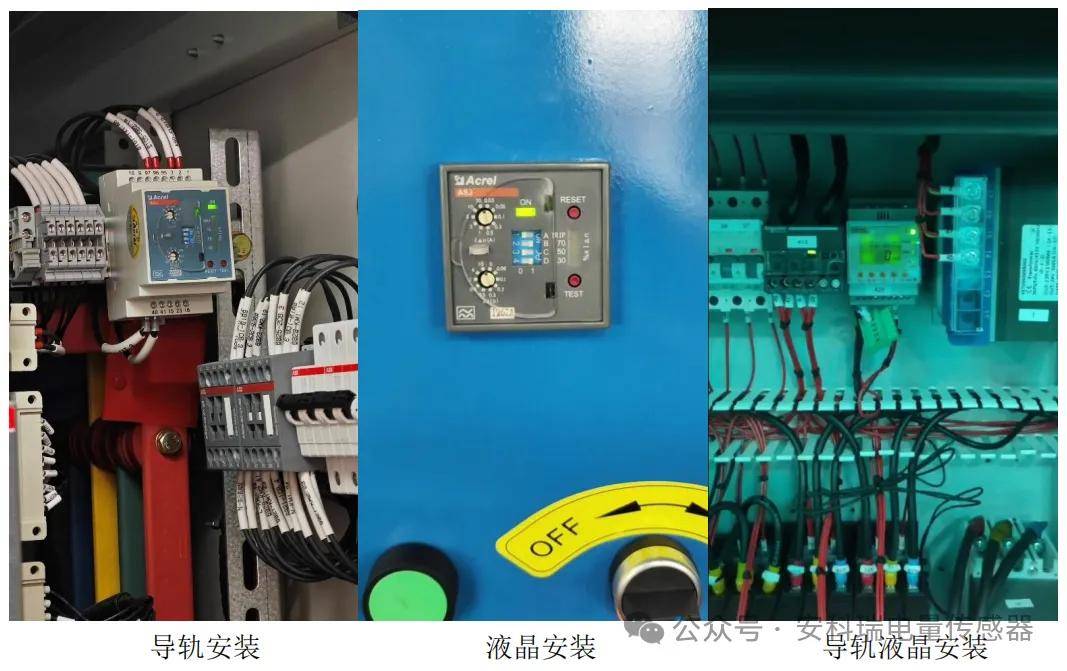

3.4产品安装实例

04结语

安科瑞ASJ系列剩余电流动作继电器及监控产品，凭借全场景适配能力与准确防护性能，为各类电气环境筑牢漏电安全屏障，有效规避电击及设备损坏风险，助力实现电气安全的精细化、可靠化管理。
