不止于监测，更在于治理：安科瑞电能质量在线监测装置助力电网运行

什么是电能质量？

电能质量是指电力系统中电能的质量。理想的电能应该是电参数波形为的对称正弦 波。一些因素会使波形偏离对称正弦，由此便产生了电能质量问题。一方面我们研究存在哪 些影响因素会导致电能质量问题， 一方面我们研究这些因素会导致哪些方面的问题，最 后，我们要研究如何消除这些问题，从而使电参数波形接近正弦波。

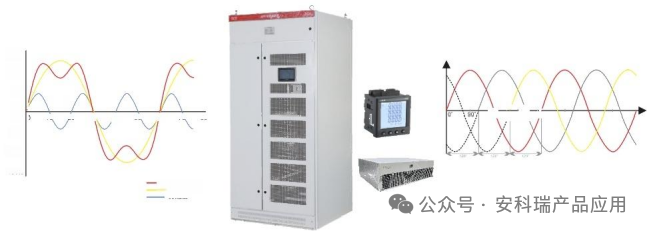

波形偏离对称正弦波       电能质量综合治理系统       对称正弦波

  电能质量中常见的问题

带来的危害

▶降低电网、输电及用电设备的 使用效率

▶零线过热

▶用电设备发热、加速老化，从 而降低设备的使用寿命

▶引起用电设备损坏，谐振严重 时还会引起跳闸事故

▶电气测量仪表计量不准确

▶用户吸收电网总功率变大，导 致供电变压器容量被占用

1. 高性能硬件平台

       采用双ARM核处理器，分别负责系统运算与实时数据采样；

       每周波1024点高速采样，配合32GB eMMC存储，确保数据记录完整、精确；

       5英寸800×480彩色液晶屏，支持实时波形、故障录波就地查看与分析。

2. 丰富的接口资源

       支持8路电压/8路电流输入；

       提供16路继电器输出、22路开关量输入；

     具备2路RS485、4路以太网口（支持Modbus-TCP、IEC61850、FTP等协议）；

       集成GPS对时（IRIG-B）、USB维护口，满足多种通讯与维护需求。

3. 全面的电能质量监测功能

       稳态监测：电压、电流、功率、电能、频率、不平衡度、谐波（2–63次）、间谐波等；

       暂态监测：电压暂升、暂降、短时中断、瞬态事件；

       闪变与波动：短时/长时闪变、电压波动统计；

       高级分析：谐波功率、K因子、峰值因子、总需量畸变（TDD）等。

4. 智能分析与定位

       支持电压暂降/暂升源定位，帮助界定责任、定位扰动源；

       集成ITIC与SEMI F47容忍度曲线，适用于半导体、IT等敏感行业；

       具备PQDIF标准文件输出，便于数据共享与深度分析。

5. 灵活的组网与通讯

       支持WebServer远程访问，提供三种权限登录（游客、管理员、调试员）；

       可通过浏览器实时查看数据、设置参数、下载录波文件；

       兼容IEC61850、Modbus-RTU/TCP等主流通信规约，轻松接入综合监控系统。

工业用户：钢铁、化工、汽车制造等对电能质量敏感的企业；

公共设施：医院、机场、地铁、数据中心等关键负荷场所；

新能源场站：风电场、光伏电站并网点电能质量评估；

配电自动化系统：省地调、配电房、智能变电站的监测与治理联动。

采样精度   电压/电流有效值 ±0.1%，功率 ±0.2%

谐波测量  符合GB/T 14549，支持2–63次谐波与0.5–62.5次间谐波

事件录波   支持手动、定时、事件触发，前后周期可设

防护等级   IP51，适应恶劣工业环境

对时方式  GPS（IRIG-B）、SNTP、手动对时，精度±1ms

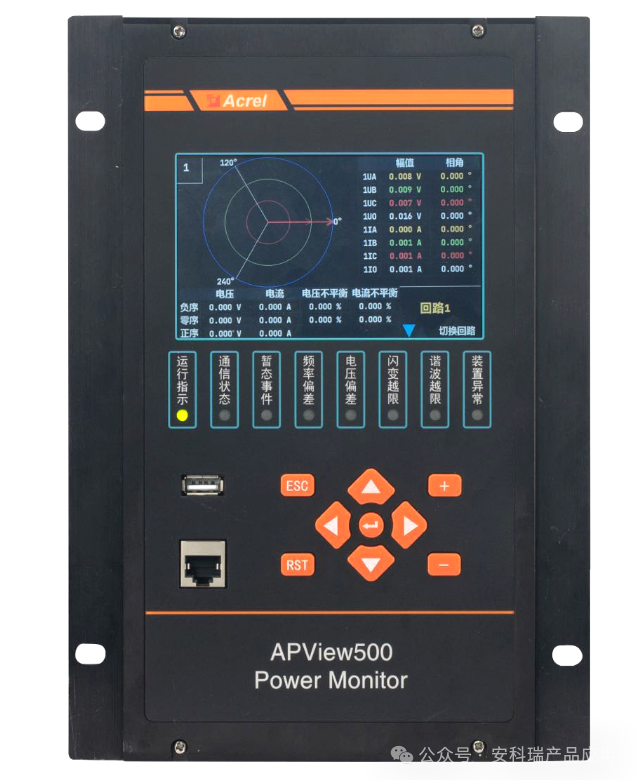

     安科瑞电气APView500电能质量在线监测装置，以国标精度为基石，集实时监测、智能分析、数据追溯与通讯互联于一体，构建了全面数字化电能质量管理体系。它赋予用户对电网运行状态的全景洞察力，精准定位电能质量问题核心，为提升供电可靠性、保障设备安全运行、实现能源精细化管理提供了可信赖的数据决策支持。
