安科瑞电力监控解决方案助力山东某材料科技项目攻克复杂电力系统管理难题

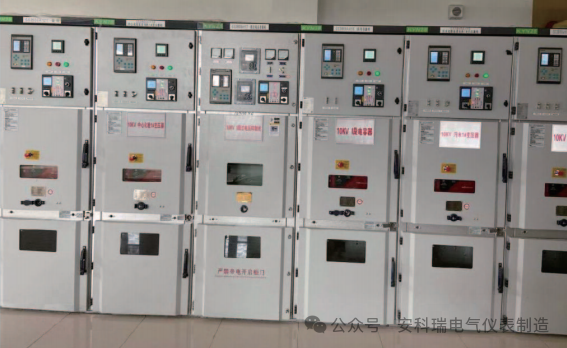

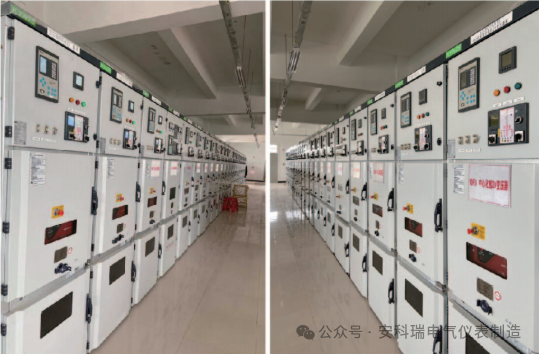

本工程系统包含3个变电站(所)分别为35/10kV变电站、10kV装置变电所和10kV循环水厂变电所。

三个变电所均配置有后台监控系统，35/10kV变电站中放置三套后台电脑，两个10kV变电所各配置一套后台系统。

除10kV部分保护数据外，变电所下的0.4kV进线保护和母联保护，马达保护装置数据均上传接入10kV变电所后台系统。

最终两个10kV变电所数据通过光纤上传到35/10kV 变电站后台，进行集中监控。

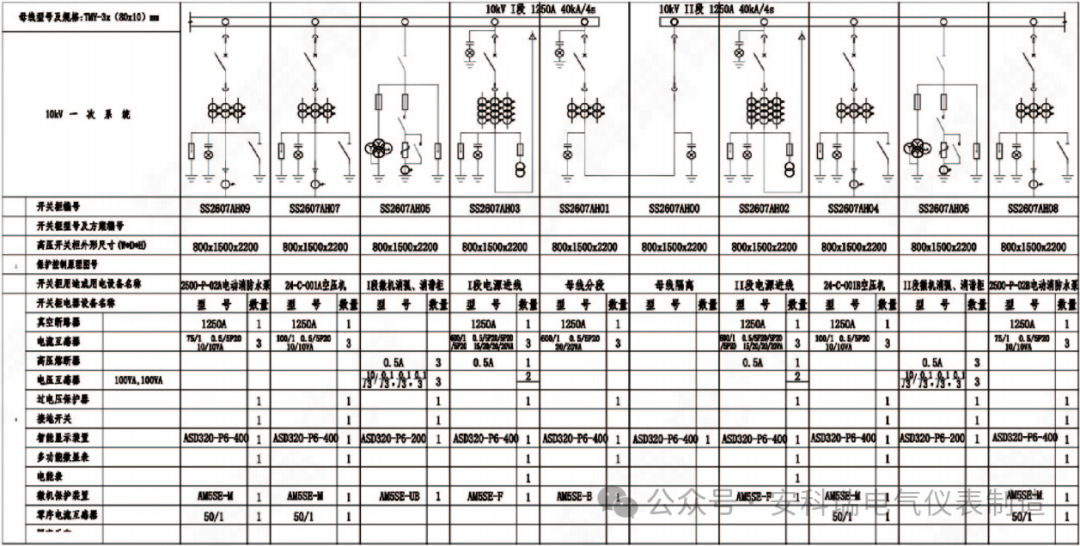

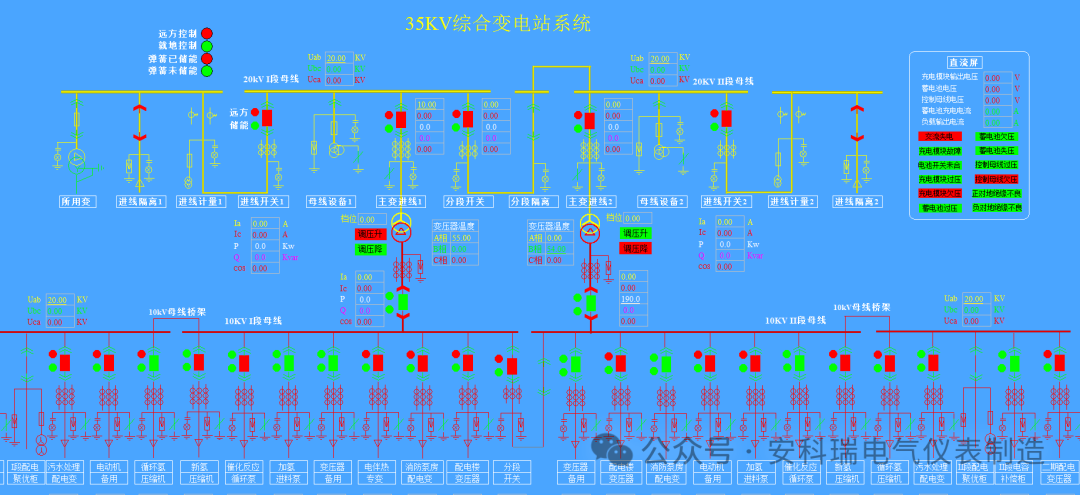

35/10kV 变电站集控系统同时预留了中心化验室变电所，办公楼变电所，污水处理站变电所，罐区变电所的数据接口。集控系统要求配备了智能设备接口，充分保证系统的安全可靠运行。具体配电系统图如下：

实时监测：

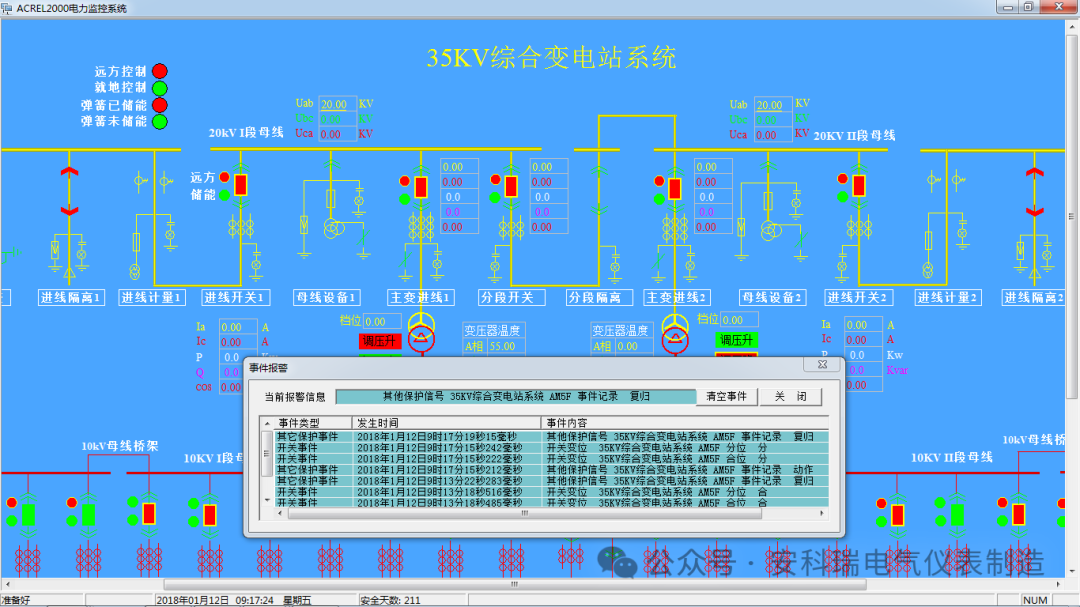

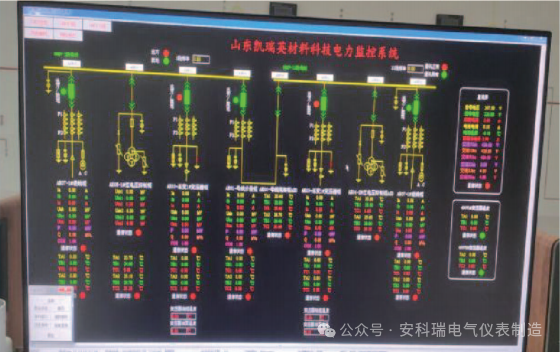

安科瑞Acrel-2000电力监控系统人机界面友好，能够以配电一次图的形式直观显示配电线路的运行状态，实时监测各回路电压、电流、功率、功率因数等电参数信息，动态监视各配电回路断路器、隔离开关、地刀等合、分闸状态及有关故障、告警等信号。

详细电参量查询：

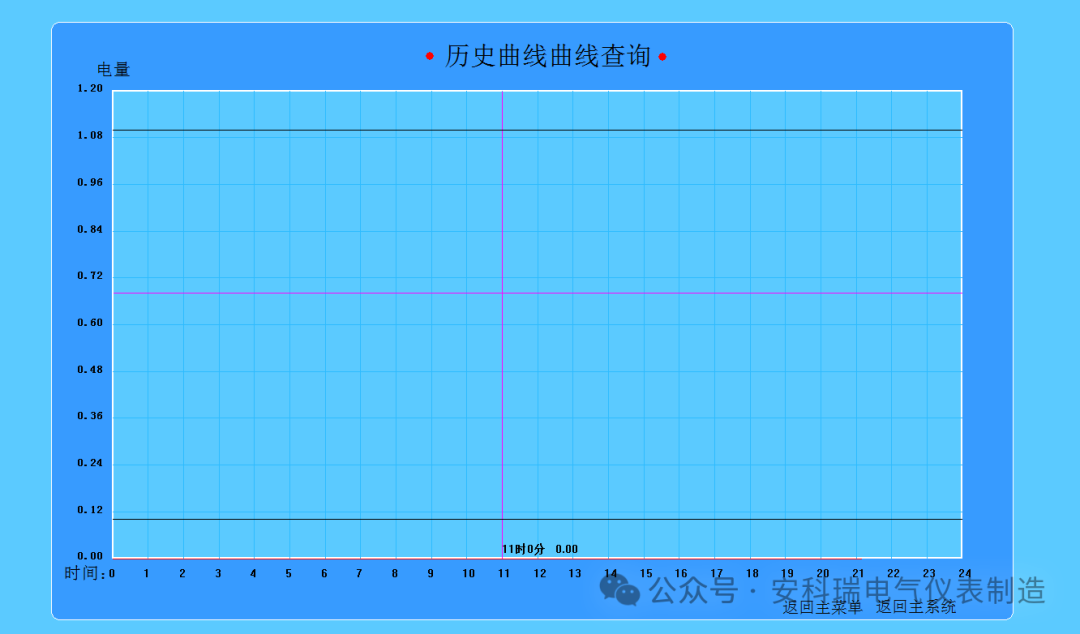

在配电一次图中，可以直接查看该回路详细电参量，包括三相电流、三相电压、三相总有功功率、总无功功率、总功率因数、正向有功电能，并可以查看24小时相电流趋势曲线。

运行报表：

查询各回路或设备规定时间的运行参数，报表中显示电参量信息应包括：各相电流、三相电压、总功率因数、总有功功率、总无功功率、正向有功电能等.

实时报警

安科瑞Acrel-2000电力监控系统具有实时报警功能，系统能够对配电回路断路器、隔离开关、接地刀分、合动作等遥信变位，保护动作、事故跳闸等事件发出告警。

用户权限管理

安科瑞Acrel-2000电力监控系统为保障系统安全稳定运行，设置了用户权限管理功能。通过用户权限管理能够防止未经授权的操作（如遥控的操作，数据库修改等）。可以定义不同级别用户的登录名、密码及操作权限，为系统运行、维护、管理提供可靠的安全保障。

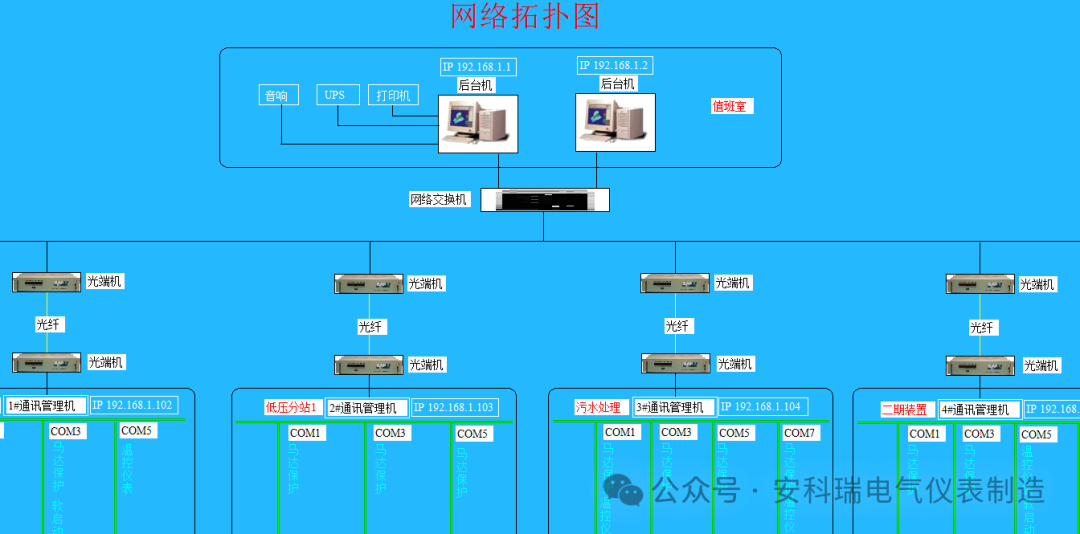

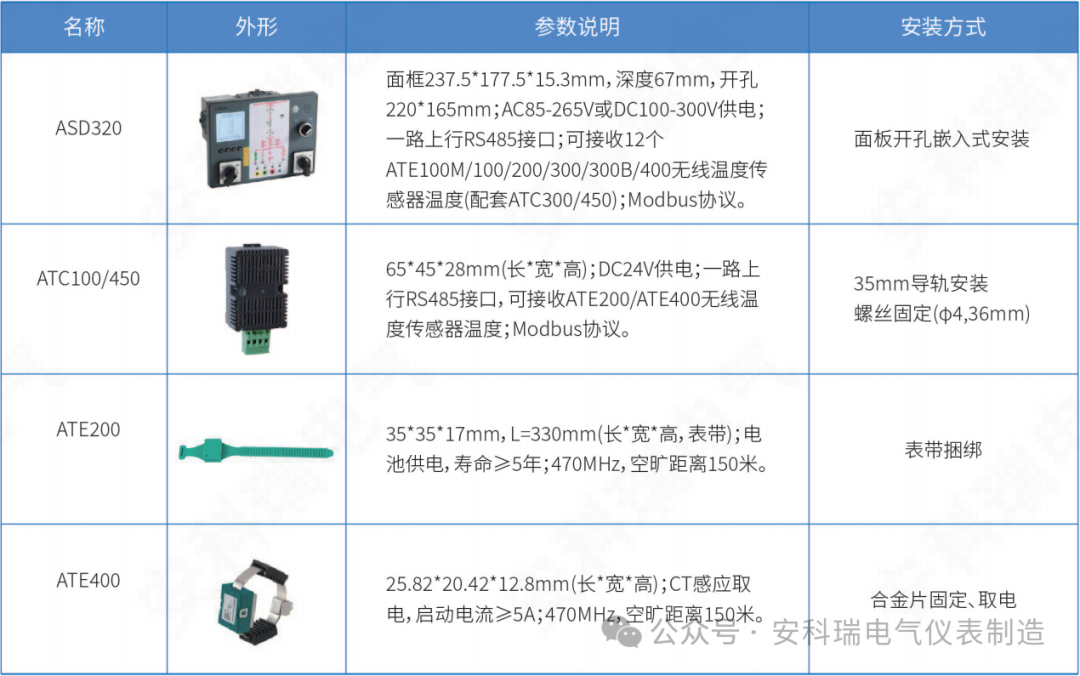

网络拓扑图

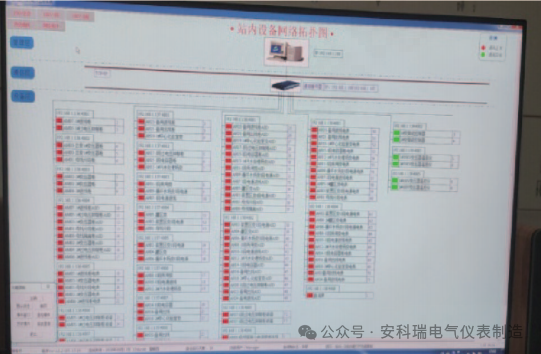

安科瑞Acrel-2000电力监控系统支持实时监视接入系统的各设备的通讯状态，能够完整的显示整个系统网络结构；可在线诊断设备通讯状态，发生网络异常时能自动在界面上显示故障设备或元件及其故障部位。

运行报表：

查询各回路或设备规定时间的运行参数，报表中显示电参量信息应包括：各相电流、三相电压、总功率因数、总有功功率、总无功功率、正向有功电能等.

实时报警

安科瑞Acrel-2000电力监控系统具有实时报警功能，系统能够对配电回路断路器、隔离开关、接地刀分、合动作等遥信变位，保护动作、事故跳闸等事件发出告警。
