赋能北海某氧化铝项目：安科瑞智能操控·无线测温·局放监测一体化方案

氧化铝作为现代工业关键无机非金属材料，性能优异、环境友好，广泛应用于冶金、电子等多领域，是推动产业升级的重要支撑。其生产过程中，变电所电力系统稳定运行对生产连续性至关重要，需通过智能操控、无线测温及局放监测等装置保障设备安全。本次铝工业循环经济项目，依托海外铝土矿资源与港口优势，响应广西铝产业“两头在内、中间在外"发展策略，打造绿色循环经济产业链，建成后将联动下游电解铝、光伏玻璃等产业，提升铝资源本地转化率。项目于2025年6月开工，将在10KV中变配电站使用安科瑞智能操控、无线测温与局放监测产品，监测并控制开关柜内环境、接点温度，同时监测开关柜局放情况。

2.1产品需求

本次针对某氧化铝项目要求为10KV开关柜配备智能操控装置，该装置需具备实时监测系统电参量与运行物理量的能力，涵盖开关状态动态模拟展示、高压带电显示及闭锁、验电核相、无线测温数据呈现、开关柜局放监测、环境温湿度监测，以及电压、电流、功率等参数的监测与可视化显示；同时还需具备强制加热、强制照明、人体感应、语音报警提示功能，并集成远方/就地切换开关、分合闸开关、储能开关等操控组件。

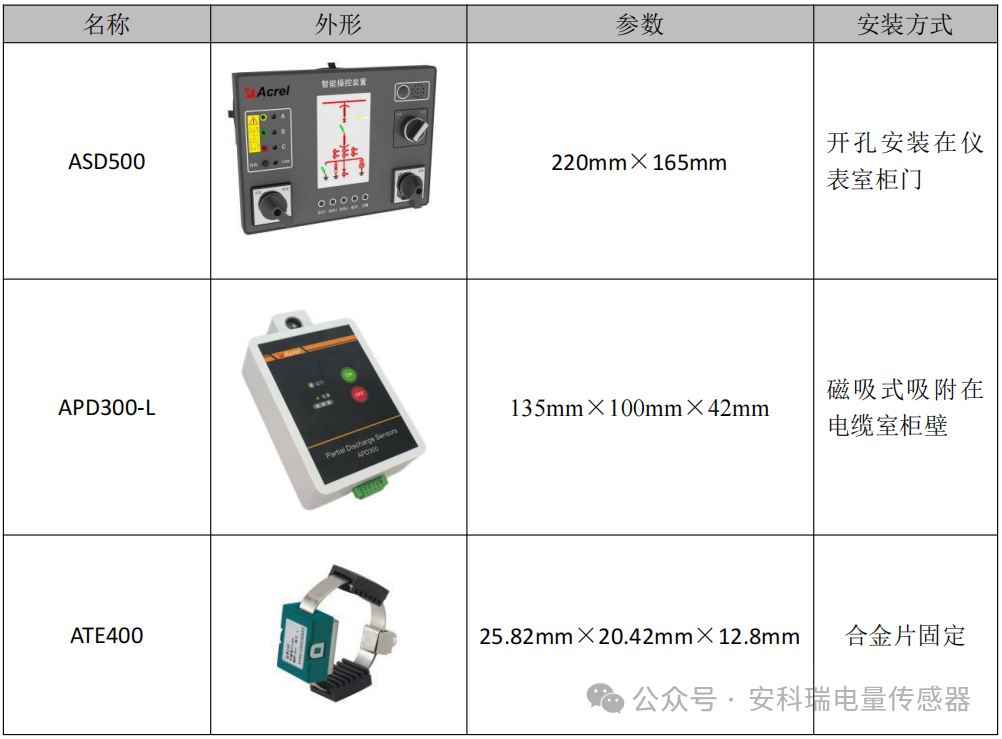

本项目所应用的安科瑞智能操控及局放监测产品详情如下表所示：

2.2配置方案

本项目针对10KV高压柜，完成智能操控产品与局放监测产品的配套配置工作。其中，智能操控装置ASD500部署于仪表室柜门位置，单柜配置一台；局放监测装置APD300-L安装在电缆室柜壁处，同样为单柜配置一台；每台高压柜均配套安装9点无线测温传感器。

在本次氧化铝项目实施过程中，共投入安科瑞智能操控装置ASD500合计347台，开关柜局放监测装置APD300-L合计347台，无线测温传感器则共计部署3123点，满足项目监测与操控需求。

本次项目中使用了智能操控装置ASD500、开关柜局放监测装置APD300-L、以及无线测温传感器ATE400，下面将对项目中使用的三款装置进行产品介绍。

3.1 智能操控ASD500

ASD500开关柜综合测控装置用于3~35kV户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。具有一次回路模拟图及开关状态指示，高压带电显示及核相，自动温湿度控制，加热回路故障告警，分合闸回路完好指示、分合闸回路电压测量、预分预合闪光指示、电气节点无线测温，人体感应自动照明，语音提示，电参数测量，局放监测，RS485及以太网通讯接口等众多功能，集操作、显示于一体。

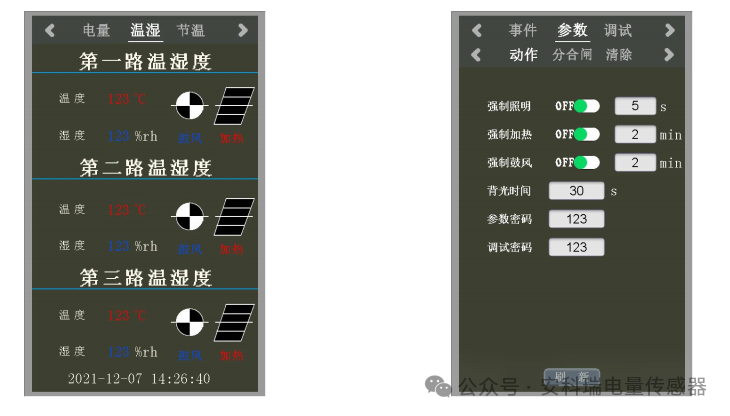

1）温湿度显示界面：采用数字式温湿度控制，当环境相对湿度≥85%，启动加热，当相对湿度≤77%，停止加热；当环境温度≥40℃，启动风扇鼓风，当温度≤35℃，停止鼓风。当环境温度≤5℃，启动加热，当环境温度≥13℃，停止加热。ASD500可测量并采用LCD显示现场环境的温度和湿度，带有加热、鼓风控制接点，可根据需要，自行设定加热、除湿、鼓风的上下限。

2）无线测温显示界面：装置通过无线温度接收器和各无线温度传感器直接进行温度值的传输，并采用液晶显示各无线温度传感器所测温度。当温度超过无线测温的高温定值，会产生告警记录，提示节点高温告警。

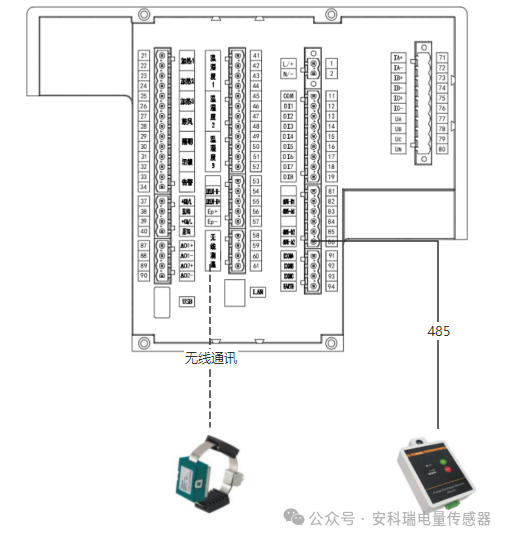

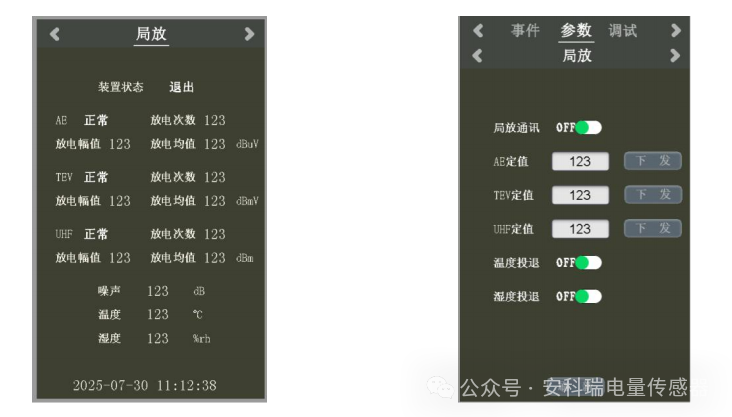

3）局放显示界面：局放装置APD300-L磁吸在开关柜内，再通过RS485接ASD500的第二路RS485（即背部端子85、86），测控装置可以显示超声波（AE）、地电波（TEV）、特高频（UHF）的放电幅值、均值和次数，以及环境噪声、湿度和温度。AE幅值超过AE报警定值同时AE放电次数超过25次，AE报警标志位致1；TEV幅值超过TEV报警定值同时TEV放电次数超过25次，TEV报警标志位致1；UHF幅值超过UHF报警定值同时UHF放电次数超过25次，UHF报警标志位致1。

3.2 局放监测APD300-L

APD300-L中压开关柜局部放电监测装置通过通过特高频传感器（UHF）、地电波传感器（TEV）和超声波传感器（AE）监测检测电气设备运行时的局部放电信号，从而判断高压电气设备内部是否存在绝缘隐患，提前预警，保障电力系统安全可靠运行。

3.3无线测温传感器ATE400

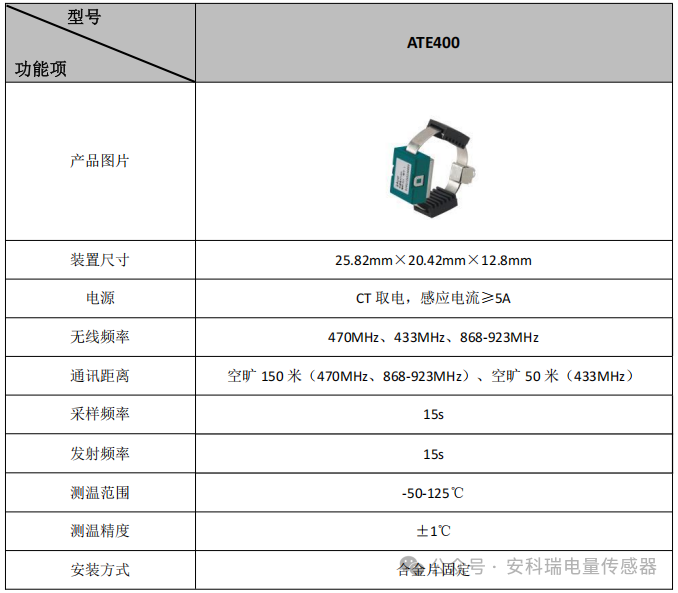

无线测温传感器ATE400可用于3~35kV户内开关柜，包括中置柜、手车柜、固定柜、环网柜等多种开关柜；也可用于0.4kV低压柜，包括固定柜，抽屉柜等。可安装于柜内任何发热点上，利用无线数据传输技术实时发送监测数据，再通过接收装置将温度数据传输到显示装置或者远程监控系统。

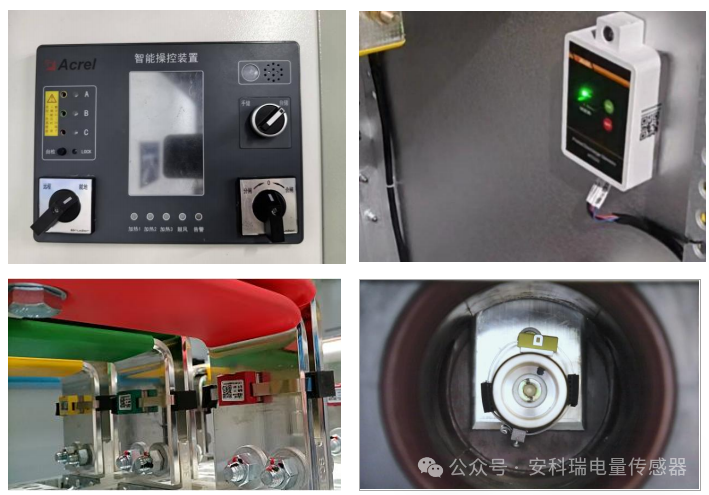

现场10KV开关柜仪表室柜门安装智能操控装置ASD500，电缆室柜壁安装局放监测装置APD300-L。

10KV变电所是电力分配核心，承接110KV高压与400V低压供电。电缆长期带载易因绝缘老化破坏电气稳定性，引发火灾或大面积停电，局放监测可通过放电幅值与次数实时捕捉开关柜异常，为绝缘故障检修提供依据；无线测温装置能实时监测电气接点温升，及时预警规避事故；智能操控装置可监测并显示柜内物理量、电气量，兼具带电显示、防误报警等安全功能，还能接入多类传感器整合数据。三者协同发力，监测中压开关柜设备与环境状态，筑牢变电所安全稳定运行防线。
