破解电网畸变/无功损耗/三相失衡危机安科瑞ANAPF有源滤波全搞定

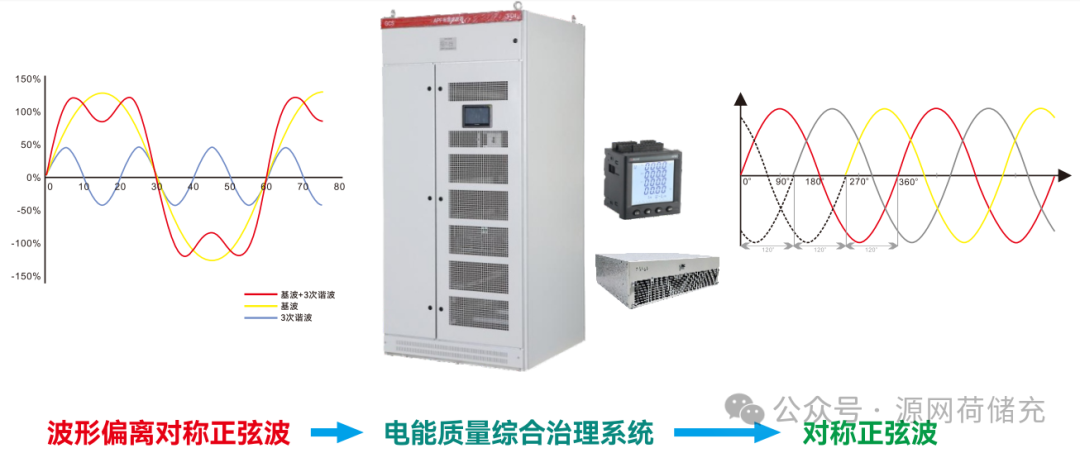

一、谐波污染：

• 谐波导致电压/电流畸变，降低电能质量；

• 谐波引发设备发热老化，如变压器、电缆、电机因谐波产生额外损耗，缩短使用寿命；

• 谐波造成精密设备误动作，如 PLC、数控系统、计量仪表受谐波干扰出现故障或数据偏差；

• 谐波引发谐振风险，与系统中电容、电抗等无源器件形成谐振，导致设备过压/过流损坏。

二、无功功率损耗：

• 无功功率引发供电损耗增加，导致变压器、线路线损上升，电费（力调电费）罚款；

• 无功功率造成供电设备利用率降低，变压器、开关柜等设备容量被无功占用，有效供电能力下降；

• 功率因数不达标，无法满足供电部门的功率因数考核要求。

三、相电流不平衡：

• 三相电流不平衡导致中性线过流，尤其3次谐波叠加时，中性线电流可达相线的3倍，引发中性线发热、烧断风险；

• 不平衡电流造成变压器偏磁发热，降低变压器运行效率和使用寿命；

• 三相电压不平衡，影响三相设备（电机、水泵、空压机）的正常运行，导致设备振动、噪声增大、出力不足。

• 重工业场景：冶金、矿山、水泥等行业，适配电弧炉、变频器、破碎机等设备产生的复杂谐波与无功冲击，避免设备过热、保护精密控制电路。

• 轻工业场景：汽车制造、电子加工、纺织等行业，解决焊接设备、伺服电机、PLC 控制系统带来的谐波干扰，保障生产线连续运行。

• 特种工业场景：港口码头（起重机、输送带）、轨道交通（牵引变流器、站台供电系统），应对动态负载下的快速谐波变化与三相不平衡。

• 大型商业综合体、写字楼：治理空调、电梯、LED 照明、UPS 电源等设备的谐波，降低变压器损耗，避免照明闪烁、电梯运行不稳等问题。

• 医疗场所：医院手术室、影像科（CT、MRI 设备），保障精密医疗设备不受谐波干扰，确保检测数据准确与医疗安全。

• 数据中心/通信基站：消除服务器集群、UPS 电池组、通信电源产生的高频谐波，提升供电稳定性，降低设备故障率与能耗。

• 分布式光伏/风电项目：解决逆变器产生的 2~50次谐波，避免谐波反馈至电网导致的电压畸变，满足并网标准。

• 充电桩集群：适配电动汽车充电过程中的非线性负载特性，平衡三相电流，降低充电损耗，避免对配电网的冲击。

• 市政基础设施：城市配电网、污水处理厂、轨道交通供电系统，改善电网电能质量，降低线损与变压器损耗。

• 多功能集成：同时实现2~50次奇次谐波滤除（可自定义13种滤波次段）、无功补偿（功率因数0.95~1可调）、三相不平衡补偿，支持功能优先级自定义（谐波/无功/ 不平衡优先）。

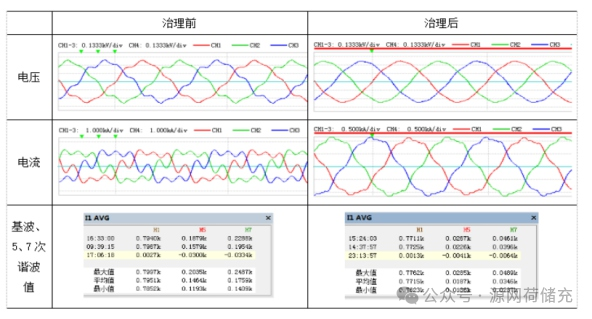

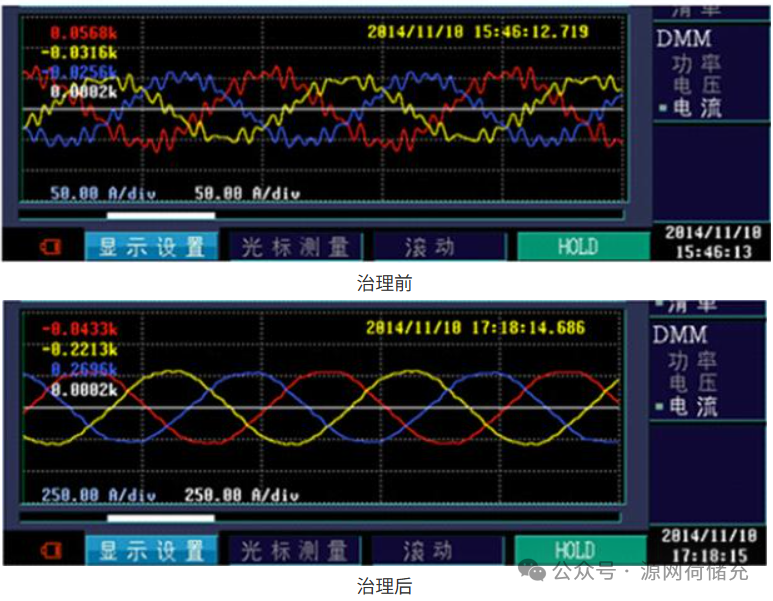

• 高效补偿性能：负载电流畸变率>20%时滤除率≥85%，<20%时≥75%，总谐波补偿率≥95%，满足高污染场景治理需求。

• 核心器件保障，数字控制系统，运算速度快、可靠性高。

• 算法与拓扑：滑动窗迭代DFT检测算法实现快速谐波提取，三电平拓扑结构降低开关损耗，LCL输出滤波结构避免高频载波干扰电网。

• 模块化设计：单模块故障不影响整机运行，支持多台主从并联扩容，800mm宽柜体容量可达1000A/750kvar，节省安装空间。

• 完备保护机制：具备过压、过流、过热、短路等二十余种保护功能，系统自诊断与故障报警（最多记录 500 条报警信息），自动限流避免过载烧毁。

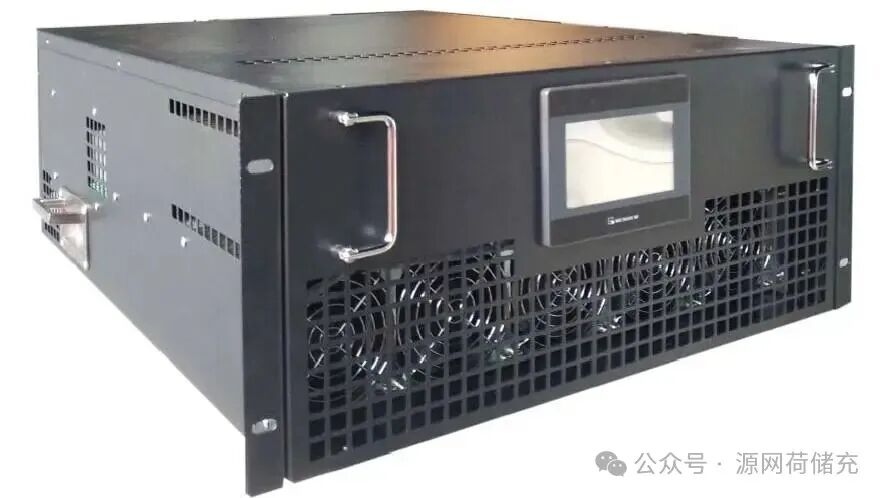

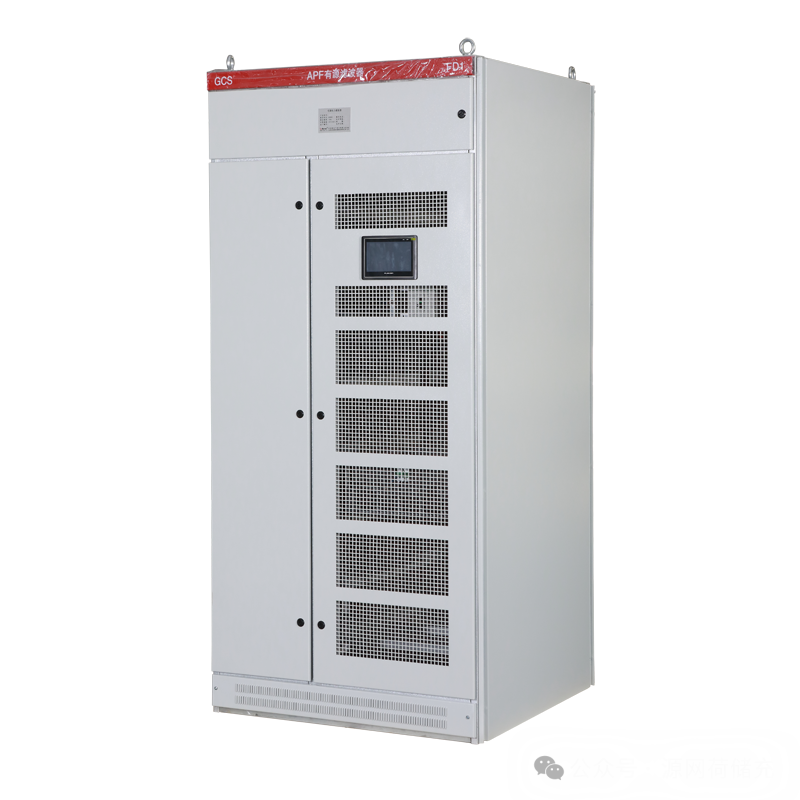

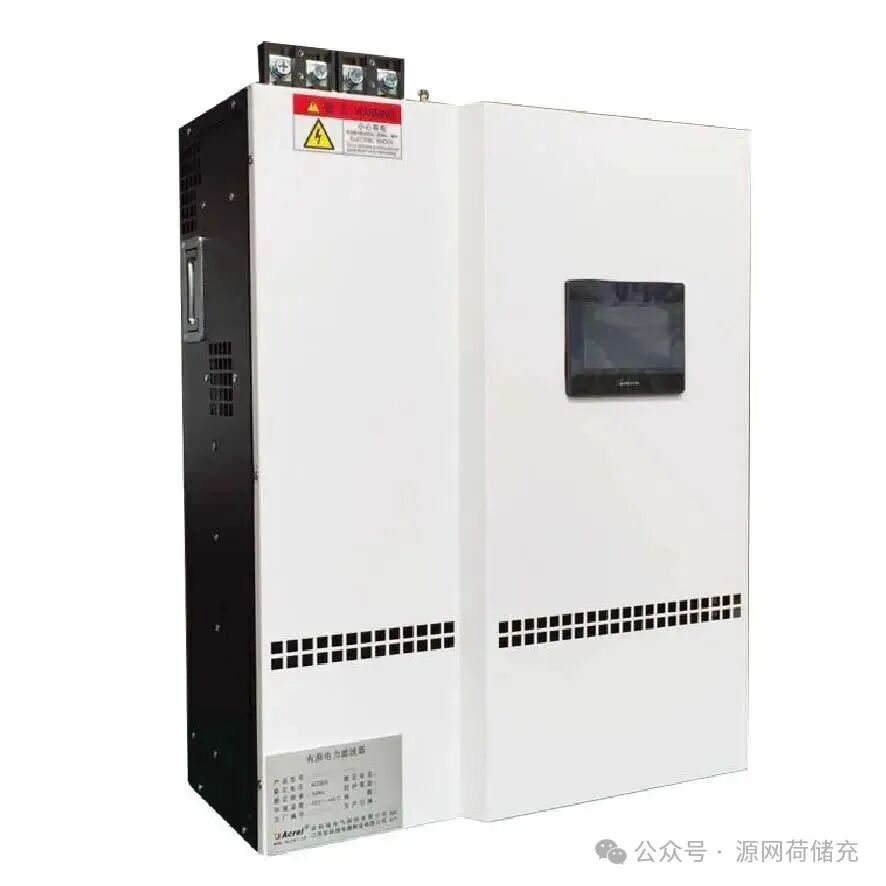

• 安装与操作便捷：支持整柜式（预留 600mm维护空间）与壁挂式（距地≥1.5m）安装，7寸大屏集中监控+4.3寸小屏本地操作，支持RS485/以太网通讯与Modbus协议，参数一键同步。
