分布式光伏绝缘监测怎么做？一文讲透装设方案与选型要点

在双碳目标持续推进的背景下，分布式光伏发电凭借装机灵活、就近消纳等优势，在工商业屋顶、厂房屋顶、园区等场景得到广泛应用。然而光伏直流侧作为典型的不接地系统，正负极对地无参考电位，绝缘下降初期隐蔽性强，普通漏电保护器难以识别，一旦发展为正负极对地短路，易引发直流拉弧、设备烧毁甚至火灾事故。

因此，在分布式光伏系统中配置绝缘监测仪，已成为保障电站安全运行、降低运维风险的重要手段。

一、光伏直流侧为什么必须装绝缘监测仪？

光伏直流侧属于 IT 不接地系统，从组串、直流汇流箱到逆变器直流端，正负极均不直接接地。当组件老化、线缆破损、支架磨损、浸水或施工损伤造成对地绝缘降低时，单点故障不会立刻触发跳闸，隐患长期潜伏。若放任发展，正负极先后发生对地漏电，将形成直流短路并产生电弧，而直流电弧难以自行熄灭，是光伏电站火灾的首要诱因。

具体来看，绝缘监测的价值体现在三个方面：

提前预警绝缘故障，防范火灾风险

绝缘监测仪可实时监测系统对地绝缘电阻，在绝缘劣化初期即发出告警，避免单点故障升级为短路、拉弧甚至起火，从源头降低电站火灾隐患。

保障运维人员人身安全

光伏直流系统电压最高可达 1500V，对地绝缘失效会导致设备外壳带电，运维人员巡检检修时存在高压触电风险。绝缘监测及时发现漏电隐患，可有效避免人员触碰带电部件发生事故。

减少设备损坏，降低停机损失

长期对地漏电会加速逆变器直流侧器件老化、线缆腐蚀，导致逆变器频繁报故障、限功率甚至停机。绝缘监测仪尽早提示隐患，便于业主选择合适窗口期安排检修，减少发电量损失。

二、绝缘监测仪装设原则：不是装得越多越好

很多人以为绝缘监测仪和电压表、电流表一样，每个回路装一个即可，实则不然。绝缘监测仪有明确的装设原则，盲目多装反而会造成信号干扰，影响测量准确性。

核心原则：一个独立 IT 系统仅配置一台绝缘监测仪

判断是否为独立 IT 系统，关键看是否有变压器或隔离型设备将配电系统分隔为不同部分。同一独立系统内，多台绝缘监测仪同时注入测量信号会互相干扰，导致数据失真。

绝缘监测仪监测的是整个 IT 系统对地的整体绝缘水平，覆盖变压器副边、母排、电缆、用电设备等所有带电部分。当报警发生时，可通过依次断开各支路供电开关，观察绝缘电阻是否恢复，逐步定位故障支路。

需要特别说明的是，TN-S、TT 等接地系统无法在线使用绝缘监测仪，这类系统通常采用剩余电流监测方案。

三、分布式光伏系统绝缘监测装设方案

根据 Q/GDW 1480-2015《分布式电源接入电网技术规定》，分布式光伏并网电压等级与装机容量对应关系为：8kW 及以下可接入 220V；8kW\400kW 可接入 380V；400kW\6MW 可接入 10kV；5MW~30MW 以上可接入 35kV。不同容量的电站，配电结构不同，绝缘监测装设方案也有差异。

方案一：小型分布式光伏（屋顶光伏等）

小型光伏系统结构相对简单，光伏组件汇流后经逆变器并入电网，分为隔离型逆变器和非隔离型逆变器两种情况：

• 隔离型逆变器：逆变器内部自带隔离变压器，交直流侧相互独立，可在直流侧和交流侧各设置一台绝缘监测仪。直流侧安装于汇流箱或逆变器内部，交流侧设置于并网开关处。

• 非隔离型逆变器：交直流侧无电气隔离，一般仅在交流侧装设一台绝缘监测仪。

• 若交流侧为接地系统，则无需设置绝缘监测仪。

方案二：中型分布式光伏

中型电站通常包含多台逆变器，装设逻辑与小型系统一致：

• 隔离型逆变器：直流侧绝缘监测仪数量与逆变器数量一一对应，交流侧统一配置。

• 非隔离型逆变器：仅在交流侧装设一台绝缘监测仪。

方案三：带故障定位的进阶方案

传统方案中，一台绝缘监测仪监测整个系统，报警后需人工逐路排查，耗时费力。对于规模较大的电站，可采用汇流箱分级监测 + 自动分合闸的故障定位方案：

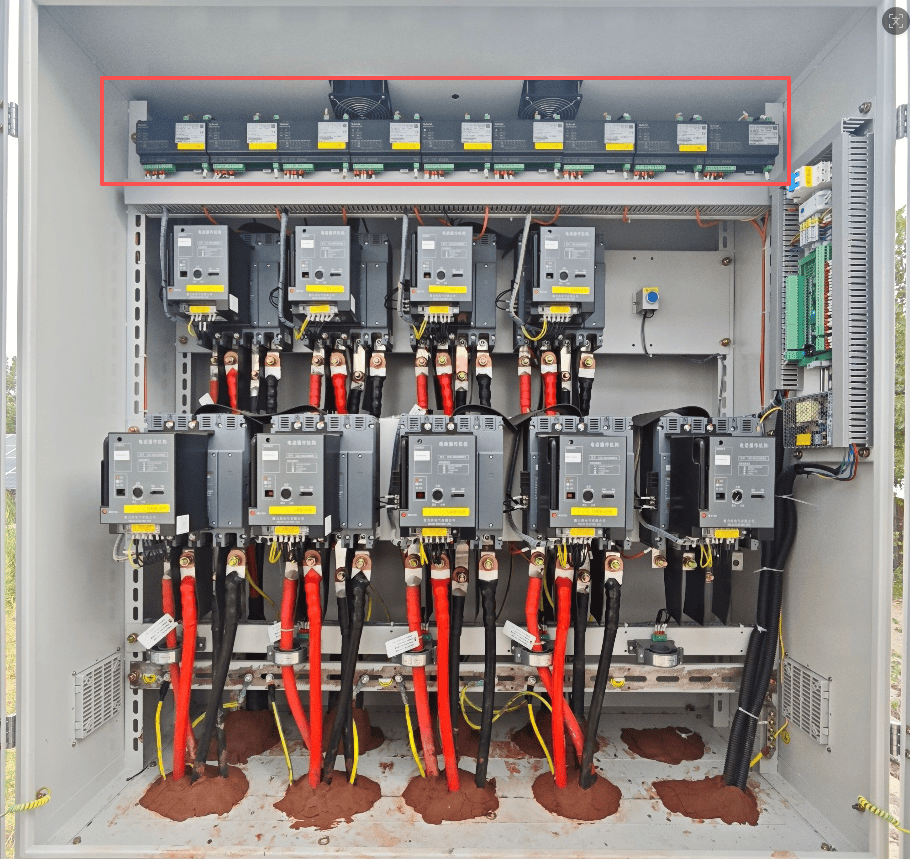

在每个汇流箱装设一台直流绝缘监测仪，正常运行时由逆变器侧主绝缘监测仪工作；检测到绝缘故障后，逆变器停机，分路断路器断开，各汇流箱绝缘监测仪依次启动检测，定位故障所在的光伏阵列。配合自动化监控系统，值班人员可在后台直接查看故障回路，切除故障点后其余正常回路可恢复合闸运行，大幅缩短故障排查时间，减少停机损失。

四、安科瑞光伏绝缘监测产品选型

针对分布式光伏不同电压等级、不同安装场景，安科瑞提供成熟的绝缘监测产品，满足直流侧及故障定位等多种需求。

AIM-D100-TS 系列直流绝缘监测仪

该产品专为 DC 15~1500V 直流不接地系统设计，适用于光伏直流侧、储能直流系统、直流屏、充电装置等场景。

• 宽电压覆盖：支持 DC 15~1500V 电压范围，适配主流 1500V 光伏系统

• 双参数监测：同时监测正负极对地绝缘电阻和系统电压，绝缘电阻量程 1kΩ~10MΩ

• 两种触发模式：默认通讯触发，也支持周期触发，可灵活适配故障定位分时监测需求

• 不平衡电桥法：测量精度高，抗系统电容影响能力强

• 安装便捷：35mm 标准导轨安装，插拔式端子，RGB 三色灯直观指示运行状态

• 通讯组网：一路 RS485 接口，Modbus-RTU 协议，可接入电站监控平台

• 两路继电器输出：分别对应预警、报警，可外接声光告警装置

五、结语

分布式光伏电站的安全运行，离不开绝缘监测体系。从单点绝缘预警到阵列级故障定位，合理的装设方案配合可靠的监测设备，既能防范火灾与触电风险，又能提升运维效率、减少发电量损失。

如果您正在规划光伏电站绝缘监测方案，或对产品选型、现场接线有疑问，欢迎私信交流，获取详细技术资料与一对一方案支持。
