配电柜“高温发烫”隐患治理案例：LED屏负载引发零线谐波过载如何解决

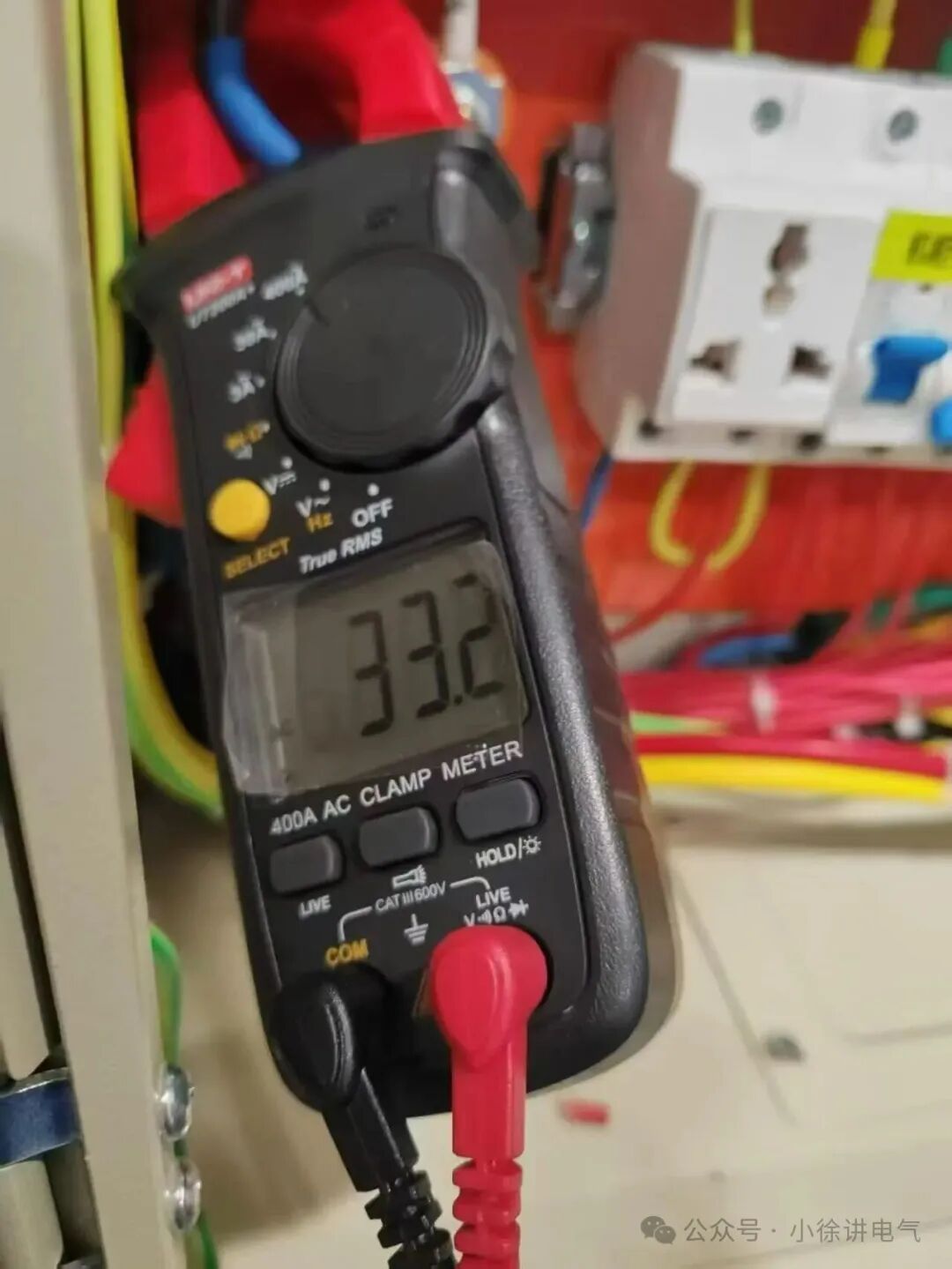

近日，我们接到国网某公司运维报修，其园区户外LED显示屏配套配电柜出现异常发热问题。运维人员现场排查发现，配电柜零线（N线）电缆手感温度明显偏高，使用钳形电流表实测零线电流高达33.2A，设备存在严重安全隐患，亟需排查治理。

从电力运维常规逻辑来看，三相配电系统负载均衡时，三相基波电流相位互差120°，流经零线后可相互抵消，零线电流理论上趋近于零。而本次现场零线出现33.2A大电流，核心诱因并非三相负载不平衡，而是3次谐波超标。

更为棘手的是，依据国家电气规范，零线严禁装设熔断器、开关等保护器件。这意味着超标的谐波电流会持续流经零线电缆，无任何过载保护、跳闸预警机制，只会持续加剧电缆发热、加速绝缘层老化，长期运行易引发电缆碳化、短路起火，是典型的隐蔽性电气火灾隐患。

故障根源

本次故障的核心诱因，是LED显示屏的供电特性所致。目前市面上绝大多数LED显示屏均采用开关电源供电，其内部核心的整流电路，是配电系统中3次谐波的主要产生源，也是零线过载发烫的“头号诱因"。

很多非专业运维人员易忽略一个关键电力知识：三相基波电流可在零线相互抵消，但3次谐波属于零序分量，三相电流相位一致，流经零线时不会抵消，反而会算术叠加倍增。

实测及工程数据表明，在LED大屏、集中照明等单相整流负载密集场景，零线谐波电流可达相线电流的1.6~2.4倍。这就出现了常见的配电隐患：相线电缆选型满足额定负载需求，但零线会因谐波叠加悄悄过载，持续高温发热，长期威胁配电系统安全稳定运行。

针对性治理方案

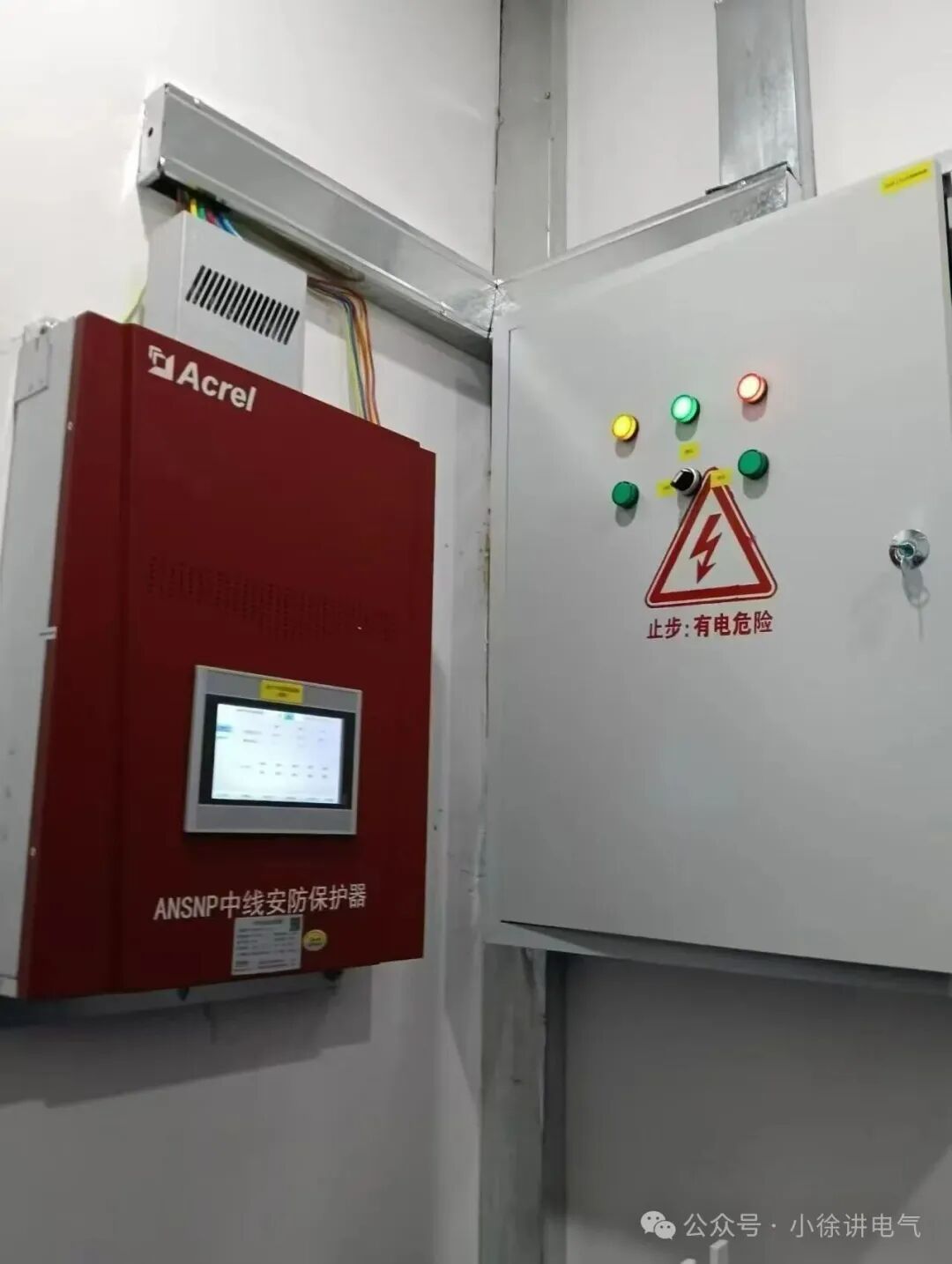

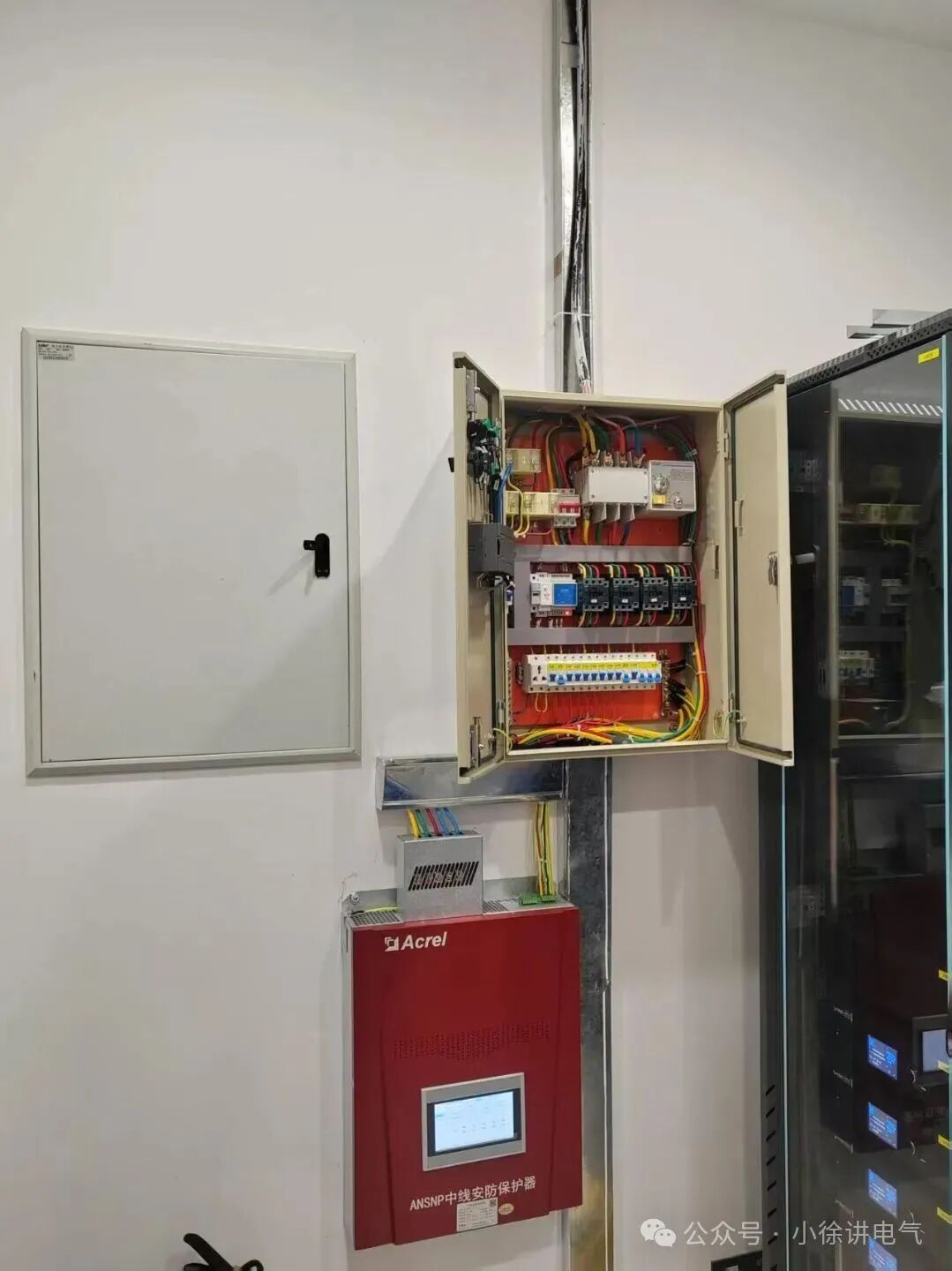

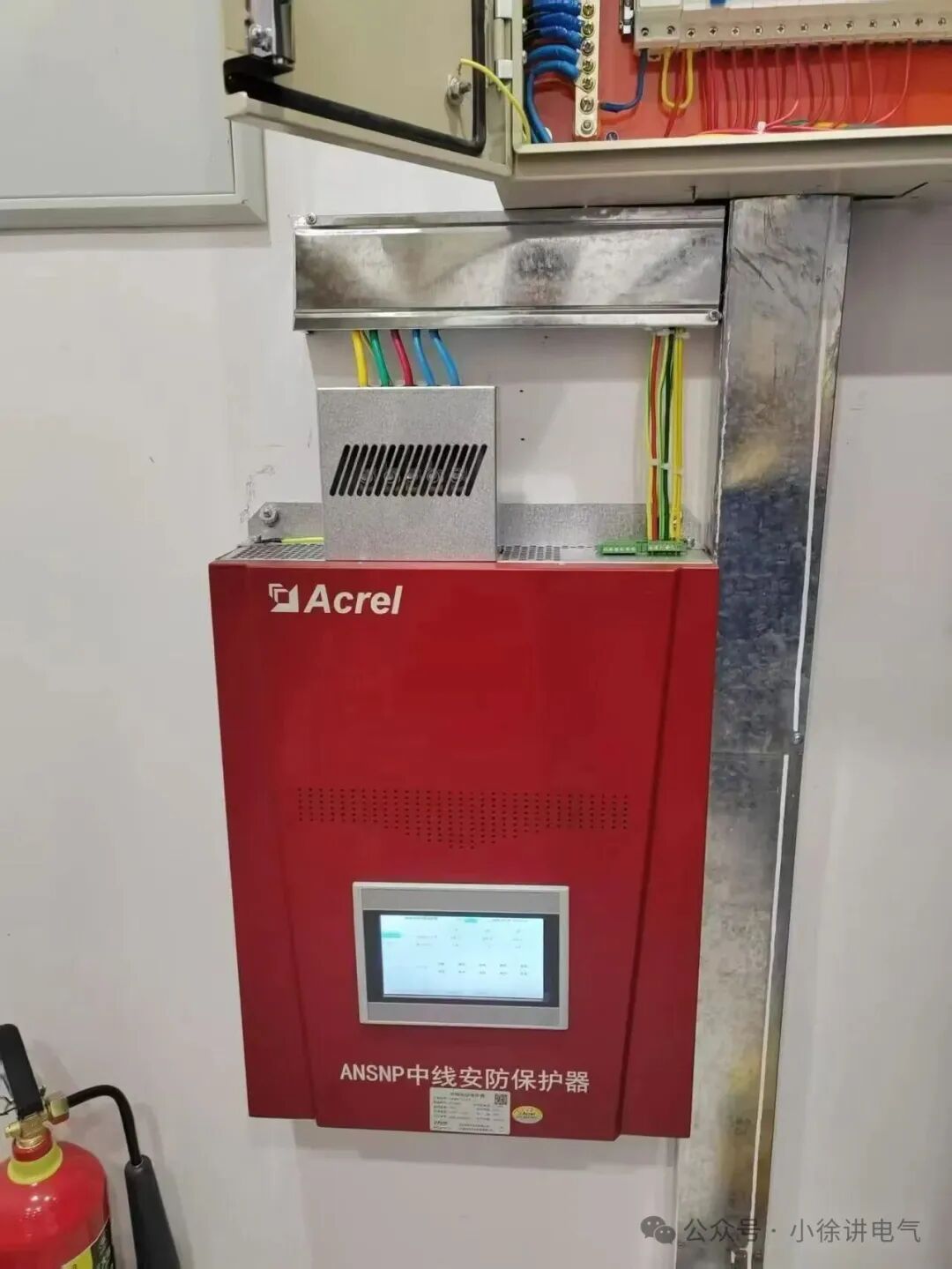

结合本次现场工况，我们制定了零线路改造、短停施工、快速消险的治理方案，无需改动原有配电线路，仅在配电柜内并联安装一台安科瑞ANSNP中线安防保护器，属于增补式改造，施工停机时间短，不影响园区整体用电。

设备依托高精度算法与高速元器件，实现全自动化谐波治理，核心工作流程分为三步：

1. 实时检测：通过高精度CT传感器不间断采集零线电流完整波形，准确捕捉电流异常数据；

2. 准确运算：搭载DSP数字处理芯片与FFT快速傅里叶变换算法，毫秒级准确分离3次、5次、7次等各次谐波分量，准确定位超标隐患；

3. 动态补偿：通过IGBT功率器件，输出与谐波电流幅值相等、相位相反的补偿电流，准确注入零线，抵消有害谐波电流。

该设备整体响应时间≤5ms，可同步兼顾治理三相负载不平衡问题，一举解决两类配电隐患。同时，安科瑞作为《电气火灾监控系统 第6部分》国家标准起草单位，该设备专为谐波引发的电气火灾隐患防控研发，适配各类民用、工业配电场景，安全性与专业性经过认证。

治理效果

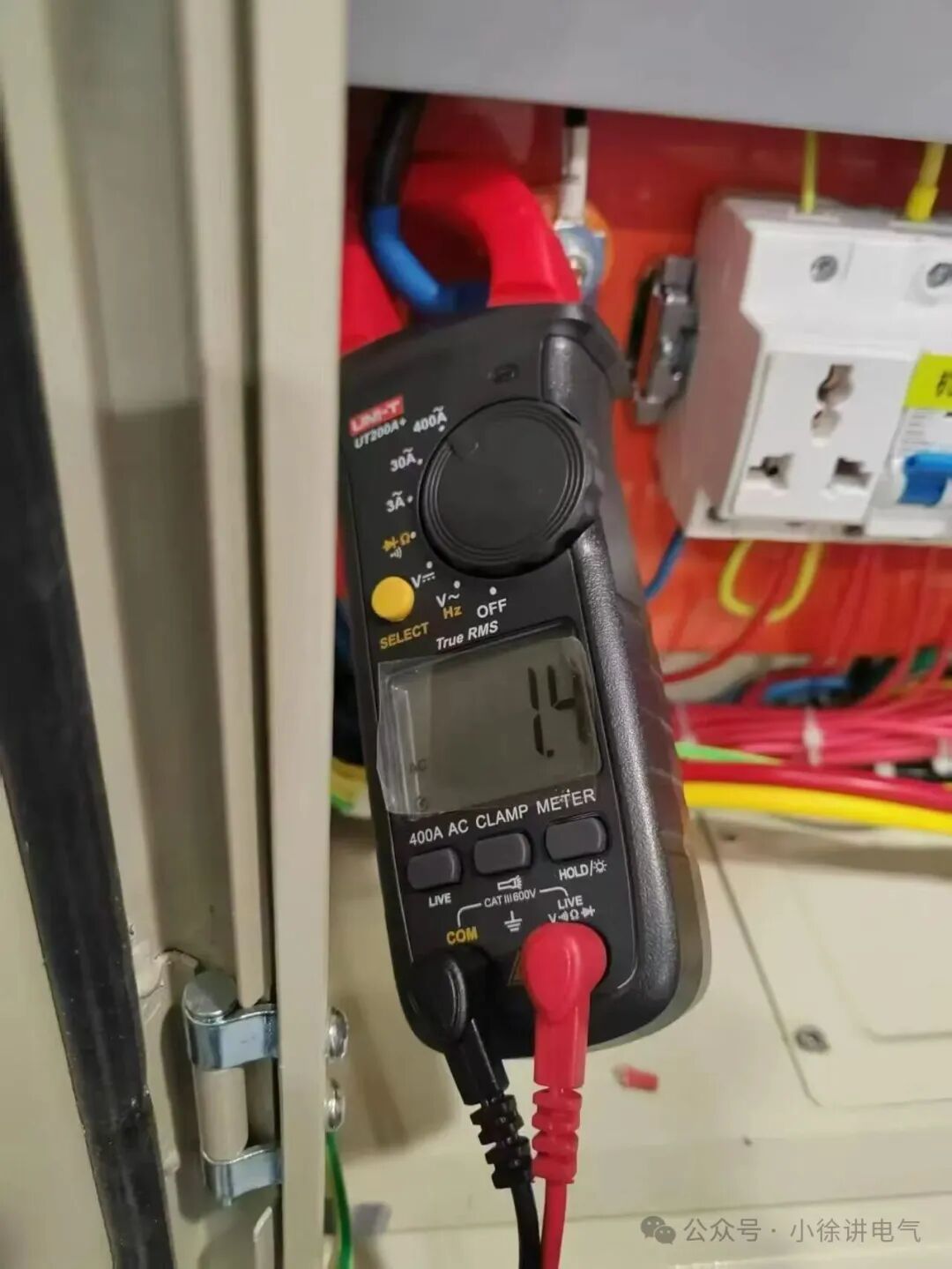

方案安装调试完成后，我们对配电柜零线电流、发热情况进行复测，治理效果十分显著，各项指标大幅优化，消除安全隐患：

治理后，零线电流大幅回落至正常范围，电缆温度恢复设计工况，杜绝了零线长期高温导致的绝缘老化、碳化、起火风险，有效延长配电设备使用寿命，为园区用电安全筑牢防线。对甲方而言，本次治理不仅是设备升级，更是对核心电气火灾隐患的出清。

但凡配电系统存在大量单相整流类负载，均易出现零线谐波过载、高温发热问题，建议各运维单位将零线电流检测纳入常态化巡检重点项目，重点排查以下场景：

园区、商业楼宇LED显示屏、楼宇亮化工程

商业综合体户外大屏、景观照明系统

体育场馆、会展中心等大型亮化、显示负载场景

医院大型医疗设备集中配电楼层

数据中心、机房等精密设备密集配电场景

简易自查方法：使用钳形电流表分别检测相线与零线电流，若零线电流接近甚至超过相线电流，即可判定存在严重谐波超标、零线过载隐患，需及时开展治理。

总结

在配电运维工作中，谐波引发的零线发热隐患具隐蔽性。零线无跳闸、无报警功能，导致多数隐患难以提前发现，往往直至电缆焦糊、绝缘破损，甚至出现火情才被重视，易酿成安全事故。

谐波治理的核心难点，从来不是设备安装，而是提前识别隐蔽风险、主动排查整改。若现场存在零线高温发烫、谐波超标、三相不平衡、设备异常发热等用电问题，可随时留言咨询，我方可为企业提供免费专业电能质量评估，准确排查配电隐患，定制低成本治理方案。
