多回路电气防火限流保护箱

简要描述:多回路电气防火限流保护箱保护箱具有1路RS485接口,选配无线通讯功能,可选2G、NB-IoT、4G通讯方式。可以将数据发送到后台监控系统,实现远程监控。监控后台可以是安科瑞Acrel-6000/B电气火灾监控主机,也可以是安科瑞Acrel-6000安全用电管理云平台,或第三方监控软件或平台。

产品型号: ASCP500-40B

所属分类:多回路限流式保护箱

更新时间:2021-12-30

厂商性质:生产厂家

详情介绍
品牌安科瑞加工定制
用途多回路限流保护,集中散热,集中监控回路数量6路
每回路输入电压AC220V,45-65Hz通讯1路RS485通讯(Modbus-RTU协议)

一、概述

  多回路电气防火限流保护箱可克服传统断路器、空气开关和监控设备存在的短路电流大、切断短路电流时间长、短路时产生的电弧火花大,以及使用寿命短等弊端,发生短路故障时,能以微秒级速度快速限制短路电流以实现灭弧保护,从而能显著减少电气火灾事故,保障使用场所人员和财产的安全。
  ASCP500多回路电气防火限流保护箱集成了6个限流单元,可以实现6个单相回路的短路保护灭弧功能,最大额定电流为40A。接线简单,方便安装,扩展性强。可广泛应用于学校、医院、商场、宾馆、娱乐场所、寺庙、文物建筑、会展、住宅、仓库、幼儿园、老年人建筑、集体宿舍、电动车充电站及租赁式商场商铺、批发市场、集贸市场、甲乙丙类危险品库房等各种用电场所末端干、支路的线路保护。

二、功能特点

■短路保护功能。保护箱可以实时监测6个单相回路电流,当某个线路发生短路故障时,能在150微秒内实现快速限流灭弧保护,并发出声光报警信号。
■过载保护功能。保护箱后方负载电流过载且过载持续时间超过动作时间(3~60秒可设)时,保护箱内限流单元启动限流保护,并发出声光报警信号。
■超温保护功能。保护箱内部含有风扇等器件,当保护箱内温度持续过高,内部限流单元实施超温限流保护,并发出声光报警信号。
■过欠压保护功能。保护箱可以检测线路电压,当发生欠压或过压时,保护箱发出声光报警信号,可预先单独设置限流单元是否启动限流保护。
■线缆温度监测功能。保护箱可以监测出线线缆温度,当被监测线缆温度超过报警设定值时,保护箱发出声光报警信号,可预先单独设置限流单元是否启动限流保护。
■剩余电流监测功能。保护箱可以监测出线剩余电流,当被监测线路剩余电流超过报警设定值时,保护箱发出声光报警信号,可预先单独设置限流单元是否启动限流保护。
■保护箱具有1路RS485接口,选配无线通讯功能,可选2G、NB-IoT、4G通讯方式。可以将数据发送到后台监控系统,实现远程监控。监控后台可以是安科瑞Acrel-6000/B电气火灾监控主机,也可以是安科瑞Acrel-6000安全用电管理云平台,或第三方监控软件或平台。

三、技术参数

四、安装与接线
4.1 外形和尺寸
  ASCP500多回路电气防火限流式保护箱的外形与安装尺寸如下图所示(单位mm):
4.2 安装方法
  ASCP500多回路电气防火限流式保护箱采用壁挂式安装,可以挂装在墙面,也可安装固定于配电箱内部。其安装固定孔如下图所示:
4.3 接线方法
  ASCP500多回路电气防火限流式保护箱的接线端子如下图所示。左边端子排为进线接线端子, 1号、2号端子为第一路单相交流220V的进线接线端子,3号、4号端子为第二路,依次类推,11号、12号端子为第6路进线接线端子。右边端子排为出线接线端子,1号、2号端子为第一路单相交流220V的出线接线端子,3号、4号为第二路,以此类推,11号、12号端子为第6路出线接线端子。保护箱的进出线应根据前端断路器的额定电流选择合适的线径。
ASCP500多回路电气防火限流式保护箱接线端子图
ASCP500多回路电气防火限流式保护箱的对外接线如下图所示:
ASCP500多回路电气防火限流式保护箱对外接线图
4.4 注意事项
  1)在使用ASCP500多回路电气防火限流式保护箱时,应注意设置保护箱内限流单元的额定电流应该与其前一级断路器的额定电流保持一致。例如,当保护箱输入端断路器的额定电流为32A时,应将限流单元额定电流设置为32A。为保障保护箱的正常使用,严禁将其使用于与其前端断路器的额定电流不匹配的配电线路中。
  2)接线时应按接线图操作,同时为了防止接头处接触电阻过大而导致局部过热,也避免因接触不良而导致保护箱工作不正常,应确保保护箱相应端子接线拧紧压实。
  4)严禁非专业人士擅自打开保护箱外壳。保护箱投入使用之后,即使被保护线路发生短路或过载故障而被限流保护时,保护箱进出线端子仍处于带电状态,不允许随意碰触用电线路的金属部分,应及时通知相关人员检查线路,排除故障,故障排除后,长按显示单元的复位按键约2秒钟,使保护箱恢复正常运行。
五、编程与使用
5.1 外壳面板说明
5.2 LED指示说明
5.3 按键功能说明
5.4 按键操作说明
5.4.1保护箱在运行状态下的按键操作说明
 (1)进入运行模式。开机后,软件初始化并自检完,在“嘀"的一声后,默认进入的模式就是运行模式。主界面显示回路状态和通信状态,按“下键"或“上键"可进入回路限流单元详细显示界面。如下图所示:
 (2)查看报警记录。在运行界面下,按“下键"或“上键"切换到事件记录查看界面,按下确认键,可以查看事件记录,按“下键"或“上键"可翻页,其中第01条记录为最新的记录,第20条记录为最后一条记录。按下“返回"键返回正常运行界面,如下图所示。
 (3)自检。在系统运行正常的界面下,长按“自检"键,保护箱启动自检功能,所有的报警指示灯点亮,液晶显示“自检中…",随后显示“自检正常",然后退回到系统正常运行界面,表明保护箱功能正常。若在自检过程中,某指示灯不亮或者液晶显示异常,则可能是硬件有问题,请联系厂家处理。
 (4)消除报警声。在保护箱检测到故障时,蜂鸣器发出报警声,长按“消音"键约2秒,可消除报警声音。
 (5)故障复位。保护箱报故障时,在系统故障排除后,需要手动将保护箱复位。长按“复位"键约2秒,保护箱在“嘀"的一声后,完成复位,故障指示灯熄灭,液晶显示运行界面。
5.4.2保护箱在编程模式下的按键操作说明
 (1)进入编程模式
  在正常运行情况下,按下“菜单"键,进入编程模式的密码输入页面。按“上键"或“下键"输入正确密码后,按下“确认"键,即可进入编程模式。保护箱默认的初始密码是0001。
 (2)退出编程模式
  在编程模式下,按下“返回"键,便可退出编程模式,进入运行模式。
 (3)相关参数设置
  详见下页所示:
六、通讯地址
6.1 通讯读写示例
6.1.1读寄存器(功能码:03H或04H)
  此功能允许用户获得设备采集与记录的数据及系统参数。主机一次请求的数据个数没有限制,但不能超出定义的地址范围。下面的例子是从地址为01的从机上读1个测量的电流值,其单相电流值的地址为000FH。
  从机返回的读取结果为:01F4H,十进制为500,则仪表测量的电流值为500/10=50A。
6.1.2写寄存器(功能码06或10H)
  功能码10H允许用户改变多个寄存器的内容,该仪表中时间日期可用此功能码写入。主机一次最多可以写入16个(32字节)数据。
  下面的例子是预置地址为01的从机的日期和时间为09年12月01日,星期五,12点00分。其中周一到周日分别用1到7代替。

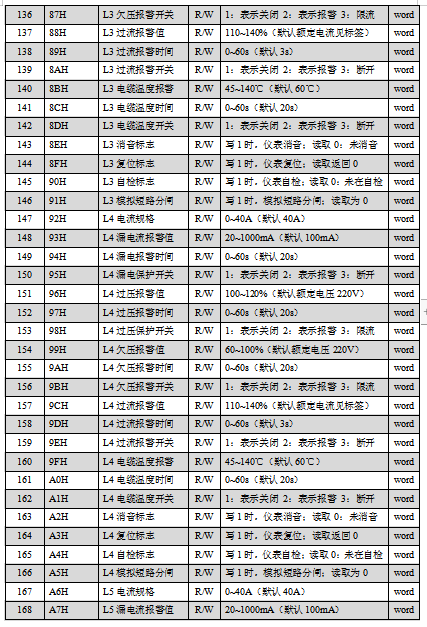

6.2 Modbus地址表
注1:42H~55H为显示单元统一设置寄存器地址,通过对此区域地址写入数据,可以统一设置限流单元参数,写入此区域时注意起始地址和寄存器数量,不超过20个寄存器。读取时如果多个限流单元参数不同,则显示L1当前参数。
注2:56H~CDH为单个限流单元的设置寄存器地址,每个限流单元参数为20个寄存器,单个设置时注意起始地址和寄存器数量,写入时宜单个限流单元设置,不超过20个寄存器。
七、常见故障的诊断及排除方法
  保护箱正确接线并上电后,显示单元液晶应显示正常运行界面。若投入负载运行过程中出现任何故障,可根据保护箱上显示单元的报警信息分析故障原因并进行故障排除。
(1)保护箱“过载"指示灯点亮,液晶上当前回路电流行显示“过载",蜂鸣器响起。
  出现上述故障信息,很可能保护箱后端负载电流超过保护箱的过载动作电流值而限流保护。先长按消音按键,然后断开保护箱后端该回路的断路器,然后长按复位按键(与取消按键共用)约2秒钟,使保护箱复位后,再将依次投入该回路后方负载,同时注意观察保护箱液晶上的电流值,使其不要超过保护箱的额定电流值。
(2)保护箱“短路"指示灯点亮,液晶上显示故障类型为电流显示行后面出现“短路",同时蜂鸣器响起。
  出现上述故障信息,很可能保护箱后端某个回路出现零火线短路。查看液晶,确认出现短路故障的具体回路,再先断开保护箱该回路的输入端断路器,用万用表直接测量一下保护箱输出端的零火线是否短接,若确认短接,再依次断开保护箱输出端各支路断路器,用万用表依次测量判断具体的短接支路,直到找到短接点,排除故障。若零火线未发生短接,则仔细排查保护箱输出端线路或接线处是否有绝缘破损或接头松动,并进行妥善处理。故障排除后,再对保护箱该回路上电,待保护箱正常运行后,最后依次将各支路断路器合上。
(3)保护箱“报警"指示灯点亮,液晶上漏电显示行显示为“漏电",蜂鸣器响起。
  出现上述故障信息,可能是因为线路绝缘破损,导致线缆对地漏电超标,通过排查线缆,排除故障点,使漏电恢复正常后,长按复位键,使保护箱复位。
(4)保护箱“故障"指示灯点亮,液晶上表内温度显示行显示为“超温",蜂鸣器响起。
  出现上述故障信息,可能是因为负载电流过大,环境温度过高或通风散热不良等原因导致,可通过加强通风等措施,等保护箱温度降下来后,再长按复位键,使保护箱复位。
八、典型应用
说明:若项目中选配无线通讯,则无需布设RS485通讯总线。


编辑:安科瑞 顾城
