霍尔电压传感器

简要描述:霍尔电压传感器是指能感受被测电压并转换成可用输出信号的传感器。在各种自动检测、控制系统中,常需要对高速变化的交、直流电压信号做跟踪采集,对于比较复杂的电压波形做频谱分析

产品型号: ACTDS-DV

所属分类:霍尔电压传感器

更新时间:2022-07-18

厂商性质:生产厂家

详情介绍

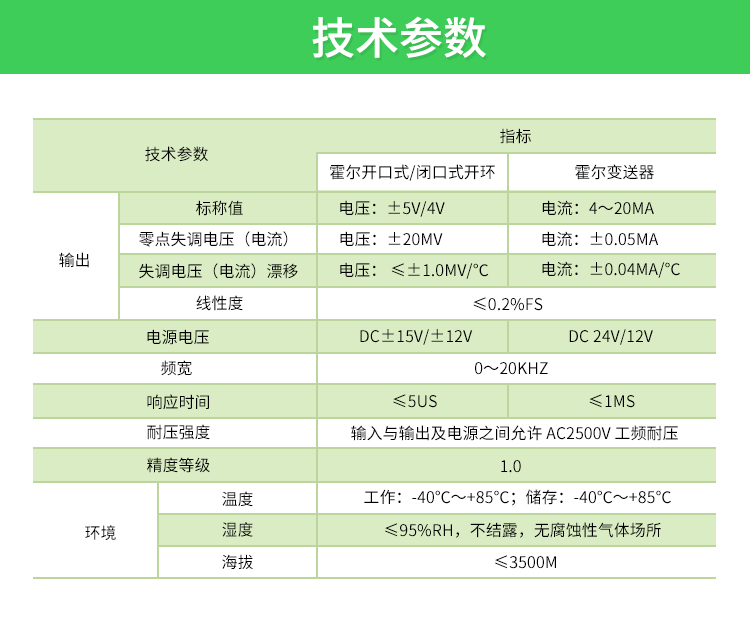

制作工艺其他输出信号其他
精度等级0.5级过载持续1.2倍,瞬时电流10倍/1S
频响25Hz-800Hz,特别适合工频场合电源电压DC12V或24V
安装方式TS35导轨,或用螺钉固定柜体上

一、产品概述

  霍尔电压传感器是指能感受被测电压并转换成可用输出信号的传感器。在各种自动检测、控制系统中,常需要对高速变化的交、直流电压信号做跟踪采集,对于比较复杂的电压波形做频谱分析

原理:

对于交流电压测量,可用电压互感器作为传感元件,即使用一台电压互感器将被测电压降至到可利用的低电压,然后通过相关电路变换成与被测电压成线性关系的直流电压送入到数据采集系统和A/D转换器。

当被测电压为直流电压时,可用分压电阻作为传感元件,并联在被测元件两端的电阻值应足够大(一般应控制在消耗功率小于被测电机额定功率的1/1000以下)),以尽可能地减少该回路电流产生的损耗给测量值造成的影响,对于低压电机,应在10KΩ左右。取该被测电压在电阻上的一部分电压降作为信号,直接送入到数据采集系统和A/D转换器。

分类:

(1)电压互感器。
随着电力系统容量的日益扩大和电网电压运行等级的不断提高,电压互感器已经成为电力系统中电能计量和继电保护的重要设备之一,其测量精度及可靠性对电力系统的安全、稳定和经济运行有着重要的影响。
电压互感器安装在电力系统中一次与二次电气回路之间,其主要功能就是按照一定的比例将输电线路上的高电压,降低到可以用仪表直接测量的标准数值,以便电压测量仪表直接进行测量;电压互感器除用作测量外,还可与继电保护和自动装置配合,对电网各种故障进行电气保护和自动控制。电压互感器实现一、二次系统的电气隔离。
(2)霍尔电压传感器
是当今电子测量领域中应用最多的传感器件之一,可广泛应用于电力、电子、交流变频调速、逆变装置、电子测量和开关电源等诸多领域。是一种能够隔离主电流回路与电子控制电路的电压检测元件,具备优越的电性能,同一只检测元件既可以检测交流也可以检测直流,甚至可以检测瞬态电压峰值,是有望替代传统互感器的新一代产品。
(3)光纤电压传感器。
光纤电压传感器是新一代具有*的生命力和竞争力的电压检测装置。光纤电压传感器主要由光源、传感头、光电转换及信息处理电路、计算机采集系统组成。光纤电压传感器采用非金属晶体作为传感头,光纤作为传感介质,使电网与测量电路能有效隔离,从而避免二次短路的危险。光纤电压传感器由于其传感机理,具有不存在磁饱和、准确度高等优点;它利用光纤传递信息,还能起到测量回路和高压回路电气隔离的作用,因而绝缘结构比传统互感器简单,并能减小体积、质量,有着传统电磁式互感器的优点。
