告别电压波动困扰！新一代低压回路抗晃电方案重磅来袭

什么是晃电

晃电是指电网电压出现短暂的波动现象，通常表现为电压有效值在短时间内快速下降或上升，然后又恢复到正常水平。晃电持续的时间一般较短，通常在几十毫秒到数秒之间。

晃电可能由多种原因引起，如电力系统故障、大型设备启动或停止、雷击、短路等。晃电可能会对电气设备造成影响，导致设备跳闸、停机，影响生产过程的正常运行，甚至可能造成设备损坏。

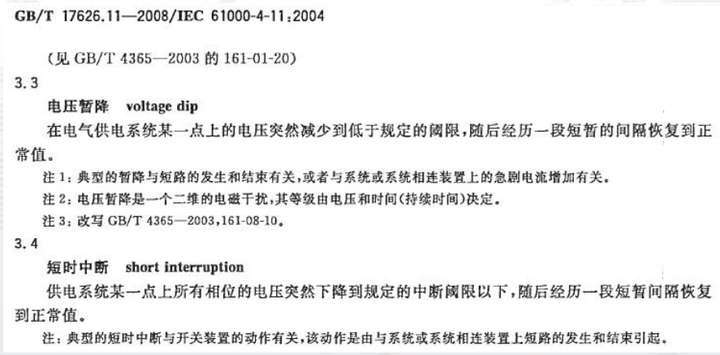

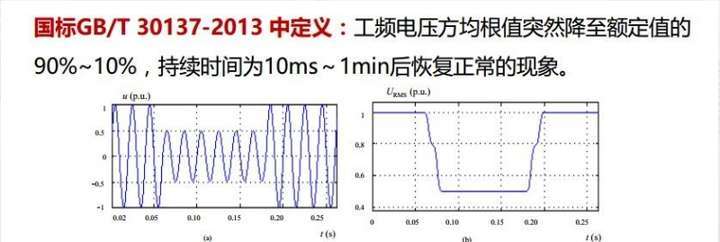

相关规定

晃电原因

短路故障；绝缘闪络；大功率电机启动；雷击浪涌；备自投或快切装置切换

晃电的危害

对公共用户影响较小

电压骤降对许多用户特别是公共、民用建筑用户的影响很小，有的甚至觉察不出它的发生。由于发生的时间极短，需要在电网上安装一个专用监测仪表(如APM830、APView500)，否则很难判断电压骤降是否发生。

对石化、半导体等行业影响较大

一些对电压骤降非常敏感的用户及设施 (例如：半导体行业、电子数控设备、变速传动的电动机装置、IT产业设备企业等)一旦发生电压骤降，带来的损失将是巨大的。

造成敏感用户的长时间停产

电压暂降幅值和持续时间超过敏感负荷的关键控制设备的耐受能力时，会影响正常工作。使其停止工作或在电压恢复时自我重启动，从而引起由它们控制的自动化生产线停止工作，甚至无序重启。

电压暂降会造成接触器或保护回路等动作跳闸，引起电机等主要用电设备停止工作。短时中断可造成系统和用户短时间的电力中断。

电力用户的生产流水线一旦由于电压波动而被迫停运，不但正在流水线上被加工的产品报废，生产线也需要重启动，从而造成至少数小时的生产停顿。这和非计划停电又恢复供电的重新启动没有区别。

给敏感用户带来巨大的经济损失

电压暂降导致用户需要长时间的清理现场和设备重启，每次事件给用户带来的经济损失和危害十分严重。且无法保障安全生产

已上升为重要的电能质量问题

对敏感用户而言90％以上的电能质量问题是出自于电压骤降带来的问题，因此电压骤降已被认为是影响此类用电设备正常、安全运行最主要的电能质量问题之一。

据统计，在欧洲和美国电力部门与用户对电压暂降的关注程度比对其他电能质量问题的关注程度要强得多。这其中一个重要的因素是，在有关电能质量的诸多原因中，由电压骤降引起的用户投诉占整个电能质量问题的投诉的80%以上，而由谐波、开关操作过电压等引起的电能质量问题投诉占不到20％。

低压敏感设备有哪些

晃电的治理

电压暂降的治理：

从理论上来说，在任何一级设备上治理都可以改善电能质量，而花费的费用与时间却不同。

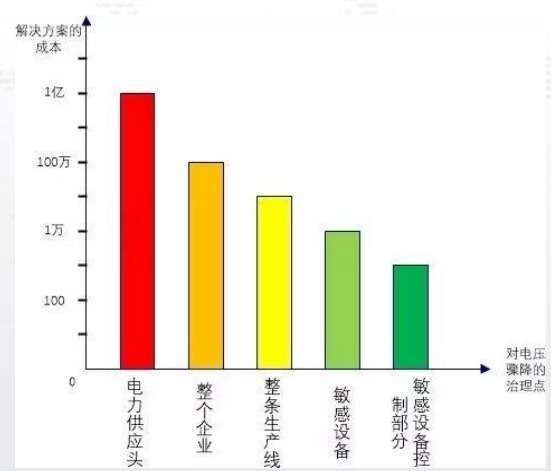

电压骤降从电力供应源头治理到整条生产线的治理、设备级的治理，再到设备控制级的治理，治理费用以数量级的比例下降。因此从治理成本及有效性来说，更提倡在设备末端进行治理，甚至是深入到设备内部的电气控制元器件处治埋。越是靠近末端进行治理，所花费成本越少，亦能达到同样的治理效果因此，治理的关键就在于解决低压系统敏感设备的晃电问题

配套产品

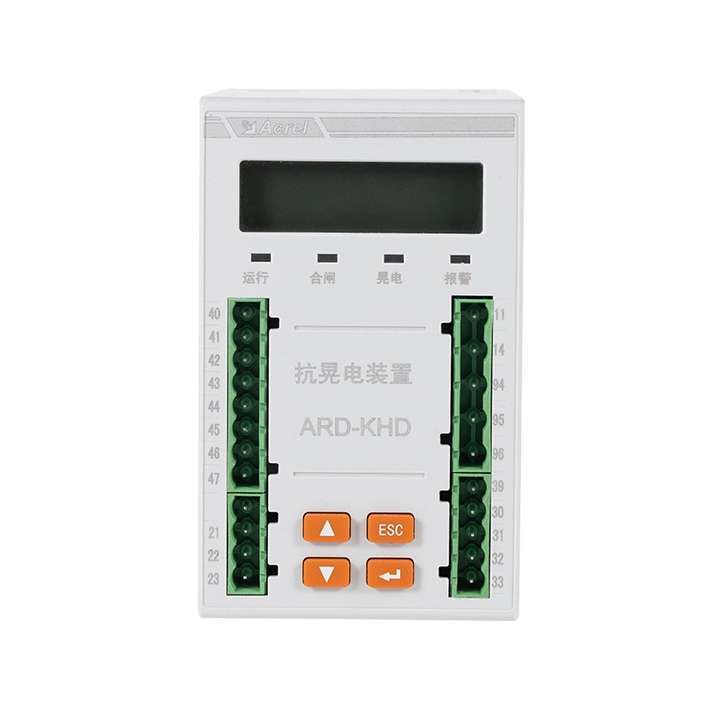

ARD-KHD-S03 抗晃电装置具备 “晃电保持+晃电再起动"功能，能够抵御接触器控制回路晃电引起的接触器释放（不包括直流接触器或带节能功能的接触器），也可以针对变频、软起回路实现再启动，保障设备的连续性运行，为企业高效生产保驾护航。

产品特点

（1）晃电保持和晃电再起动相结合，接线方便，能有效抵御电压跌落引起的接触器释放抗晃电可编程设置，满足不同客户需求

（2）4 路可编程 DI输入，采用内置 DC24V 电源:4 路可编程无源 DO 输出

（3）可选配1路 MODBUS RTU 通讯

（4）可选配记录晃电事件、开关量事件、接触器事件、装置事件、上电事件、暂升暂降事件,

（5）各类事件各16条，方便用户维护管理

（6）主体标配液晶显示，同时选配外置嵌入式安装显示单元

（7）外置显示单元支持U盘程序升级

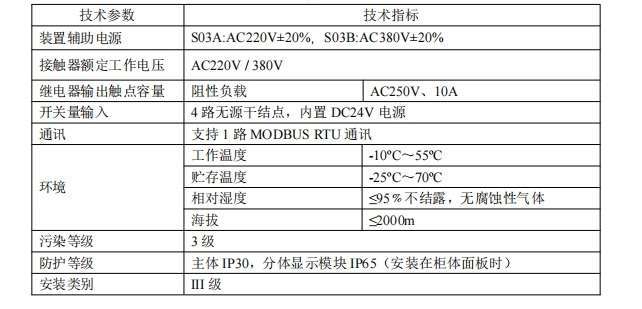

技术参数

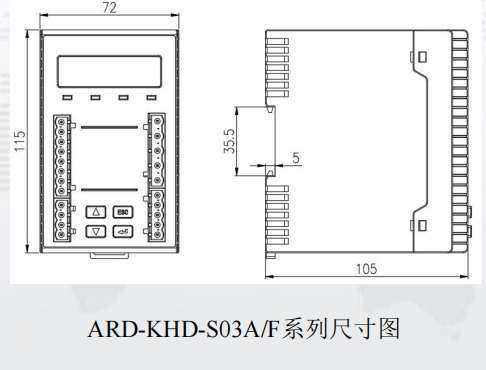

外形尺寸

应用

接触器晃电治理

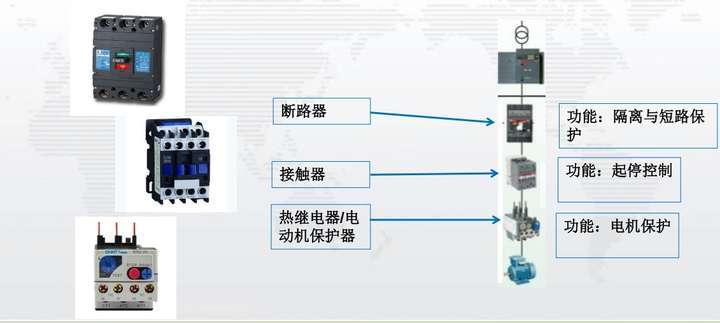

典型的电动机回路包含哪些元件？

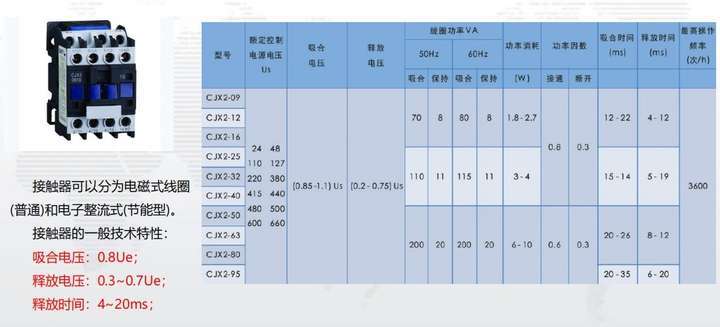

接触器特性

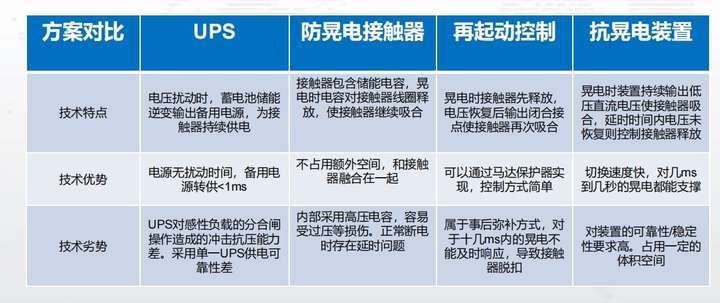

接触器回路常见晃电治理方案

UPS供电-通过UPS保障电源侧供电

防晃电接触器-采用带防晃电功能的接触器

再起动控制-通过电动机保护器等设备在二次控制回路弥补

抗晃电装置-通过专用模块对接触器进行保持和控制

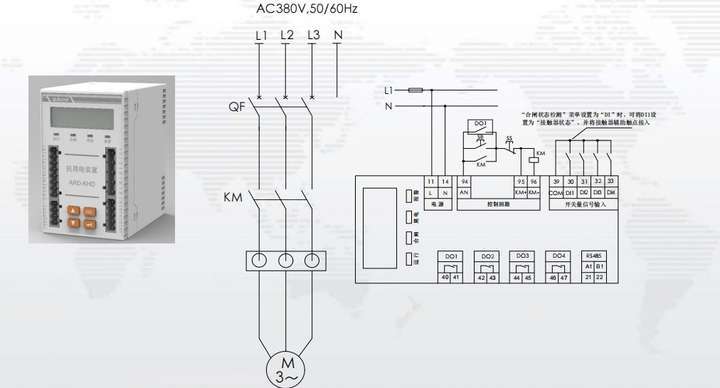

接触器晃电治理方案

ARD-KHD-S03A/B

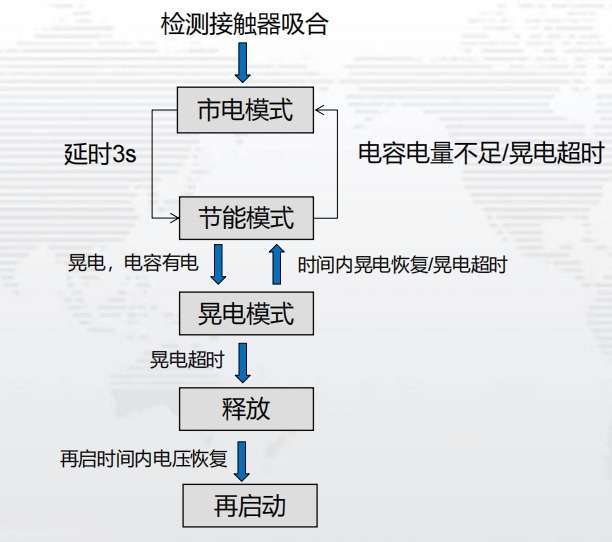

动作逻辑

变频软启晃电治理

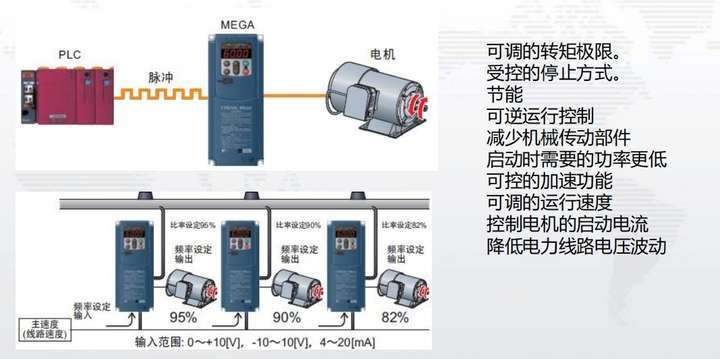

变频器的功能

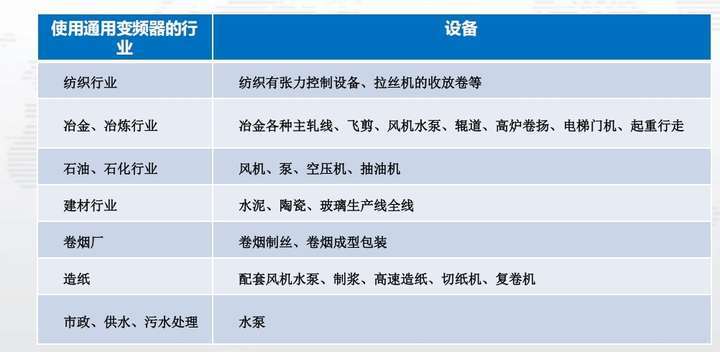

常见变频器应用行业

变频器晃电治理方案

一般变频器都有过压、失压和瞬间停电的保护功能。变频器的逆变器件为IGBT，在失压或变频器自停电后，将允许变频器继续工作一个短时间TD，若失压或停电时间TOTD过长，自我保护停止运行。

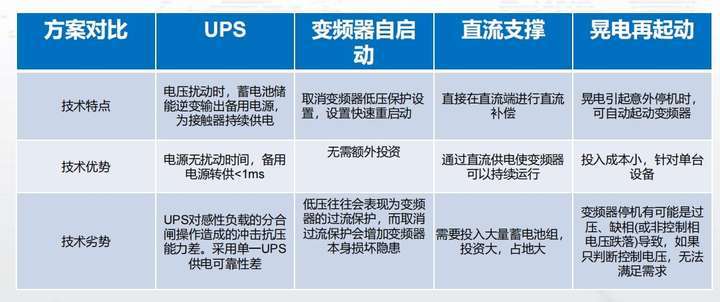

变频器常见治理方案

UPS供电；变频器自启动；直流支撑技术；控制电路失压再起动

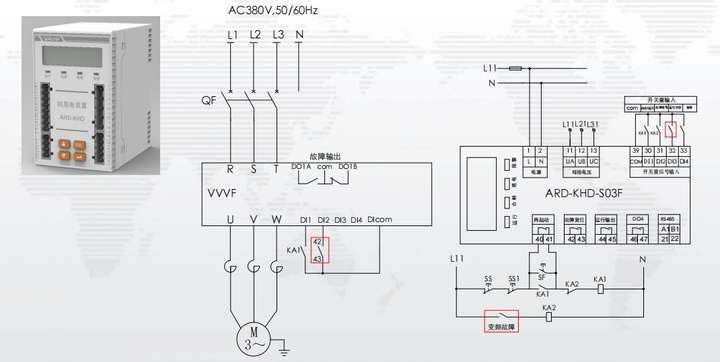

ARD-KHD-S03F变频回路

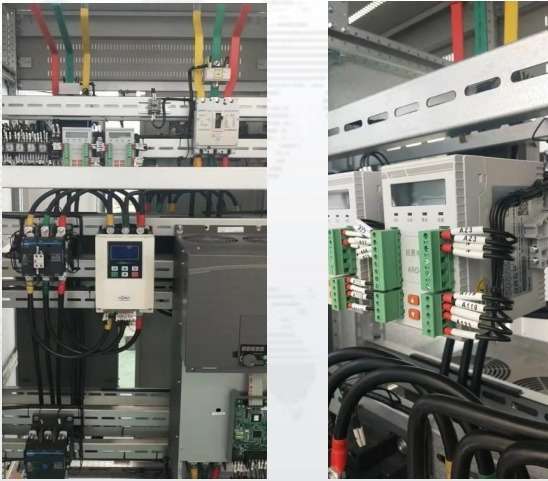

安装图片

在工业生产智能化、电力供应可靠性要求攀升的当下，低压回路抗晃电解决方案不仅是应对电压波动的技术屏障，更是保障生产连续性、降低经济损失、推动能源高效利用的关键力量。从化工生产线的稳定运转到数据中心的持续供电，从制造业的降本增效到城市基础设施的安全运行，其应用已渗透至国民经济各领域。随着技术的不断革新，抗晃电方案将持续优化升级，为构建更安全、稳定、智能的电力生态筑牢根基。未来，期待更多创新技术与实践经验的融合，共同破解电力供应难题，助力工业与社会高质量发展。
