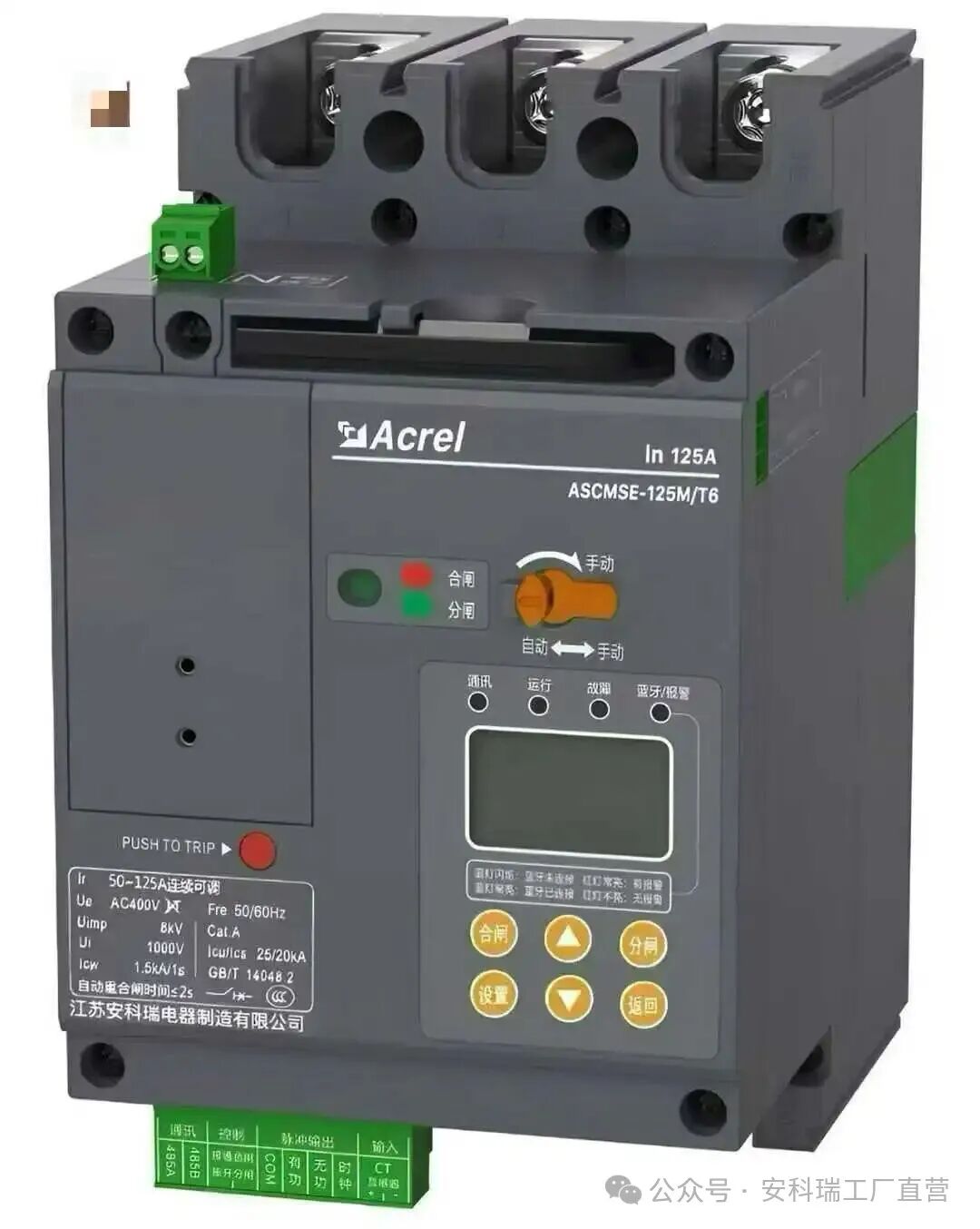

配电安全,智能运维省成本!这款塑壳断路器真的刚需

发布时间: 2025-09-19  点击次数: 36次


工厂生产线突然停工、商铺因电路火灾损失惨重、企业因用电异常被罚款…… 在三相四线配电场景中,这些令人头疼的问题往往源于线路保护不到位、运维不及时。而一款靠谱的塑壳断路器,恰恰能成为解决这些痛点的 “安全卫士",让用电更安心、管理更省心。




适用范围

塑壳断路器的额定绝缘电压为1000V,适用于交流50Hz,额定电压400V,额定电流至630A的三相四线中性点直接接地(TT)配电网络。用于提供间接接触保护:防止因设备绝缘损坏,产生接地故障电流而引起火灾危险;并可用来分配电能和保护线路的过载和短路;对线路的过压欠压、缺相具有保护功能。

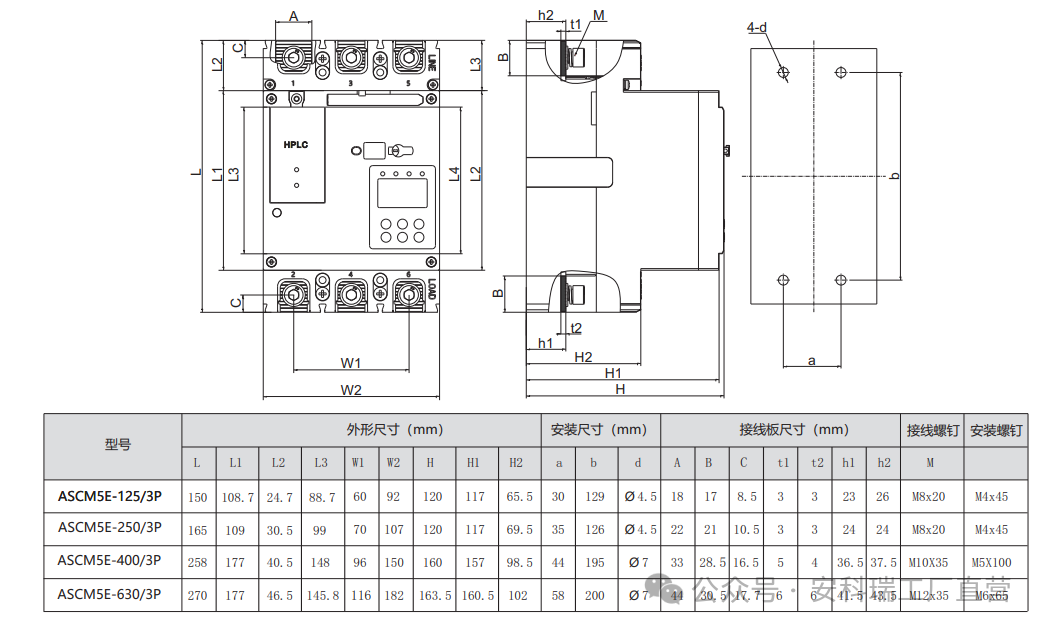

外形尺寸说明-3P

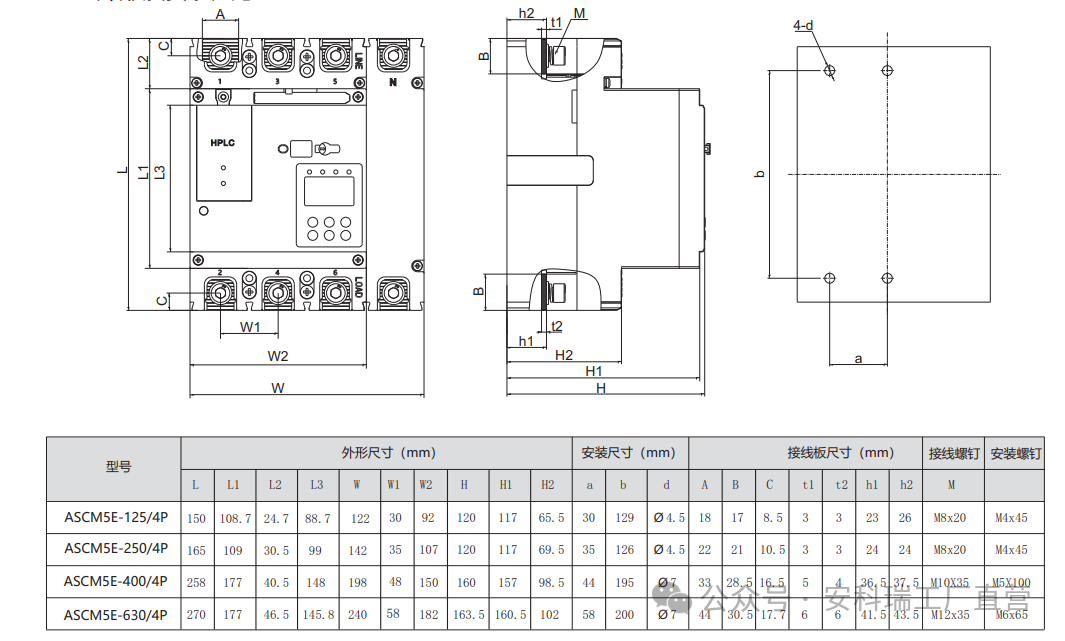

外形尺寸说明-4P


核心硬件配置

1

处理器:采用高性能 32 位 ARM 微处理器,可实时进行信号处理与智能控制


通讯模块:配备 HPLC 可拔插模块及微功率蓝牙无线通讯功能


显示与操作界面

2

显示功能:液晶中 / 英文显示,实时展示三相电源电压、负荷电流


操作体验:人机界面友好,操作简便


保护功能

3

(1)基础保护

长延时、短延时和瞬时三段保护,采用电子式脱扣,与电源电压无关,具有高分断能力,保证线路短路保护可靠性

过压保护、欠压保护、缺相保护、缺零保护


(2)特色保护

被动式孤岛保护

端子及触头过温度保护(选配:进出线端接线排温度实时监控)

发电质量监测与保护

发电电流三相不平衡监测与保护

特征电流物理拓扑自识别


监测与计量能力

4

(1)全电参数监测


有功功率、无功功率、视在功率、功率因数等参数实时测量

三相有功电量累计

有功需量超限、无功需量超限、电流突变事件、断流监测

电压谐波含量、电流谐波含量、电压波形失真度、电流波形失真度监测


(2)精度等级

计量可达 0.5S 级

电流、电压精度最高可达 0.5S 级

有功、无功精度最高可达 1 级

控制与数据管理

5

保护功能及参数可在线设置修改

跳闸类型识别显示(含闭锁、短路、过载、欠压、过压、失压、缺相、断零等),并支持存储、查询、删除

支持时控、费控等模式,应用更灵活

支持遥信、遥测、遥控、遥调四遥功能


通讯协议与升级维护

6

支持 DL/T645 协议及 Modbus 协议,并可自动识别

支持在线远程升级,便于维护升级精度等级

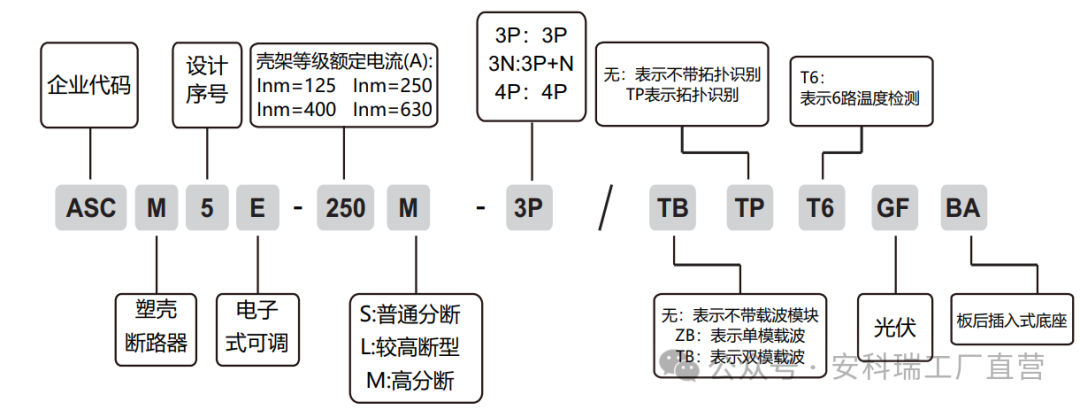

产品型号及含义

主要技术参数
