安科瑞母线槽智能监控解决方案：保障电力系统安全运行

方案概述

安科瑞电气股份有限公司基于多年在电力监控领域的深厚技术积累，针对母线槽系统推出了一套完整的智能监控解决方案。该方案涵盖小母线（电流规格630A以下）和大母线（电流规格通常几千安培）两大类产品，满足从数据中心到工业厂房、从商业建筑到特殊场所的多样化电力监控需求。

产品组成与技术特点

小母线智能监控系统

系统组成

小母线系统主要由吊装卡件、直线单元、连接器、始端箱、插接箱等核心部件组成，专为数据中心机房配电等场景设计。监控系统采用模块化设计，主要包含：

• （必需）：负责核心数据采集

• （可选）：提供本地数据展示

• （可选）：便于系统扩展

核心技术特点

1. 电力参数全面监测

   系统实时监测始端箱和插接箱内部的电压、电流、频率、有功功率、无功功率、功率因数等关键参数，提供精确的用电数据。

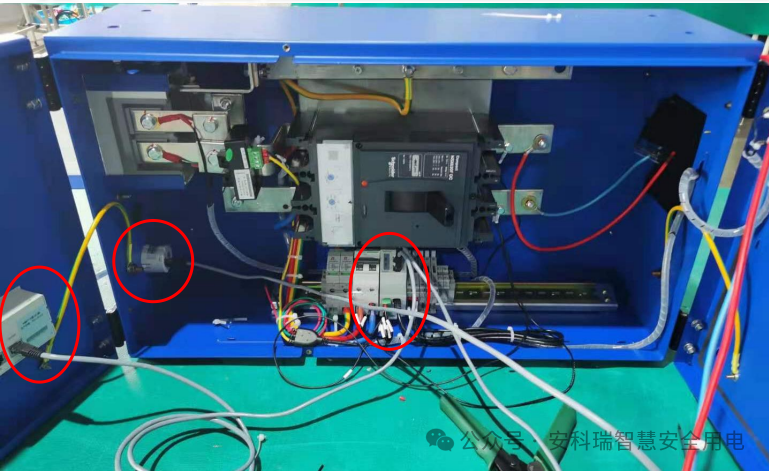

直流始端箱监测：

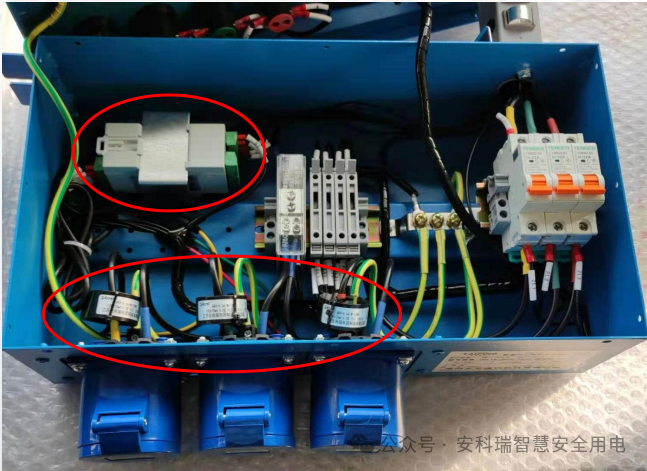

交流始端箱监测：

1. 温度监测双方案

   针对插接箱插脚部位，提供两种温度监测方案：




• 温度探头与一次电缆通过螺丝固定

• 温度探头与一次电缆用热缩套管封装

大母线智能监控系统

应用场景

大母线（密集型母线槽）主要应用于：

• 低压柜之间的联络系统

• 变压器连接端的进线系统

• 厂房平面配电和高层建筑层间供电

• 大电流用电设备直接供电

核心技术优势

1. 红外测温技术

   针对连接器接头部位，采用红外测温方案实时监测温湿度变化，有效预防因接触电阻过大导致的温升问题。

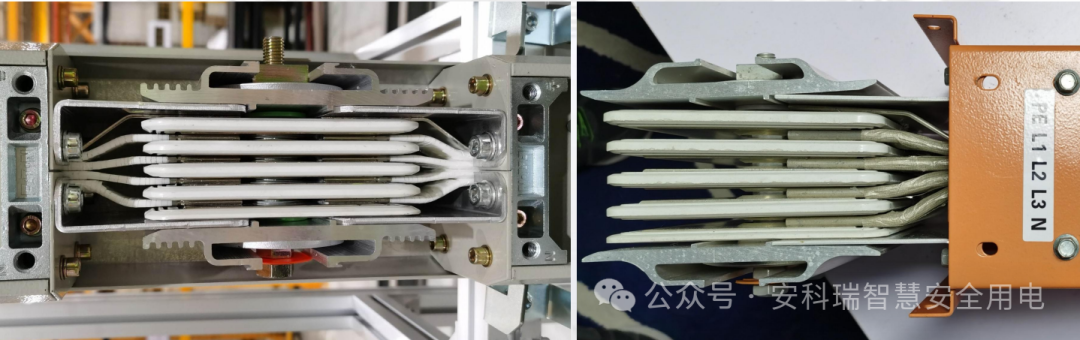

连接器接头结构：

1. 光纤测温技术

   对于特殊应用场景，提供光纤测温解决方案：




• 测量距离达10km，定位精度±0.5m

• 温度测量范围-200~700℃，精度±0.15℃

• 支持16通道，8万温度传感器同时监测

系统架构与组网方案

通讯组网方式

方式一：网线手拉手组网

• 采用RJ45接口，网线级联传输

• 传输距离不超过250米

• 需使用6类以上无氧铜网线

方式二：蚂蚁夹无极性二总线组网

• 支持序列号抄表功能

• 施工调试便捷，支持微信小程序配置

监控平台集成

系统支持与EMS、EIOT、Acrel2000、300WEB等平台无缝对接，提供完整的监控解决方案。触摸屏监控系统支持4台始端箱+60台插接箱的数据集中显示，按照小母线结构或IT机柜结构两种模式展示。

典型应用案例

案例一：中国移动广东东莞数据中心

项目概况

• 占地面积100亩，总建筑面积15.1万平方米

• 双路110kV变电站市电引入

• T3+标准建设，容纳17000个机柜

• 2N冗余配置，UPS后备时间≥15分钟

解决方案

1. 始端箱、插接箱各安装AMB100监控模块

2. 连接器部位安装AMB300测温模块

3. 网线手拉手级联组网，Modbus-TCP协议上传

案例二：南沙17层养殖大厦

监控要求

• 测量母线槽连接处、变容节、转弯处温度

• 数据上传至本地触摸屏及智慧养猪系统

配套产品

• 触摸屏监控系统

• AMB310采集器

• AMB300-Z测温模块

案例三：某光伏电池工厂

项目规模

• AMB310采集器：80台

• AMB300-D1测温模块：3500个

• Acrel-EMS平台集中监控

技术参数详述

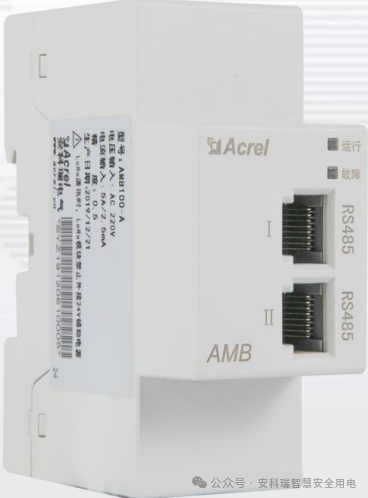

AMB100/110监控模块技术规格

光纤测温主机技术指标

安装与实施

系统提供四种典型安装方式：

1. ：带显示器，便于本地监控

2. ：不带显示器，仪表与微断并排安装

3. ：不带显示器，仪表箱内导轨安装

4. ：经济方式，直接仪表组网连接

行业应用价值

1. ：实时监测关键部位温度，预防火灾事故

2. ：全面监控电力参数，确保系统稳定运行

3. ：远程监控预警，减少人工巡检成本

4. ：完整的数据记录，为能效管理提供依据

安科瑞母线槽智能监控解决方案已成功服务于三大运营商数据中心、秦淮数据集团、伊顿母线、西门子母线等众多企业，涵盖半导体、新能源、医疗、金融等多个行业领域，为电力系统的安全稳定运行提供坚实保障。
