零线电流过大、三相不平衡、中性线电流超标怎么办？中线安防来保驾护航

2020年，我国明确提出了“碳达峰、碳中和"的战略目标。在此背景下，新型电力系统建设正加速推进，预计未来将有高比例的电力电子设备持续接入电网，可能导致电网电能质量面临日益突出的“污染"问题，这将成为电力系统未来发展中的一项新挑战。为此，需提前布局、强化管控，深入研究谐波畸变等关键因素对系统运行的影响，并制定相应治理措施，以降低对电能质量及电力系统安全稳定运行的冲击。

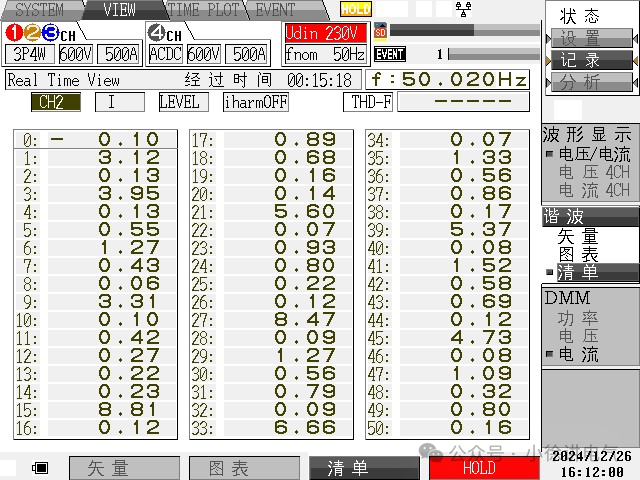

随着电力电子技术的广泛应用，诸如变频空调、LED照明灯具、LED屏及通信设备此类装置产生的3次谐波以及三相不平衡等问题的存在会导致中线电流过大，造成中线绝缘层老化起火从而引发火灾，存在较大的安全隐患。

1）中线电缆发热，加速绝缘老化

2）损坏电气设备，三相电压不平衡加剧

3）影响计量准确性或引发保护装置误动作

4）触电风险增加，造成接地故障隐患

基于以上问题，安科瑞终端电气治理装置——ANSNP中线安防保护器可满足对末端供配电系统的预防、监测和治理等方面的需求，一般安装在楼层配电间里的末端照明配电箱回路、动力箱或谐波畸变影响较大的回路。

安科瑞终端电气治理装置-ANSNP中线安防保护器并联在负载末端的低压配电系统中，集“互联-监测-分析-治理"四位一体，通过对配电系统从设备级监测到电能质量预判、异常数据分析，从而达到精准治理补偿的方案要求，实现了“闭环管理"-监测、报警、控制、保护、安全隐患及早识别、运行故障及时处理，保障整个末端供配电系统安全、可靠、稳定的运行。

系统产品功能：

1）低次谐波（2-63次）治理、三相不平衡自动调节、中性线电流治理、无功功率补偿及末端低电压稳定；

2）采用人性化的人机界面设计，可支持中英文切换。用户可通过触摸屏对装置进行参数控制、信息读取和状态改变等操作，并能显示运行状况、测量数据、故障报警等信息；

3）遥测：补偿设备输出电流，电网电压/电流，电网电压谐波/电流谐波，电网频率，有功功率，无功功率，视在功率，功率因数；

4）遥信：补偿设备工作状态（运行/停止/故障），输入过欠压、缺相、错相，过温、过流；

5）具有稳定性保护功能，当系统处于不稳定状态时，设备能自动与系统脱开，包括电网过欠压、电网错缺相、IGBT异常、装置过流、装置过温、直流母线过欠压、过载自动限流等保护，确保装置安全运行，同时具备定时限和反时限的功能；

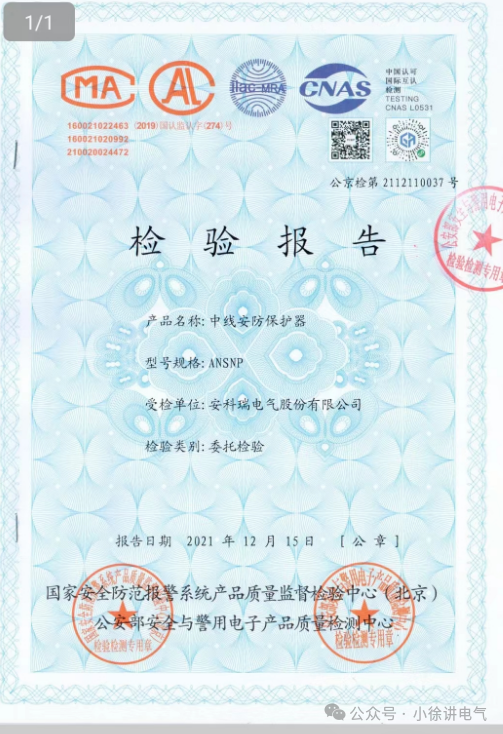

6）取得国家检验机构颁发的带有CMA,CAL,ilac-MRA,CNAS等认证资质的安全与电子产品质量检测报告。

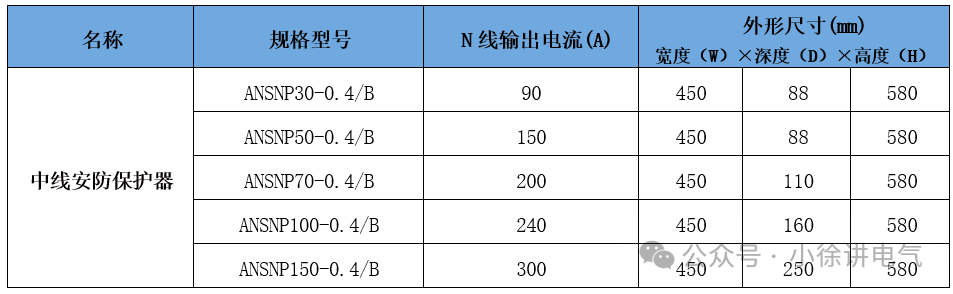

产品系列化（单位：A）：ANSNP30、ANSNP50、ANSNP70、ANSNP100、ANSNP150

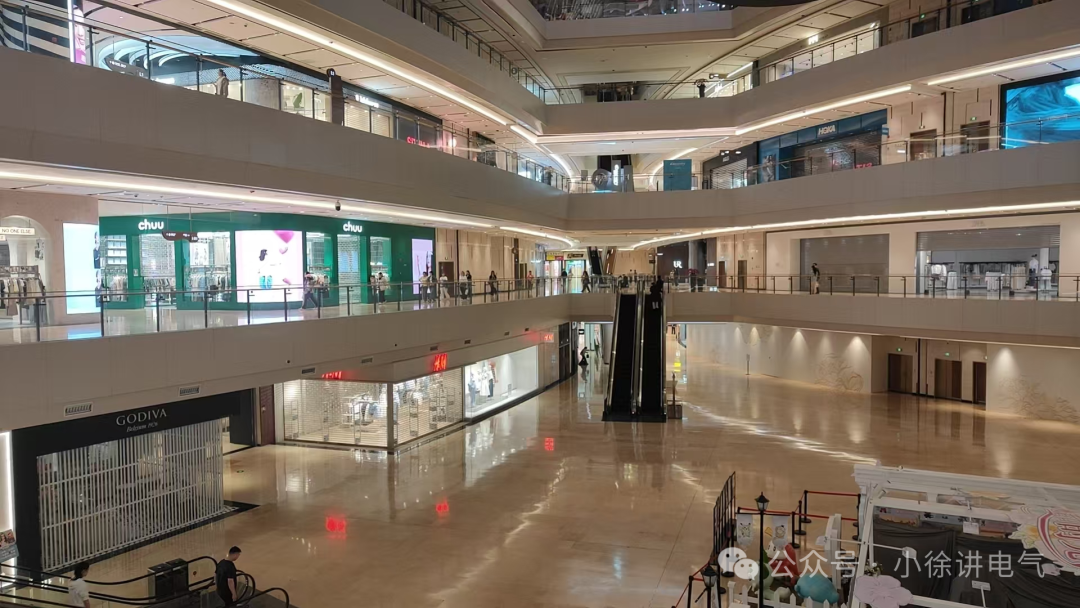

一、商业中心

上海某广场某店铺末端N相电流治理效果

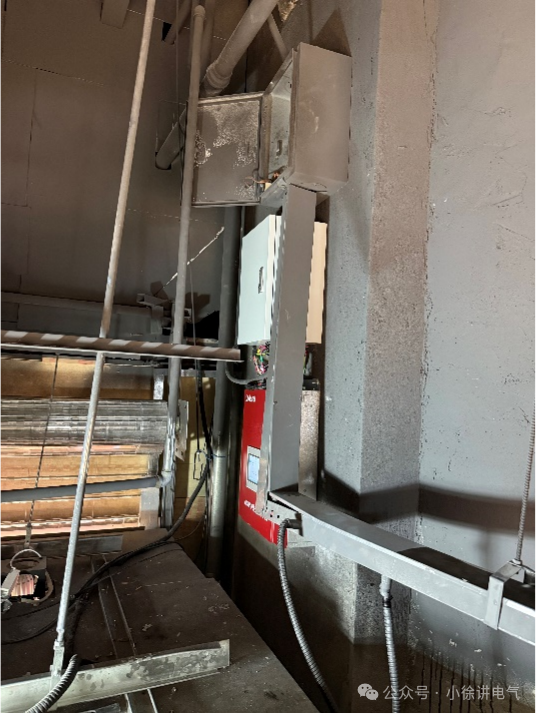

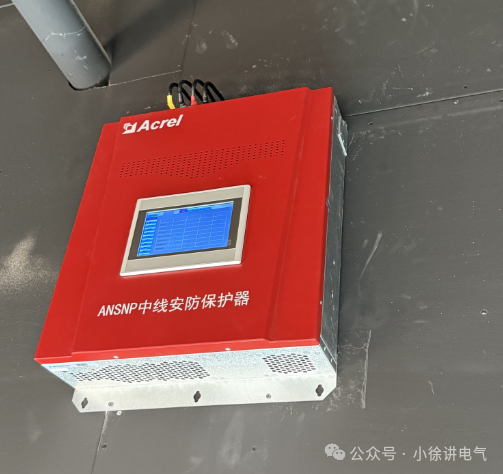

ANSNP30设备安装：

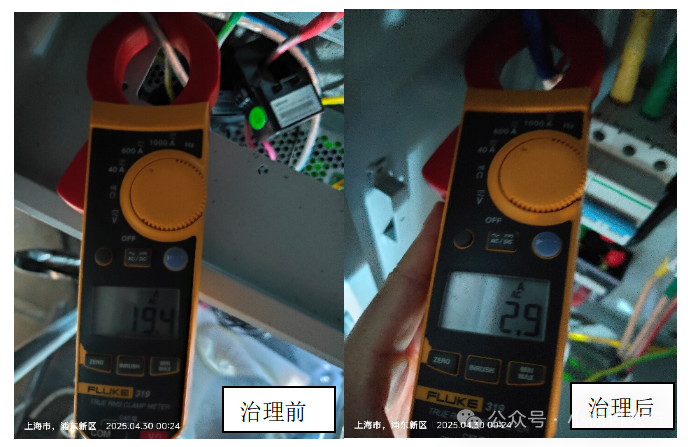

N线电流治理效果对比：

通过对设备治理前后N线电流进行对比，治理前N相电流19.4A左右，设备开启补偿治理，治理后N相电流2.9A，现场要求N相治理完以后降低到5A以内，预期的治理要求，设备运行稳定。

二、工业厂房

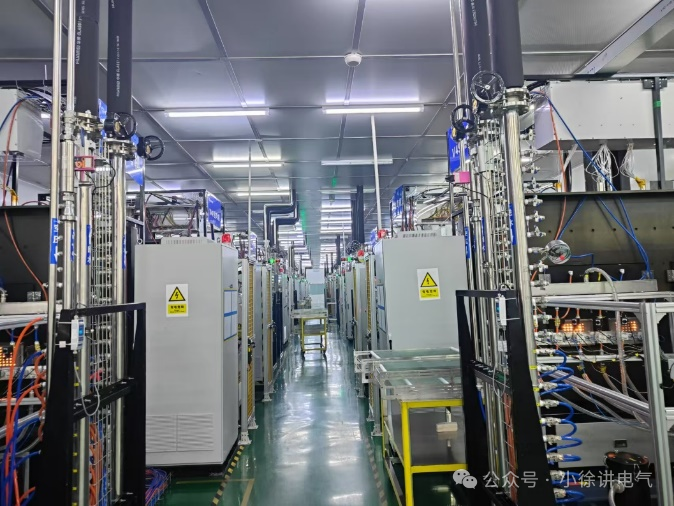

安徽某工业厂房内主要涉及非线性负荷有热吸机设备（35%功率运行，N线电流480A左右）、LED 灯组和变频空调等，产生大量谐波电流，尤其 3 次谐波的影响，导致 N 线电流过大，线缆温度过高，严重影响了供配电系统和其他用电负载的运行，存在较大的安全隐患。

解决方案：

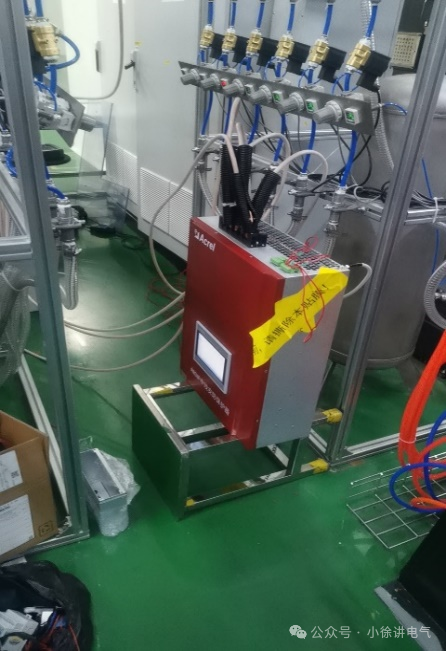

设备配置:1台ANSNP100壁挂模块

效果对比：

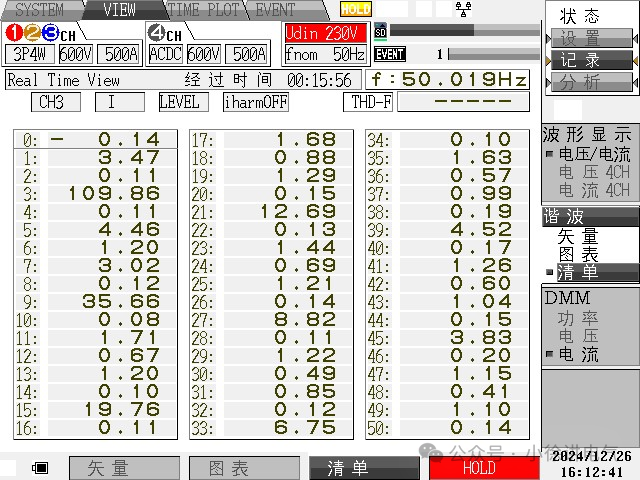

治理前

治理后

其他更多场景：数据中心、医疗行业、半导体行业、高速公路行业、公共建筑行业等公共建筑行业

安科瑞 ANSNP 中性线安防保护器凭借准确的检测能力、快速的响应速度与智能的控制技术，为商业、工业、数据中心、住宅等多元场景的配电系统装上 “安全锁"。它不仅是一款技术产品，更是低压配电系统安全运行的重要保障，让中性线电流 “看得见、管得住"，从源头消除过流隐患。在电气安全要求日益提升的今天，ANSNP 无疑是各行业配电终端治理的理想选择，为用电安全保驾护航，助力构建更可靠、更智能的电力生态。
