从罚款到奖励，SVG 混合动态滤波补偿装置在企业光伏场景的应用

做企业的朋友，最近有没有收到过这样的电费单——「功率因数调整电费：+10514 元」？

请注意，这个「+」号不是奖励，是罚款。

今天要讲的这家企业来头不小：上海某调味食品科技有限公司，中华，品牌始于 1925 年。一百年的酱油醋都酿得稳稳当当，却在屋顶铺上光伏之后，被一笔「力调电费」搞得焦头烂额。

先说结果：改造完成后，10514 元罚款清零，还倒赚 1738 元奖励。

这是怎么做到的？往下看。

01 百年的「电费烦心事」

这家企业的厂区配电并不复杂：2 台 1600kVA 变压器，无功补偿用的是行业里最常见的传统 SVC 电容补偿柜。

这套方案运行了很多年，一直相安无事。直到去年，企业在厂房屋顶新增了分布式光伏并网。

光伏是好事，白天发电，省钱又减碳。但问题也跟着来了——

光照一变，光伏出力就变；光伏出力一变，功率因数就跟着大起大落，波动幅度大、频次还高。

传统电容补偿柜的「脾气」是：有功波动一次，它就要投切一次。于是，一天之内几十次、上百次的频繁投切，把这套服役多年的老方案「打垮」了：

⚠️ 改造前的惨状

全柜 40 只电容器，13 只鼓包损坏；补偿柜直接停用；两台变压器功率因数低跌到 0.30 和 0.50。

2026 年 4 月，企业收到国网账单：力调电费罚款 10514 元。

02 为什么装了光伏，电容补偿就「失灵」？

先科普 30 秒：力调电费，就是电网按你的「功率因数」打的分——低于考核标准（一般 0.90）加收电费，高于标准则减收甚至发奖励。

而功率因数 = 有功功率 ÷ 视在功率。光伏恰恰是那个让「分子分母」天天坐过山车的因素：

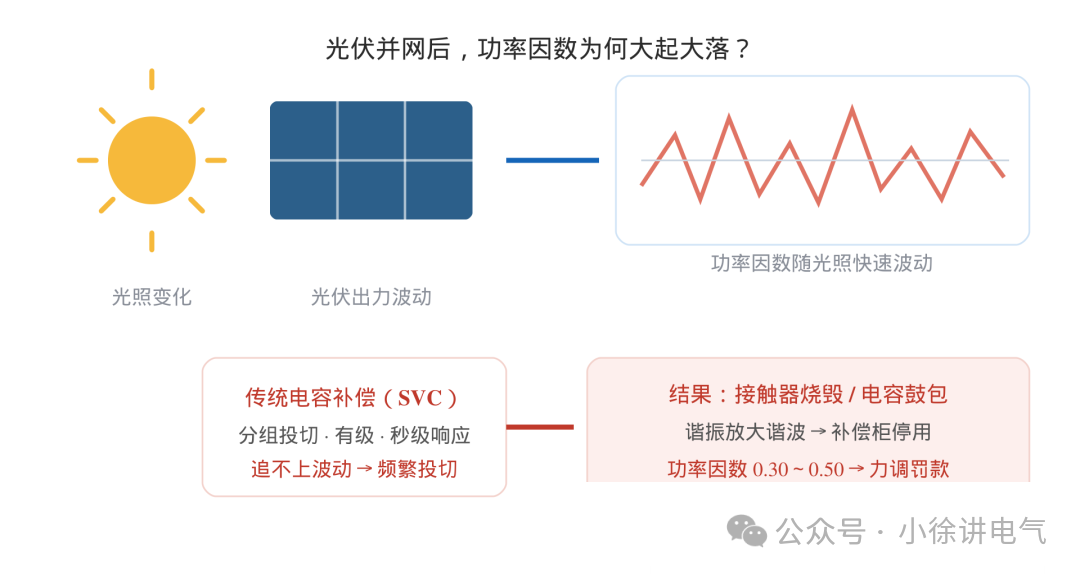

▲ 光照波动 → 功率因数波动 → 频繁投切 → 故障停摆 → 力调罚款

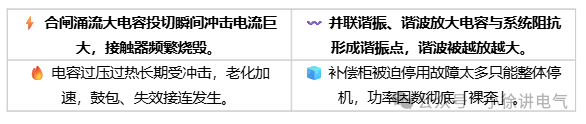

再加上厂区里变频器、整流设备产生的谐波，电容一投进去还容易被放大——越补越坏，最后只剩一条路：补偿柜停用，罚款照收。

💡 说个普遍现象

不少企业加装光伏后都会遇到同一套「组合拳」：电容柜频繁投切 → 接触器烧毁 → 电容大量鼓包 → 柜子停机 → 月底高额力调罚款。

这不是设备质量不行，而是补偿方式与光伏特性根本不匹配。

03 解决方案：上 SVG 动态无功补偿

针对企业的实际工况，安科瑞为项目部署了 4 台 SVG 动态无功补偿装置，核心产品就是——ANSVG-G-A 混合动态滤波补偿装置。

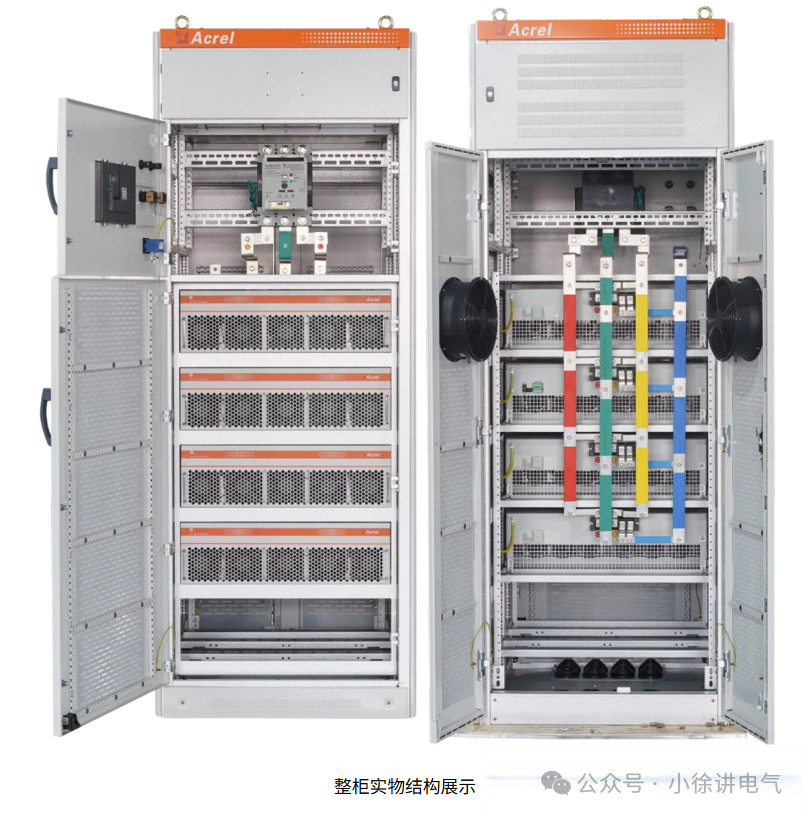

▲ ANSVG-G-A 整柜实物结构展示

先说原理：它不是「开关」，是「水龙头」

ANSVG-G-A 本质上是一套电力电子装置：三相桥式电路通过电抗器直接并联在电网上，实时检测系统中的无功与谐波分量，然后发出一个大小相等、方向相反的补偿电流，将其精准抵消。

打个比方：电容补偿像个「多档位风扇」，只能一档一档地切；SVG 则像无级变速的空调——缺多少无功，毫秒级补多少；多了就反向吸回来，全程连续平滑、双向调节。

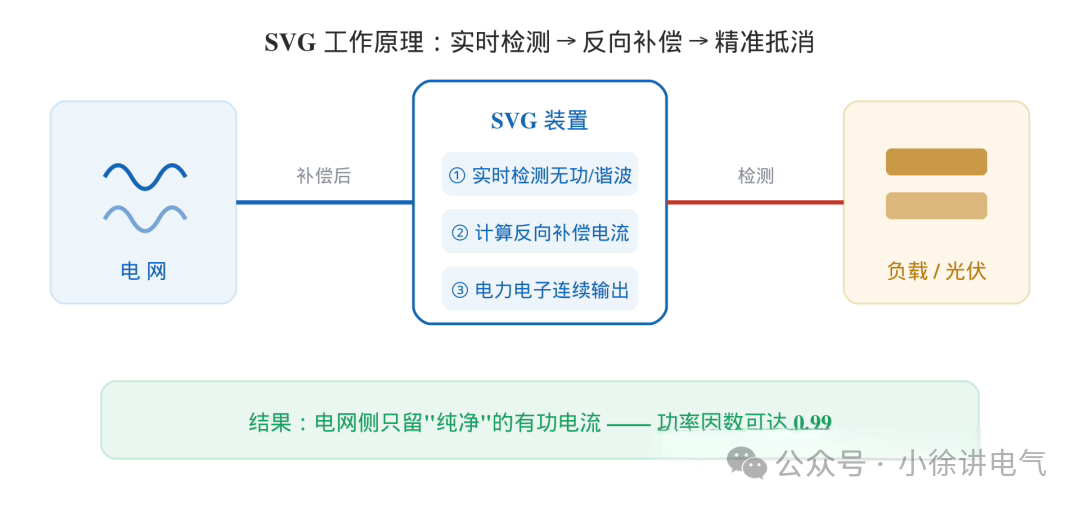

▲ SVG 原理示意：检测无功/谐波分量，输出等幅反相电流精准抵消

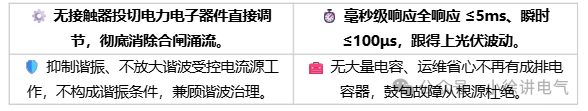

它的四个优势，正好对应 SVC 的四个「死穴」：

看看这台设备长什么样

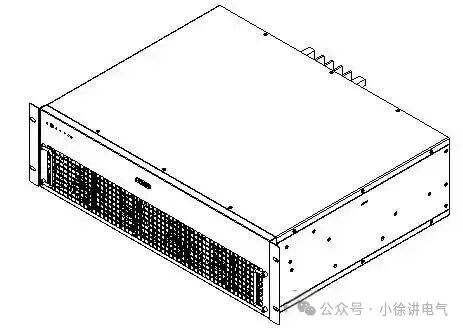

▲ 抽屉式 SVG 模块，同型号可直接并机扩容

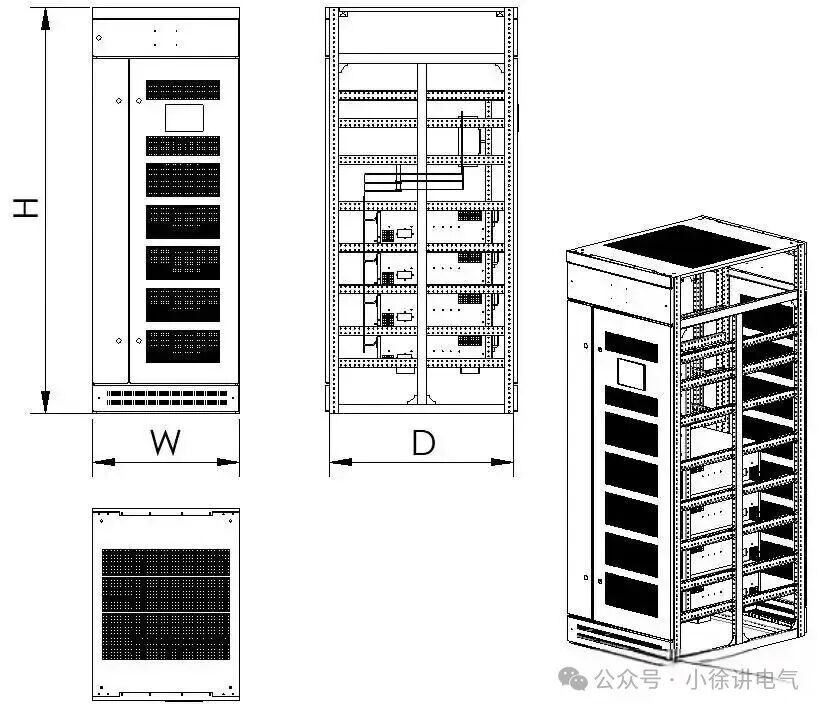

▲ 壁挂式模块（标配 4.3 寸触摸屏）；整柜式单柜最多集成 5～6 个模块

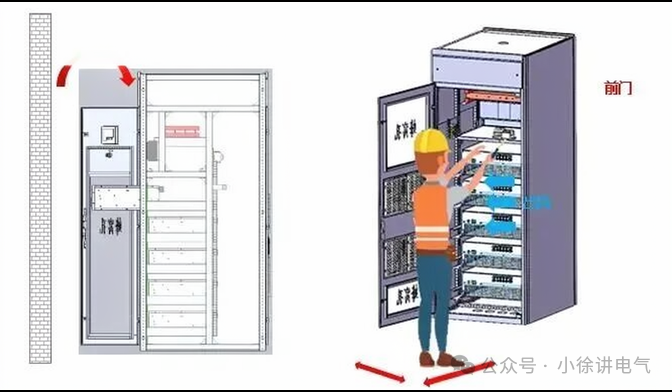

▲ 安装要求：整柜前后预留 ≥600mm 进出风与维护空间；壁挂式上下 ≥150mm、离地 1.5m 以上

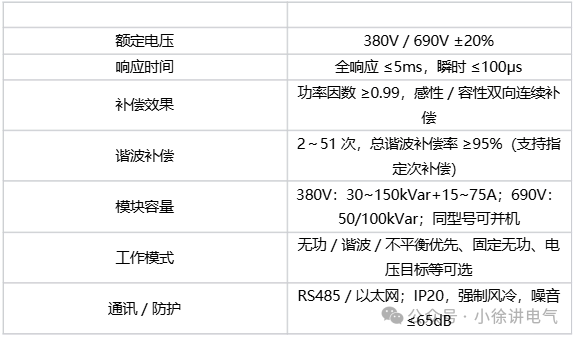

关键技术参数

* 型号示例：ANSVG-G-A 100-50/CB = 100kVar 补偿 + 50A 滤波、抽屉式、三相四线。

04 成果：功率因数 0.99，罚款变奖励

改造完成后，两台变压器电网侧功率因数稳定在 0.99——从低 0.30 到稳定 0.99，中间隔着的是一次补偿方式的换代。

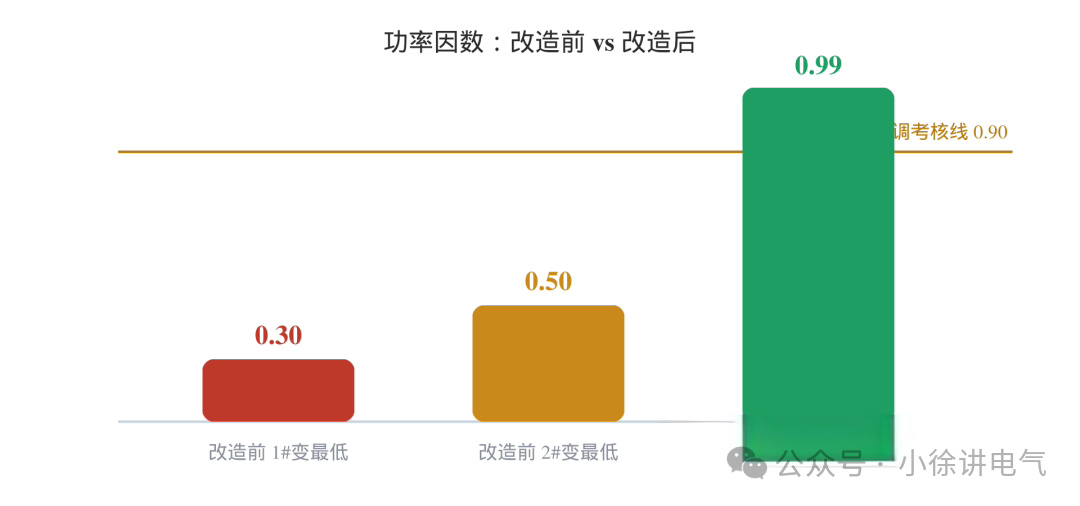

▲ 从 0.30 / 0.50 到稳定 0.99，全程无投切冲击

最硬核的验证，当然还是电网的账单：

✅ 国网账单实锤

经国网 2026 年 7 月账单验证：高额力调罚款全部消除，并收获 1738 元力调电费奖励。

一进一出，一年的水费就省出来了；更重要的是，补偿柜再也不用「救火式抢修」，电容鼓包、接触器烧毁这些糟心事，翻篇。

05 SVC vs SVG：一张表看懂差别

06 哪些企业该重点考虑？

如果你的配电系统同时占了两条以上，建议尽快评估：

📋 自查清单

☐ 屋顶已建 / 在建分布式光伏，功率因数波动大；

☐ 厂内有大量变频器、整流类负载，谐波明显；

☐ 补偿柜电容鼓包、接触器频繁更换；

☐ 电费单上隔三差五出现力调电费罚款。

选型思路也简单：先实测功率因数与谐波频谱 → 按变压器容量和无功需求匹配模块数量（同型号可直接并机扩容）→ 按现场空间选择整柜 / 抽屉 / 壁挂形态。

光伏并网是大势所趋，但电源特性变了，补偿方式也得跟着换代。

用毫秒级的连续调节，守住功率因数与电能质量的底线，才能安心吃下绿电红利。
