微电网表计通信协议怎么选？ Modbus、DL/T645、IEC104、IEC61850 全面对比

接手微电网项目的人，多半都踩过同一个坑：表计装上、线缆接通，后台就是收不到数；好不容易数据通了，一到并网结算又被卡住；想接调度，现场那批表压根不支持远动。

📋 四类协议，各司其职

Modbus  负责站内就地采集，是设备层的主力

DL/T645  管计量结算，并网验收就看它

IEC104  对接上级调度，属于外联通道

IEC61850  站控层统一组网，大型项目常用

路线一：Modbus RTU  （RS485 串行）

优点是接线简单、成本可控，特别适合传输距离不长、数据量也不大的点位。光伏汇流箱、储能支路、普通负荷回路测电流电压、功率和累计电量，用这条就够用，是现场就地采集普遍的方案。

路线二：Modbus TCP  （以太网）

把承载介质换成网线，速率明显提升，适合要和 EMS 能量管理系统频繁打交道的核心控制柜——功率动态调节、负荷实时监测，都得靠它把数据「跟得住」。

▍ APM5 系列（APM510 / APM520）面板嵌入式

核心测量：三相电压电流、有功/无功/视在功率、功率因数、频率，以及各相的分相数据，实时刷新

电量统计：四象限电能、双向有功/无功、尖峰平谷分时电量、实时与峰值需量俱全

质量分析：2～63 次谐波、三相不平衡度、相量图、实时波形、间谐波、闪变、故障录波

开关量：自带 DI/DO、AI/AO 扩展口

规约与精度：Modbus-RTU / TCP、DL/T645-2007；有功 C 级（0.5S），可选 D 级（0.2S）

用在哪：进线回路与微电网核心柜的高低压电能监测

▍ AEM96面板嵌入式

核心测量：全电量采集、双向电能、分时计费、2~31 次谐波，附带碳核算能力

规约与精度：Modbus-RTU、DL/T645-2007；有功 C 级（0.5S）

用在哪：次级关口核算，绿电与碳排放统计

▍ ADL40035mm 导轨式

核心测量：三相全电量、2~31 次谐波、正反向有功/无功、复费率

规约与精度：RS485，Modbus-RTU、DL/T645-2007；带 MID/UL 认证，三相最高 C 级（0.5S）

用在哪：光伏汇流箱、储能、馈线柜的计量点

▍ DTSD135235mm 导轨式

核心测量：全电量、2~31 次谐波、双向电能，支持 8 时段表 / 8 费率

规约与精度：Modbus-RTU 与 DL/T645-2007 自动识别；三相最高 C 级（0.5S）

用在哪：低压配电箱，以及光伏、储能、充电桩回路

▍ ADW30035mm 导轨式

核心测量：三相电量、正反向电能、复费率、2~31 次谐波

通信方式：RS485 / 4G / NB-IoT / LoRa / WiFi 可选，支持 Modbus-RTU / TCP、DL/T645-2007、MQTT

精度：C 级（0.5S）；配开口式互感器时为 B 级（1.0）

用在哪：充电桩与配电改造（开口式互感器，可不停电加装）

▍ ADL20035mm 导轨式

核心测量：单相全电量、正反向电能、复费率

规约与精度：Modbus-RTU 与 DL/T645-2007 自动识别；B 级（1.0）

用在哪：单相回路、交流充电桩、建筑分项计量

▍ DJSF1352-RN35mm 导轨式

核心测量：直流电压电流功率，双路直流输入的正反向电能，可测到 DC 0-1500V

规约与精度：Modbus-RTU、DL/T645-2007；配分流器时 C 级（0.5）

用在哪：储能直流侧、直流充电桩、直流配电回路

💡 前面讲的 APM5、AEM96、ADL400、DTSD1352、ADW300、ADL200、DJSF1352-RN 其实都兼容 DL/T645-2007，可以直接复用；下面三款则是计量体系里的「专职」机型。

▍ DTZ1352（三相四线）/ DSZ1352（三相三线）壁挂式

核心测量：三相 U/I/P/Q/S、功率因数、频率，以及分相数据

电量统计：正反向、分相/合相有功，四象限无功

分时计费：尖峰平谷，支持 2 套时区与时段表，节假日费率可设

数据冻结：保留 12 个结算月历史电量，结算日可自定义

事件告警：失压、失流、断相、过载、电流不平衡、开盖、编程、校时等

规约与精度：RS485 + 红外双通道，支持 DL/T645、DL/T698.45、Modbus-RTU；有功 C 级（0.5S）

用在哪：国网规范型壁挂智能表，贸易级关口计量

▍ DDZ1352壁挂式

核心测量：单相电能表，支持 DL/T645、Modbus-RTU

精度：B 级（1.0）

用在哪：单相用户计量

▍ DJSF1352-D360 / DJSF1352-D60035mm 导轨式

核心测量：直流电压电流功率，双路直流输入的正反向电能，DC 0-1000V，电流 360A / 600A，自带分流器

规约与精度：Modbus-RTU、DL/T645-2007；D360 为 C 级（0.5），D600 为 B 级（1.0），D600 带 mid 认证

用在哪：直流充电桩内部计量结算

▍ ACCU-100 微电网协调控制器导轨式

核心功能：数据采集、通讯管理、边缘计算、策略控制四合一

规约：Modbus RTU/TCP、IEC 60870-5-101/103/104、MQTT

用在哪：主站侧经 IEC104 对接上级调度，统筹光储充与功率调节

▍ ANet-2E4SM 通信管理机模块化导轨式

核心功能：多协议汇聚与协议转换

规约：上行支持 IEC104（主/从）、IEC61850、MQTT

用在哪：大型园区、工厂；一份数据可同时转发多个平台

▍ APView500嵌入式

核心功能：电能质量在线监测（IEC61000-4-30 Class A），覆盖谐波/间谐波/闪变/电压暂降，带事件录波

规约：Modbus-RTU / TCP、IEC61850 MMS

用在哪：110kV 及以下并网关口的电能质量监测

▍ APView400嵌入式

核心功能：电能质量在线监测、稳态指标统计与事件记录

规约：Modbus-RTU / TCP、IEC61850

用在哪：并网关口、馈线电能质量监测

▍ AM6 系列嵌入式（开关柜屏体）

核心功能：中高压微机保护测控（110kV~10kV），保护、测量、控制一体

规约：可选 IEC61850

用在哪：变电站、并网点的保护测控

▍ ANet 通信管理机模块化导轨式

核心功能：多协议汇聚与转换，上行支持 IEC61850（含 IEC104 / MQTT）

用在哪：站控层组网、协议转换的核心节点

📋 其他协议，按需补充

Profibus  工业现场总线，接 PLC、DCS 与变频器链路（ACR、ARD 系列可选）

MQTT  面向物联网的上云协议，接第三方数据中台（ADW300、4G 系列等）

DL/T698.45-2017  新一代面向对象的电能表规约（ADL400 等导轨表）

YD/T 1363  通信行业标准，服务基站、数据中心配电监控（AMC96 系列）

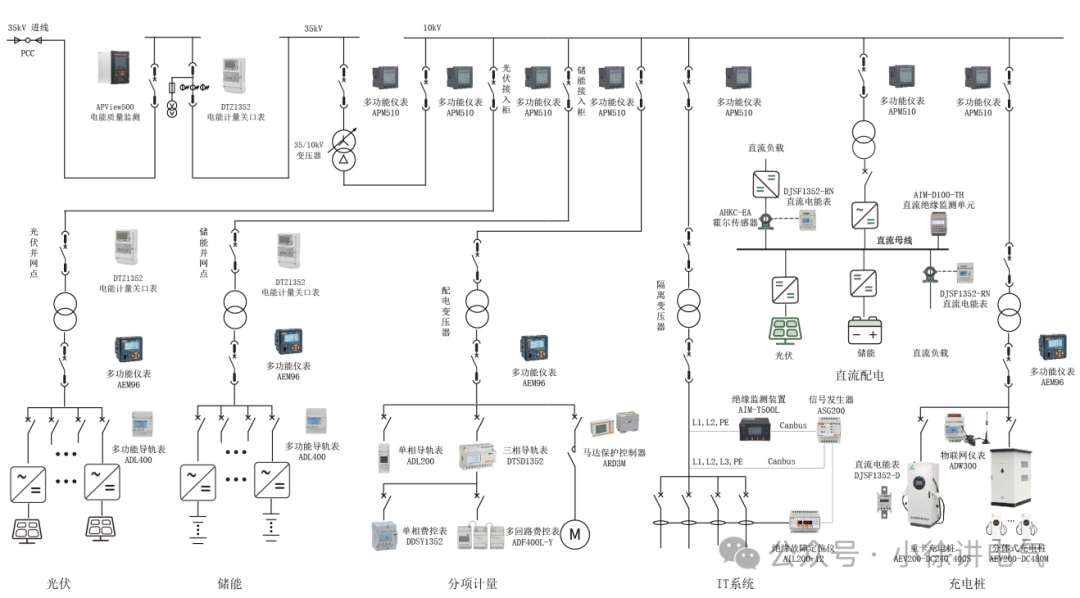

新能源并网DL/T645

推荐表计：DTZ1352

并网柜里的贸易级关口计量与结算

光伏发电单元Modbus-RTU

推荐表计：ADL400 / ADL200 / DTSD1352

交流汇流箱与光伏支路电量采集，RS485 上送通信管理机

储能系统Modbus-RTU / DL/T645

推荐表计：DTSD1352-FC / ADL400-FC / DJSF1352-RN

交流侧双向计量、直流侧充放电量统计，把充放电量算清楚

负荷Modbus-RTU / DL/T645

推荐表计：ADW300 / ADW210 / DTSD1352 / ADL200

分回路与多支路负荷计量、复费率统计，支持无线方式适配改造

充电桩Modbus-RTU / DL/T645

推荐表计：DJSF1352-D360 / D600

在充电桩内部计量直流侧充电量

并网点DL/T645 / IEC61850

推荐表计：DTSD1352 / AEM96 / APView500·400

关口电量统计，数据上送调度并接收调度指令

微电网核心柜Modbus-TCP / IEC104

推荐表计：APM5 系列 / ACR220ELH / ANet 网关

高频数据交互，支撑功率调节与负荷监测

大型智慧园区IEC61850 / IEC104

推荐表计：AM6 / AM5SE / APView500 / ANet / ACCU-100

统一建模，让多品牌设备互联互通、协同控制

原则一｜按结算属性定协议

要进关口、走并网验收的，用 DL/T645（配 DTZ1352 这类规范型表）；只做内部考核、绿电与碳核算的，用 Modbus 系列（AEM96、APM5）就够。

原则二｜按安装位置定形态

开关柜面板选嵌入式（APM5、APView）；配电箱、充电桩选 35mm 导轨式（ADL / DTSD / ADW / DJSF）；户表选壁挂式（DTZ / DDZ）。

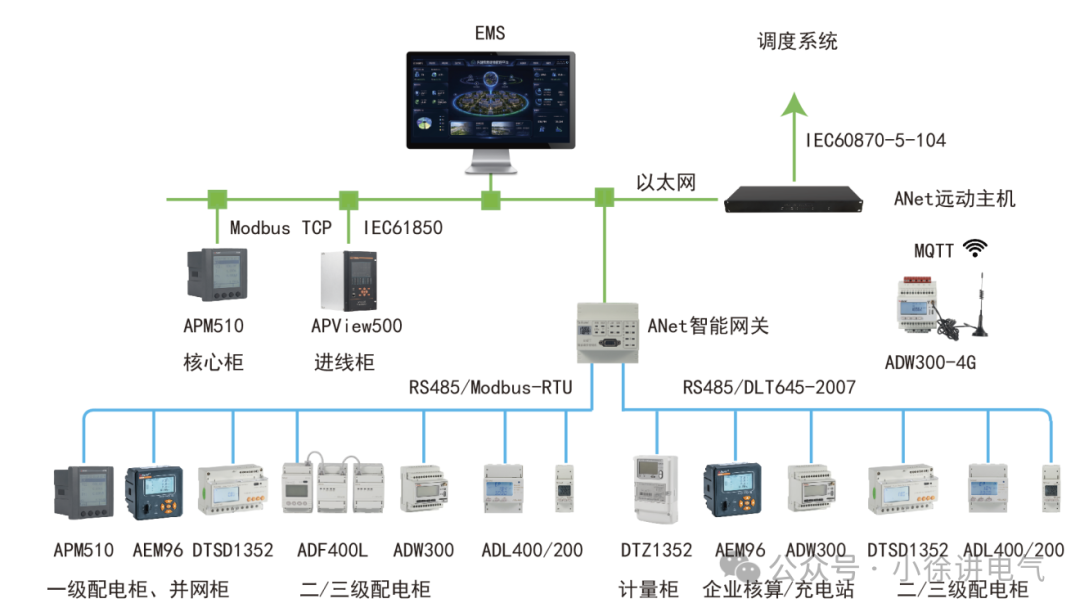

原则三｜按互联层级定规约

设备层就地采集用 Modbus-RTU；核心柜高频交互用 Modbus-TCP；站控层组网用 IEC61850；对接上级调度用 IEC104；上云用 MQTT。
