算力中心 800V 直流供电，绝缘监测怎么选、怎么用,全套保护方案来了解

01

SST 落地加速，绝缘成了新考题

这两年，固态变压器从实验室走进数据中心，节奏明显快了起来。政策明确点名要加快大容量 SST 的推广应用，江苏也成立了个省级产业联盟，目标是 2028 年形成百亿级产业集群。而真正把 SST 推上风口浪尖的，是 AI 算力的爆发——英伟达在里已经写得很清楚：800V 直流供电架构下，SST 会成为下一代 AI 数据中心的标配。

固态变压器 SST 产业加速进展

但高压直流不是装上就完事。SST 输出侧采用 IT 不接地运行方式，好处是单点接地不会立刻跳闸、供电连续性高，代价却是绝缘故障「静悄悄」——单点接地时系统照常跑，隐患却已经埋下；一旦再出现第二个接地点，就会形成短路回路，轻则烧设备，重则整片机柜停电。

运维的四个老大难

02

SST 不是孤军奋战，配套设备是关键

固态变压器本身属于「一次设备」，负责把电压等级变下来；但要让它安全、智能地跑起来，身边还得有一群「二次设备」打配合。可以把 SST 理解成一台智能的「电力路由器」——它自己会变换电压，而判断该不该断、哪里出了问题，靠的是下面这套配套系统。

核心控制与保护

这是 SST 实现智能化和系统集成的关键，主要包括主控系统、保护装置，以及负责快速切回路的固态断路器和电子熔断器。

监测与传感

SST 工作在高频、高压环境，健康状态必须实时盯着，主要靠两类设备：

结合 SST 的结构和现场工况，安科瑞可以配套一整套二次设备：弧光保护、直流绝缘监测、局部放电监测、无线测温、交直流电能表、高精度互感器，基本把「保护 + 监测 + 计量」都覆盖到了。

03

主角 AIM-D：给直流母线装一把刻度尺

整套配套里，最容易被忽视、却最要命的，就是直流绝缘监测。交流系统里绝缘监测已经成熟，但直流侧——尤其是 800V 甚至更高电压的 SST 母线——过去一直缺少一款「量得准、顶得住」的装置。安科瑞 AIM-D 系列就是冲着这个来的。

它的原理：不平衡电桥

AIM-D 系列的核心是「不平衡电桥」原理。简单说，比起传统的平衡桥，它对绝缘电阻的测量更精准，尤其适合分布电容大、工况复杂的场景。装置覆盖 DC 100~1000V，还能通过 1500V 级联把电压往上抬，正好对上 800V 及更高电压等级的 SST 直流母线。这也对应了行业标准对直流系统绝缘监测的新要求（如 T/CMEEEA 261-2026 相关条款），选型时有据可依。

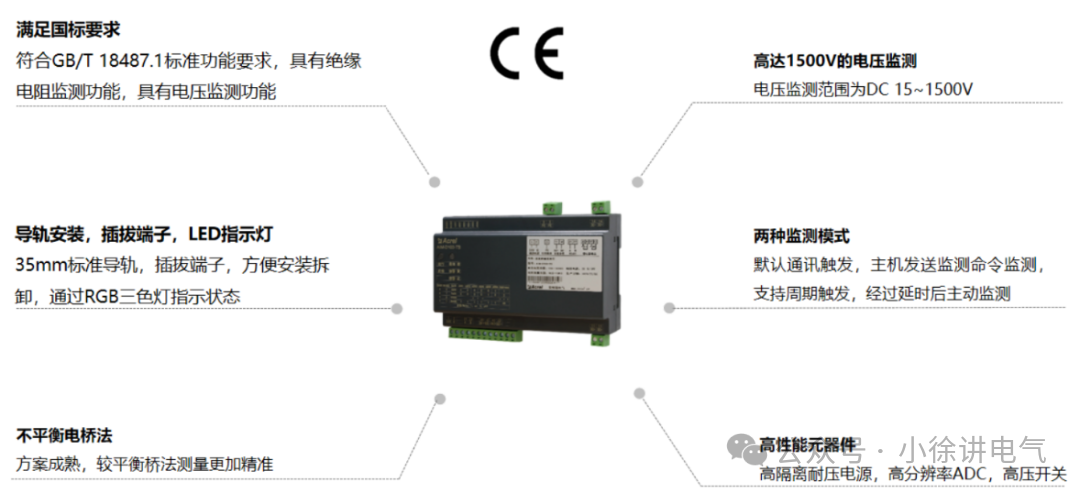

AIM-D 系列直流绝缘监测装置核心特点

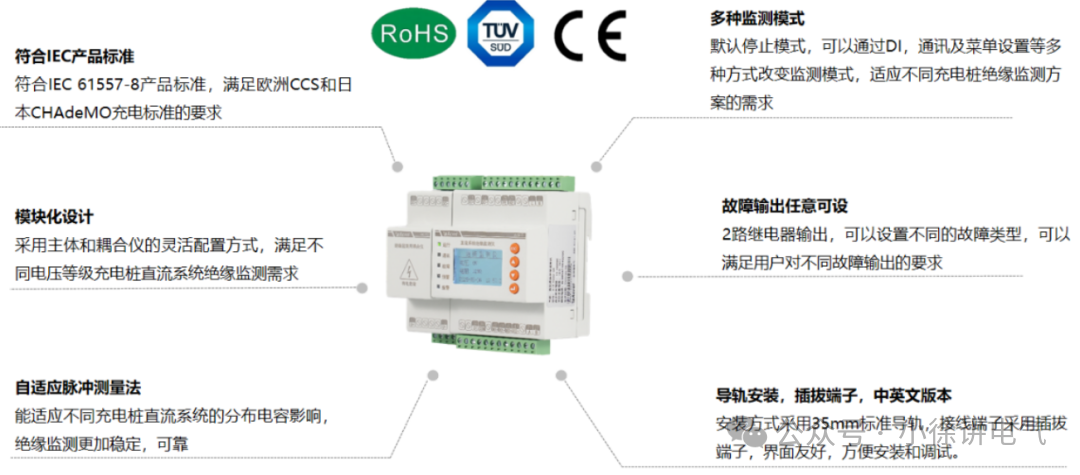

AIM-D 系列：六大特点一图看清

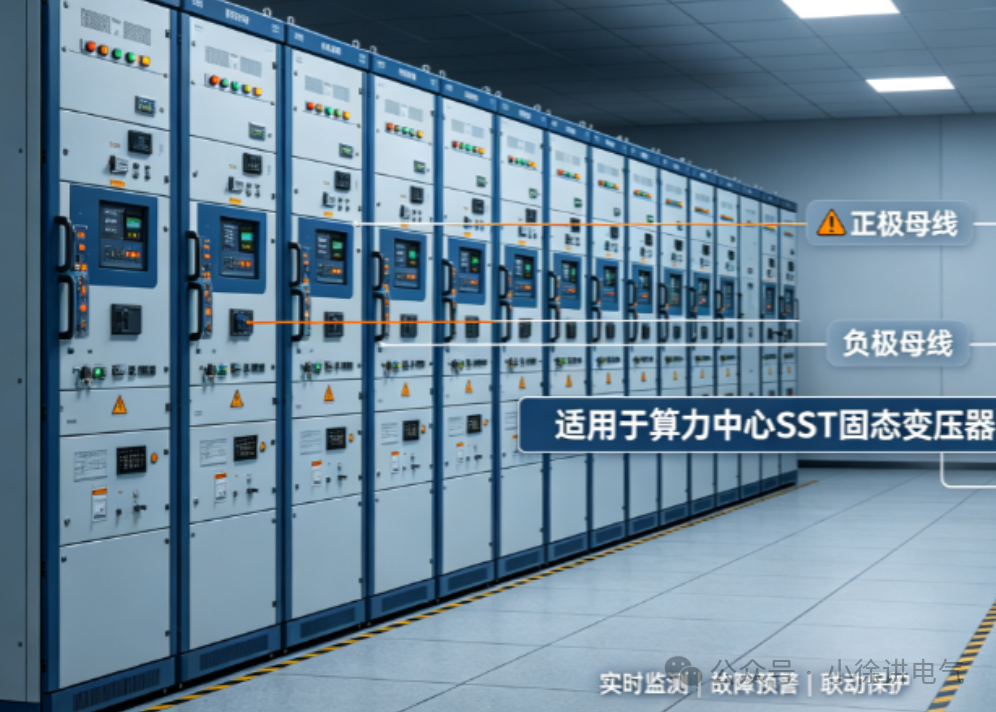

适用于算力中心 SST 固态变压器的母线监测方案

关键能力拆解

04

SST 配套的「左膀右臂」

弧光保护装置

弧光保护针对的是短路电弧。安科瑞 ARB5 系列弧光保护装置，能在电弧产生的瞬间快速动作，把保护时间压到毫秒级，避免电弧把开关柜「烧穿」。

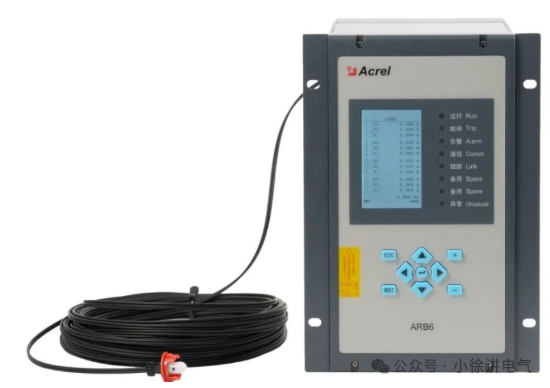

ARB5 系列弧光保护装置

局部放电监测装置

局放是绝缘劣化的「前奏」。安科瑞 APD 系列三合一局放监测装置，集成了特高频（UHF）、地电波（TEV）、超声波（AE）三种检测手段，从多个维度采集放电信号，再过滤掉现场电磁干扰，把放电类型、幅值和频次都判定清楚。

它支持长期在线监测，能提前数月预判绝缘缺陷，补上人工巡检的盲区；本地声光告警 + 远程数据上传双管齐下，积累下来的局放数据，还能反哺 SST 的可靠性验证、寿命评估和产品迭代。高低温、高湿环境都能扛，柜内安装不挑位置。

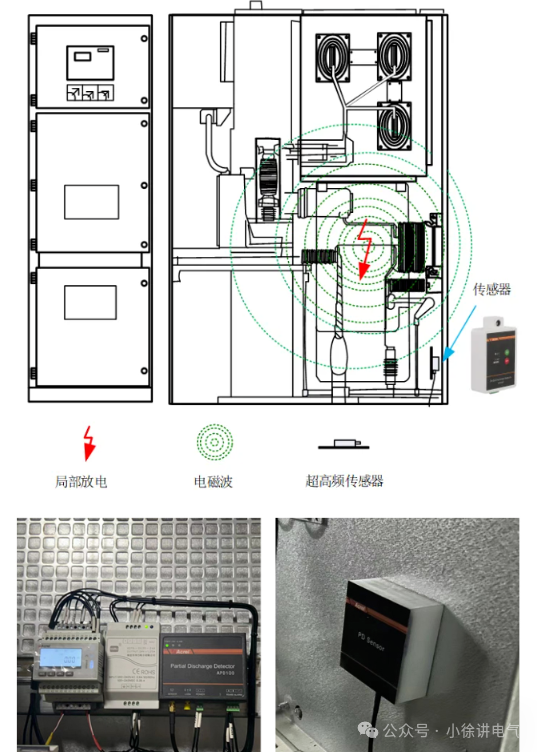

局部放电监测原理与现场安装示意

无线测温产品

ATE400 无源无线测温传感器，专门盯 35kV 以下中低压柜里的电气接点——中压开关柜的断路器触头、母排接头、电缆接头，低压开关柜的铜排、电缆、断路器接头都在它的覆盖范围。数据无线实时上传到显示装置或远程监控系统，接点温度一异常就能预警。

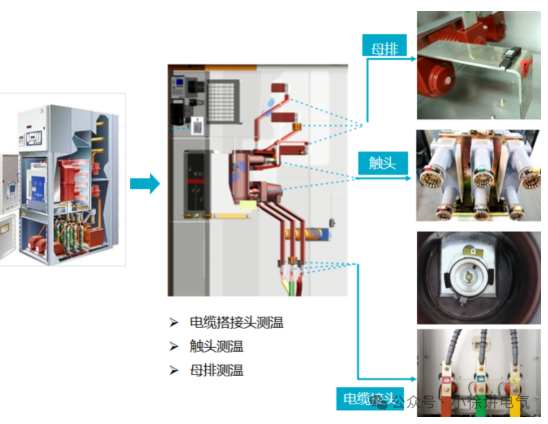

开关柜测温点：母排 / 触头 / 电缆接头

直流侧测温：一个容易漏掉的死角

SST 直流侧的母线、电容组连接排、功率模块直流端子、直流断路器触头，都在过大电流直流。和交流不一样，直流没有「过零」这个间歇，接触电阻产生的热量会持续堆积。更要命的是，直流侧过热和绝缘老化是「互相抬轿」的——温度越高绝缘老化越快，绝缘越差局部发热越厉害，形成恶性循环。

所以直流侧测温不能省。方案上可以用荧光光纤测温，也可以上 PT100，传感器都能耐受直流强电磁环境，稳定可靠。

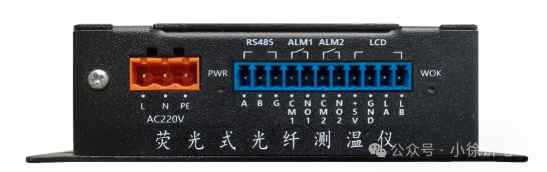

荧光式光纤测温仪接口示意

05

从「看得到」到「管得住」

再好的监测装置，如果数据孤岛化，价值也打了折扣。安科瑞用 AcrelEMS-IDC 数据中心综合能效管理平台，把弧光保护、绝缘监测、局放、测温这些散落的数据收拢到一起，形成一个从「采集 → 分析 → 告警 → 联动」的闭环。运维人员不用再挨个柜子翻表，一张屏就能看清整条直流链路的健康状况。

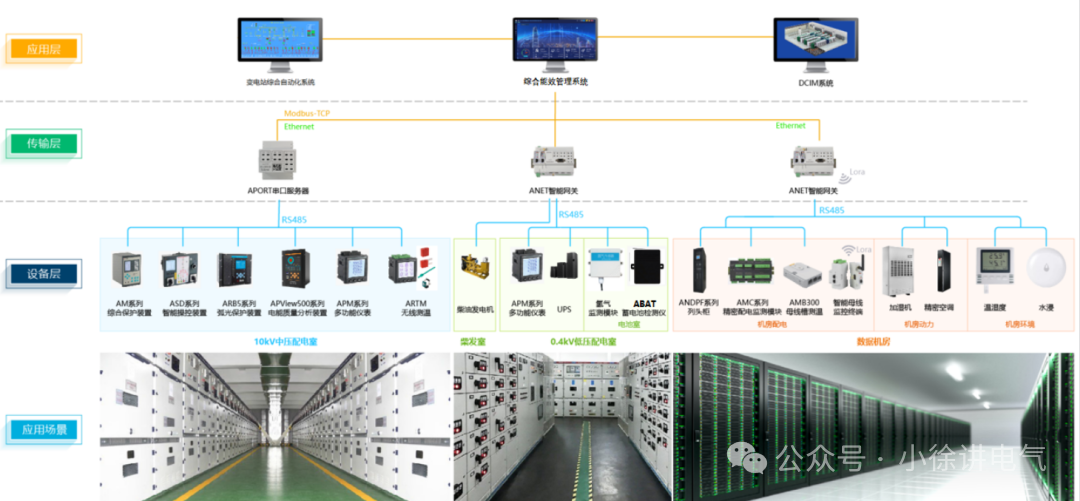

智能配电与动环监控系统架构

06

一句话总结

算力中心 SST 供电的绝缘安全，核心矛盾就一句话：IT 不接地架构下，故障越藏越深，后果却越滚越大。安科瑞 AIM-D 系列用不平衡电桥原理，靠 AIM-D100-TH（100~1000V）和 AIM-D100-TS（1500V 级联）的电压组合，给 800V 及更高电压等级的 SST 直流母线补上了「在线绝缘监测」这块基础能力。

它最值钱的地方，不是某一个参数有多强，而是三点：电压覆盖矩阵对得上 SST 的工况、检测原理扛得住现场干扰、监测到告警能真正联动起来。带电、断电都能测，双阈值告警 + 通讯接口，让绝缘监测不再是一块孤立的表，而成为 800V 直流系统「可观测性」的地基。
