安科瑞智能型BA系列电流传感器

简要描述:安科瑞智能型BA系列电流传感器应用电磁感应原理,对电网中的交流电流进行实时测量,采用恒流和线性补偿技术,将其隔离变换为标准的直流信号输出,或通过RS485 接口(Modbus-RTU 协议)将测量数据进行传输。DC24V 或12V 安全电压供电,可广泛用 于工业自动化领域。BA50L(Ⅱ)-AI 为交流剩余电流互感器,主要检测用电系统的漏电流,能随时掌握电气线路和设备的情况,防止因漏电而发生的火灾

产品型号: BA20(Ⅱ)-AI/I

所属分类:智能型BA系列电流传感器

更新时间:2022-07-18

厂商性质:生产厂家

详情介绍
制作工艺其他输出信号其他
精度等级0.5级过载持续1.2倍,瞬时电流10倍/1S
频响25Hz-800Hz,特别适合工频场合电源电压DC12V 或 24V
安装方式TS35导轨,或用螺钉固定柜体上

一、产品概述

   安科瑞智能型BA系列电流传感器应用电磁感应原理,对电网中的交流电流进行实时测量,采用恒流和线性补偿技术,将其隔离变换为标准的直流信号输出,或通过RS485 接口(Modbus-RTU 协议)将测量数据进行传输。DC24V 或12V 安全电压供电,可广泛用 于工业自动化领域。BA50L(Ⅱ)-AI 为交流剩余电流互感器,主要检测用电系统的漏电流,能随时掌握电气线路和设备的情况,防止因漏电而发生的火灾等事故。

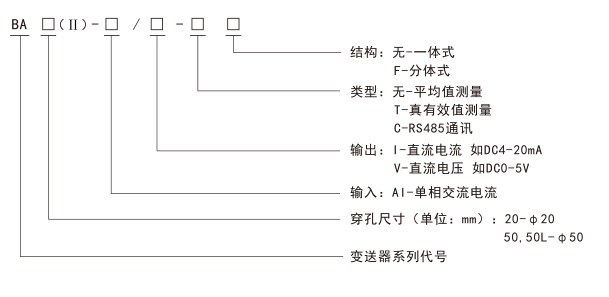

二、产品型号

三、技术参数

四、外形安装

外形尺寸
一体式

分体式

安装示意

一体式安装
一体式安装,其中穿孔部分采用可旋转结构
穿孔孔径有Φ20、Φ50两种规格
一体式安装时主体可连接显示头(尽量使用现有的显示头)用于显示电流和设置参数
分体式安装
采用分体式连接时,互感器与主体用过网线连接
其他安装
TS35导轨安装,或用螺钉固定柜体上

五、应用范围

广泛应用于各类工业自动化系统、电力、邮电、石油、煤炭、冶金、铁道、市政等部门的电气装置、自动控制以及调度系统。
六、订货范例
具体型号:BA20(Ⅱ)-AI/I一体式平均值交流电流传感器
辅助电源:DC 12V
输入:AC 5A
输出:DC 4-20mA

精度:0.5级

七、应用实例

   在污水处理的整个流程过程当中,水泵作为水的主要传送设备,起到至关重要的作用由于污水处理厂内的水泵数量众多,如果其中的某一接点水泵出现问题,很可能致使上一程序中的污水积累过量和下一程序中的污水低于正常液位,从而使整个污水处理程序处于半瘫痪状态,工作人员无法对所有所有水泵进行巡检。
   基于上述污水处理行业中的水泵、循环泵在无人巡检的情况,可通过智能型BA系列电流传感器来进行监测,了解水泵的功率状态,通过PLC或DSC系统采集传感器的变送数据来正确判断水泵的正常工作情况。还可通过Modbus_RTU通信规约实现智能型BA系列电流传感器与数据终端设备进行数据交换的物理连接和通讯协议。

八、结束语

   安科瑞智能型BA系列电流传感器电流变送器不仅特别适用发电机、电动机、智能低压配电柜、空调、风机、路灯等负载电流的智能控制监控系统,而且广泛应用于电力、石油、煤炭、冶金、铁道、市政等部门的电气测量、自动控制以及调度系统。智能型BA系列电流传感器更是实现了检测装置与数据终端设备的直接连接,便于用户的安装调试。
